镓锡合金粉末行星球磨机低温干磨方案：解决粘壁问题达到200-300nm

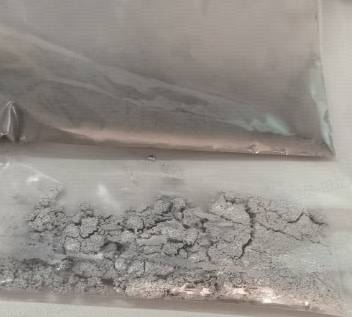

【镓锡合金粉末】方案设备推荐
镓锡合金粉末低温干磨到200-300nm且不粘壁，怎么选？
您的实验已经找到关键突破口：室温下使用聚氨酯罐（尼龙）不粘壁，仅部分球有贴附，而液氮-20℃下氧化锆和刚玉罐严重粘壁。原因是镓锡合金熔点低（镓29.8℃，锡232℃，共晶合金可能低于20℃），低温下合金变脆但表面能仍高，易与陶瓷罐吸附；室温下聚氨酯表面能低、有一定弹性，能减少冷焊。建议：放弃低温方案，改用室温或微冷却（15-20℃），搭配聚氨酯罐+氧化锆球，并采用真空或惰性气氛保护，干磨达到200-300nm。
先分析实验结果背后的原因
- 液氮低温下陶瓷罐粘壁： 镓锡合金在-20℃时已凝固，但颗粒表面氧化膜或高表面能导致与氧化锆、刚玉的化学亲和力强，形成牢固粘附。陶瓷罐表面极性高，低温下合金颗粒“钉扎”在罐壁上。
- 室温下聚氨酯罐不粘壁： 聚氨酯（尼龙）是非极性高分子材料，表面能低（约30-40 mN/m），合金颗粒不易附着。而且聚氨酯有一定柔韧性，碰撞时颗粒不易嵌入。
- 部分球有贴附： 氧化锆球表面极性高，仍可能粘附少量合金。建议换成聚氨酯包覆球或玛瑙球，但玛瑙较脆，可先试氧化锆球配合少量助磨剂（如0.1%硬脂酸）。
实际判断时，先看这4个因素
- 易燃易爆风险： 镓锡合金粉末在空气中可能氧化发热，细粉易燃。必须使用真空球磨罐或充氩气保护。室温下研磨比低温更安全（液氮可能导致氧气冷凝）。
- 粘壁问题的根本： 避免使用高表面能的陶瓷罐（氧化锆、刚玉、玛瑙）。聚氨酯罐是正确选择。如果仍希望低温，可尝试聚四氟乙烯罐（PTFE），但耐磨性差。
- 目标细度200-300nm： 这个细度需要较高的研磨能量和较长的时间。镓锡合金较软（莫氏约2-3），容易变形而非脆性破碎，建议采用湿磨（加入无水乙醇或正己烷），可防止冷焊且提高分散性。但客户要求干磨？原文写干磨，但易燃合金干磨风险高，可考虑少量惰性液体作为工艺助剂。
- 进料粒度1-3mm： 偏大，需要预破碎或使用大球（10-15mm）。但合金软，直接用10mm球即可。
这类材料的难点与常见误区
难点： 低熔点软金属合金，研磨时极易冷焊、粘壁、团聚。常规干磨几乎无法进行。很多人第一时间想到低温脆化，但低温下合金变脆的同时表面吸附性增强，反而粘陶瓷罐。室温下用低表面能罐材+惰性气氛+少量助磨剂才是出路。
常见误区： 认为液氮低温能解决一切问题。您的实验证明低温反而加剧粘壁。另一个误区：用不锈钢罐，会产生金属污染且加剧冷焊。聚氨酯罐虽然耐磨性稍差，但针对软金属是推荐方案。
推荐机型与工艺参数调整
机型推荐： 使用YD-YQM低温行星球磨机但关闭制冷，或普通YXQM行星球磨机配真空罐。建议在室温（20-25℃）下运行，无需主动冷却。
罐与球配置： 罐体选聚氨酯球磨罐（尼龙），容量根据批量定（如500g样品用2L罐）。研磨球建议氧化锆球（因为聚氨酯罐配合氧化锆球磨损可控），球径级配：40%直径10mm + 40%直径5mm + 20%直径2mm。球料比（质量比）8:1~10:1。可加入0.2%硬脂酸作为过程控制剂，防止球面贴附。
气氛保护： 必须抽真空至-0.08MPa或充氩气。罐内氧含量低于0.1%。
参数参考（不能照搬）： 转速250-300rpm（合金软，不需要高转速），干磨时间1-2小时。每30分钟停机观察粘壁情况。如果球面贴附严重，可加入5-10ml无水乙醇（变为半干磨），乙醇挥发后细粉更易分散。目标D50=250nm可能需要3-4小时，建议分段研磨。
哪些参数不能照搬常规金属粉末
- 转速： 常规硬质金属用400rpm，镓锡合金用250-300rpm，过高会加剧冷焊。
- 罐材： 常规用氧化锆或不锈钢，镓锡必须用聚氨酯或聚四氟。
- 研磨时间： 软金属达到纳米级需要更长时间，但必须间歇运行防止过热。
什么情况下建议进一步咨询
镓锡合金研磨到200-300nm且不粘壁具有挑战性，尤其是放大到公斤级。如果您尝试聚氨酯罐+室温+真空后仍存在球面贴附或细度不达标，建议联系铭瑞实验员做付费小样测试。我们可以对比不同罐材（聚氨酯、聚四氟、玛瑙）、过程控制剂种类、以及微量液体辅助研磨的效果，找到稳定制备200-300nm粉末的工艺，同时确保安全防爆。
【镓锡合金粉末低温干磨方案定制】
低熔点易燃合金研磨易粘壁、冷焊。我们提供付费小样测试，使用真空聚氨酯罐和优化工艺，助您安全达到200-300nm。
同时可验证是否需要微量液体辅助研磨。
电话咨询铭瑞实验员 或致电 189-7497-9799
* 我们提供付费小样测试，根据实测数据推荐合适的方案和设备。
免责申明： 本文中涉及的实验方案、参数建议及预期结果均基于常见工况下的测试经验，不同批次材料、设备状态、环境条件可能导致实际效果存在差异。所有内容仅供客户参考，不构成绝对保证。铭瑞仪器不承担因照搬参数而产生的任何损失。具体方案请结合付费小样测试或咨询实验员后确定。
