催化剂铂、碳行星球磨机干磨方案：快速达到＜50μm且无金属污染
【催化剂铂/碳】方案设备推荐
催化剂铂、碳干磨到＜50μm且无金属污染，怎么选？
您的实验非常成功：玛瑙罐配玛瑙球，700rpm干磨5min即达到粒径要求。这个方案已经满足“快速、无金属污染”。需要注意：铂碳催化剂中铂是贵金属，碳是脆性材料，干磨5min能达标说明材料易磨性好，但过磨可能导致铂脱落或碳结构破坏。建议严格控制在5-8分钟，不要随意延长。
实际判断时，先看这4个因素
- 污染要求： 玛瑙罐和玛瑙球是非金属，硬度高（莫氏7），磨损极低，不会引入金属元素，非常适合催化剂体系。

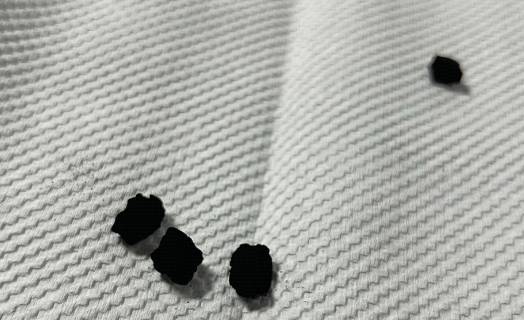

- 进料粒度1-5mm： 这个粒度对行星球磨机来说偏大。您用700rpm高转速、5mm左右的大球（玛瑙球建议直径10-15mm）快速破碎，是合理的。但如果批量增加，可能需要预破碎。
- 干法研磨： 铂碳催化剂通常怕湿（水会影响活性），干磨是正确选择。但干磨容易扬尘，需要确保罐盖密封性。
- 目标＜50μm： 这个细度较容易达到。5min就能达标，说明设备选型和参数匹配度高。
这类材料的难点与注意事项
铂碳催化剂的难点在于：铂颗粒负载在碳载体上，过度研磨会导致铂从碳上剥离，降低催化活性。 您用5min快速达到50μm以下，避免了长时间冲击，对保持催化剂活性有利。另一个难点是碳粉容易静电团聚，干磨时如果环境湿度低，微细碳粉会吸附在罐壁。玛瑙罐内壁光滑，相比刚玉罐能减轻吸附。
一个容易被忽略的点： 700rpm对于行星球磨机属于高转速，5min虽然短，但罐内温度可能升高。如果催化剂对热敏感，建议每批次后冷却罐体再打开，避免热氧化。
常见误区
- 误区1：认为玛瑙罐不耐用。 玛瑙硬度高但较脆，不适合研磨硬度＞7的材料（如碳化硅）。铂碳中碳硬度低、铂软，对玛瑙磨损极小，完全可以长期使用。
- 误区2：盲目延长研磨时间。 有人觉得“磨久一点更细”，但铂碳磨到亚微米级反而会团聚，且铂可能脱落。您5min达标，最多试8min，不要超过10min。
- 误区3：用不锈钢或氧化锆罐替代玛瑙。 不锈钢有金属污染；氧化锆虽然无金属，但密度比玛瑙高，研磨能量更大，可能过磨。玛瑙是平衡选择。
适合的机型与参数固化
机型确认： 您使用的设备应为YXQM系列行星球磨机（或类似型号），支持700rpm。如果处理量增加，可以考虑MAX高能行星球磨机，同样参数下时间可能缩短到3-4分钟。
罐与球配置： 玛瑙罐容量建议500ml或1L（根据批次量）。玛瑙球建议球径级配：50%直径15mm + 50%直径10mm，球料比（质量比）3:1~5:1即可。因为进料1-5mm，大球负责破碎，小球负责细磨。
参数参考（已验证）： 转速700rpm，干磨时间5分钟。装样量：罐容的1/3物料+1/3球，留1/3空间。如果单批次超过200g，建议分批次或延长到8分钟。
哪些参数不能照搬常规催化剂
- 转速： 常规氧化物催化剂用300-400rpm，铂碳可以用600-700rpm，因为碳轻、易碎，高转速不会损坏设备。
- 研磨时间： 常规催化剂可能需要30-60分钟，铂碳5分钟足够。时间长了反而有害。
- 球料比： 常规干磨球料比8:1，铂碳推荐3:1~5:1，减少碰撞频率，保护铂碳结构。
什么情况下建议进一步咨询
如果您的批次量从克级放大到公斤级，或者要求细度从50μm提高到10μm以下，或者需要验证研磨后铂的负载完整性，建议联系铭瑞实验员做付费小样测试。我们可以用您的催化剂在YXQM和MAX高能机型上对比，找到兼顾效率与活性的最优参数。
【铂碳催化剂干磨方案定制】
铂碳催化剂干磨要求快速、无污染、不损伤活性。我们提供付费小样测试，验证玛瑙罐方案在大批量下的重复性，或探索更高效率的工艺。
电话咨询铭瑞实验员 或致电 189-7497-9799
* 我们提供付费小样测试，根据实测数据推荐合适的方案和设备。
免责申明： 本文中涉及的实验方案、参数建议及预期结果均基于常见工况下的测试经验，不同批次材料、设备状态、环境条件可能导致实际效果存在差异。所有内容仅供客户参考，不构成绝对保证。铭瑞仪器不承担因照搬参数而产生的任何损失。具体方案请结合付费小样测试或咨询实验员后确定。
