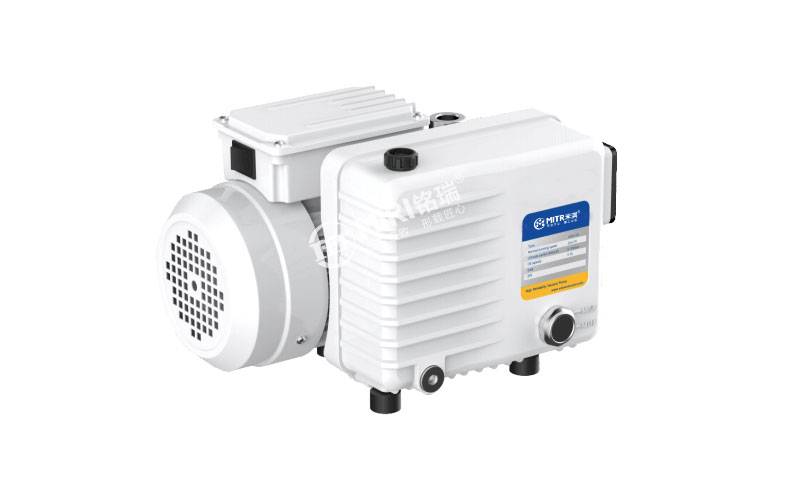

VSV单级旋片真空泵抽速20-300m³/h

VSV单级旋片真空泵

抽速20-300m³/h ｜极限压力≤0.3mbar ｜风冷结构｜多档气镇｜氟橡胶密封件｜紧凑设计

VSV系列单级旋片真空泵既可以单独使用，又可以作为其他高真空泵或超高真空泵的前级泵或预抽泵。广泛应用于冶金、机械、电子、化工、轻工、石油及医药等生产和科研部门。运行成本低，使用寿命长，内置油雾过滤器，环境友好。产品采用整体式缸体结构，具有更高精度，旋片技术成熟稳定；风冷结构无需外接水冷箱，减少安装维护成本；内置高品质油雾过滤器有效过滤油雾，避免污染环境；多档气镇设计满足不同真空度要求和水蒸气处理能力；氟橡胶密封件提高抗腐蚀性，解决漏油问题；防返油结构断电后保护真空系统；泵与电机整体式设计更轻更小。提供VSV-20至VSV-300九种型号，抽速范围20-300m³/h（50Hz）/ 24-300m³/h（60Hz），极限全压力≤0.3mbar至≤10⁻²mbar（关气镇）。电源有单相/三相可选，功率0.75-9KW，噪音≤61-77dB，重量19.5-218kg。

如需了解VSV单级旋片真空泵报价、型号配置或定制方案，欢迎咨询。

获取产品报价咨询选型方案

产品核心卖点

整体式缸体+成熟旋片技术

整体式缸体结构具有更高精度，经验证的旋片技术使性能更加稳定，确保系统具有更高可靠性，运行成本低，使用寿命长。

风冷散热+内置油雾过滤

风冷结构无需外接水冷箱，减少系统安装和维护成本。内置高品质油雾过滤器，有效过滤油雾，避免油雾污染环境，清洁环保。

多档气镇+氟橡胶密封件

多档气镇设计满足不同客户的真空度要求和水蒸气处理能力。氟橡胶密封件提高抗腐蚀性，有效解决漏油问题，延长使用寿命。

防返油+紧凑设计

防返油结构断电后保护真空系统在停机后免受油的污染。泵与电机整体式设计，更轻更小，满足各种应用的尺寸要求。

功能特点与结构组成

产品用途	既可以单独使用，又可以作为其他高真空泵或超高真空泵的前级泵或预抽泵。广泛应用于冶金、机械、电子、化工、轻工、石油及医药等生产和科研部门。
整体式缸体	整体式缸体结构具有更高精度，经验证的旋片技术使性能更加稳定，确保系统具有更高的可靠性。
散热与过滤	风冷结构无需外接水冷箱，减少系统安装和维护成本。内置高品质油雾过滤器，有效过滤油雾，避免油雾污染环境，保护环境清洁。
气镇与密封	多档气镇设计满足不同客户的真空度要求和水蒸气处理能力。氟橡胶密封件提高抗腐蚀性，解决漏油问题。
防返油与紧凑设计	防返油结构断电后保护真空系统在停机后免受油的污染。泵与电机整体式设计，更轻更小，满足各种应用的尺寸要求。

VSV系列主要技术参数（VSV-20 至 VSV-65）

VSV系列单级旋片真空泵，抽速范围20-65m³/h（50Hz），单相/三相电源可选。

项目	VSV-20	VSV-22	VSV-28	VSV-40	VSV-65	备注
抽速(50Hz)	20m³/h	22m³/h	28m³/h	40m³/h	55m³/h	-
抽速(60Hz)	24m³/h	26m³/h	33m³/h	48m³/h	65m³/h	-
极限全压力(关气镇)	/	≤0.3mbar				-
极限全压力(气镇Ⅰ)	≤1mbar	≤0.8mbar		≤0.8/≤0.5mbar		-
极限全压力(气镇Ⅱ)	/	≤2.5mbar		≤2mbar		-
水汽允许压(气镇Ⅰ)	15mbar	15mbar				-
水汽允许压(气镇Ⅱ)	/	30mbar				-
电源	单/三相	单/三相		三相		-
功率(50Hz)	0.75/0.9KW	1.1KW		1.3KW	1.5KW	-
防护等级	IP54					-
进气/排气接口	G1/2"G3/4"	G3/4"		G1 1/4"		-
油量	0.45L	1L		2.5L		-
电机转速(50/60Hz)	2880/3440	1440/1720rpm				-
工作环境温度	10-40℃					-
噪音(50Hz)	≤65dB	≤61dB		≤63dB	≤65dB	-
重量	19.5kg	30kg		39.2kg	42.5kg	-
尺寸(L×W×H)	317×249×219	496×268×248		555×304×268	555×311×268	mm

* 以上参数仅供参考，如有变更，恕不另行通知。详细请咨询销售工程师。

VSV系列主要技术参数（VSV-100 至 VSV-300）

大抽速工业级型号，抽速范围100-300m³/h（50Hz），三相电源。

项目	VSV-100	VSV-160	VSV-200	VSV-300	备注
抽速(50Hz)	100m³/h	160m³/h	200m³/h	245m³/h	-
抽速(60Hz)	120m³/h	190m³/h	240m³/h	300m³/h	-
极限全压力(关气镇)	≤0.3mbar	≤10⁻²mbar			-
极限全压力(气镇Ⅰ)	≤0.8mbar	≤0.5mbar			-
极限全压力(气镇Ⅱ)	≤3mbar	≤1.5mbar			-
水汽允许压(气镇Ⅰ)	15mbar	30mbar			-
水汽允许压(气镇Ⅱ)	30mbar	50mbar			-
电源	三相				-
功率(50Hz)	2.2/3.0KW	4.0/5.5KW	5.5/6.6KW	7.5/9KW	-
防护等级	IP54				-
进气/排气接口	G1 1/4"	G2"			-
油量	2.5L	6.5L		8L	-
电机转速(50/60Hz)	1440/1720rpm				-
工作环境温度	10-40℃				-
噪音(50Hz)	≤65dB	≤74dB		≤77dB	-
重量	72kg	132kg	164kg	218kg	-
尺寸(L×W×H)	703×406×286	915×533×412	932×533×412	1035×540×434	mm

* 以上参数仅供参考，如有变更，恕不另行通知。详细请咨询销售工程师。

外形尺寸图

型号	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S
VSV-20	318	249	219	75.5	140	110.5	131	/	127.5	/	14	72	157	21	184	299	M8	122.3	5.3
VSV-22/28	496	268	248	112	220	330	190	108	146	25	20	80	182	27	204	392	M6	194	35
VSV-40	555	304	268	149	215	200	235	58	179	51	5	72	203	33	252	464	M8	235	33
VSV-65	555	311	268	149	215	200	254	58	189	51	5	72	203	33	252	464	M8	242	33
VSV-100	703	406	286	165	225	225	320	131	226	42	27	91	220	61	280	578	M10	258	41
VSV-160/220(配4KW)	915	533	412	263	252	305	394	113	298	66	32	135	305	134	382	918	M10	394	45
VSV-160/220(配5.5KW)	932	533	412	263	252	305	394	113	298	66	32	135	305	134	382	918	M10	394	45
VSV-300	1035	540	434	326	313	332	394	159	284	75	11	135	314	132	377	966	M10	394	45

* 尺寸单位：mm。详细尺寸请参考外形尺寸图。

应用领域

行业领域	典型应用
冶金	真空冶炼、真空热处理、真空脱气、真空烧结、真空熔炼
机械/电子	真空镀膜、真空干燥、真空浸渍、半导体制造、电子元件真空封装、真空夹具系统
化工/轻工/石油	真空蒸馏、真空浓缩、真空过滤、石油精制、化工反应系统、材料真空处理
医药/科研	真空冷冻干燥、药物真空处理、分子蒸馏、实验室真空系统、真空保存、真空包装

标准配置清单

VSV系列单级旋片真空泵标准装箱配置

名称	规格	数量	单位
VSV单级旋片真空泵主机	VSV-20~VSV-300	1	台
内置油雾过滤器	高品质	1	个
防返油阀	断电保护	1	个
电源线	单相/三相	1	根
产品说明书	-	1	份
产品合格证	-	1	份

VSV系列常见问题FAQ

1. VSV系列和VRD/VRI系列有什么区别？
VSV为单级旋片泵，极限压力≤0.3mbar，但抽速覆盖范围最广（20-300m³/h）；VRD/VRI为双级旋片泵，极限压力更高（4×10⁻²Pa），适用于对真空度要求更高的场合。VSV适合大抽速、中等真空度要求的工业应用。

2. VSV系列有哪些型号可选？
提供VSV-20、VSV-22、VSV-28、VSV-40、VSV-65、VSV-100、VSV-160、VSV-200、VSV-300九种型号，抽速范围20-300m³/h（50Hz）。

3. 极限真空度能达到多少？
极限全压力≤0.3mbar（关气镇），开启气镇后≤0.5-3mbar（视型号和气镇档位），满足中等真空度工业应用需求。

4. 电源是单相还是三相？
VSV-20/22/28支持单相/三相可选；VSV-40及以上型号为三相电源。请根据现场供电条件选择。

5. 是否需要外接水冷？
不需要。VSV系列采用风冷结构，无需外接水冷箱，减少系统安装和维护成本。

6. 气镇功能有什么作用？
多档气镇设计满足不同客户的真空度要求和水蒸气处理能力。气镇Ⅰ适合一般含水蒸气应用，气镇Ⅱ适合高含水蒸气应用。

7. 噪音水平如何？
噪音≤61-77dB，随型号增大噪音略有增加。大型号建议安装于独立泵房或隔音罩内。

8. 油雾过滤器是标配吗？
内置高品质油雾过滤器为标准配置，有效过滤油雾，避免油雾污染环境，保护环境清洁。

9. VSV系列适用于哪些领域？
特别适用于工业级真空应用，如冶金真空脱气、真空热处理、电子真空镀膜、化工真空蒸馏、石油精制、医药真空干燥等大抽速、中等真空度要求的场合。

10. 能否提供VSV单级旋片真空泵报价？
请联系客服提供具体型号需求（抽速、电源），获取准确报价及选型方案。
