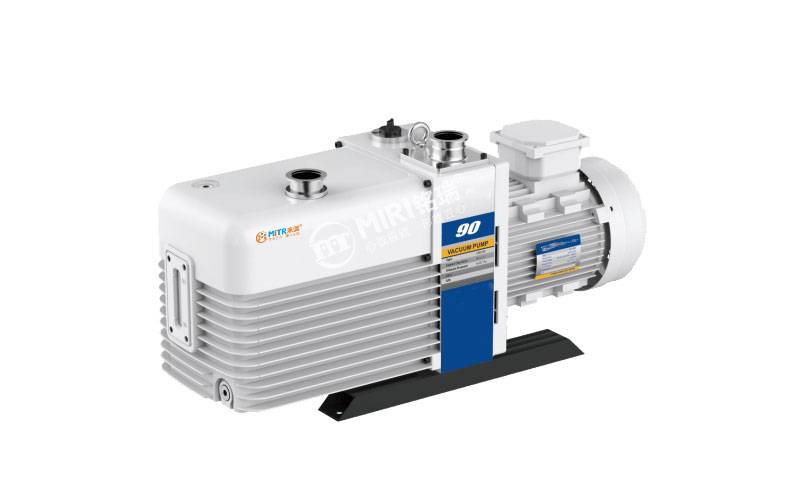

VRD双级旋片真空泵抽速4-90m³/h

VRD双级旋片真空泵

抽速4-90m³/h ｜极限压力4×10⁻²Pa ｜风冷强制润滑｜多档气镇｜氟橡胶密封件｜双重防返油

VRD系列双级旋片真空泵既可以单独使用，又可以作为其他高真空泵或超高真空泵的前级泵或预抽泵。广泛应用于冶金、机械、电子、化工、轻工、石油及医药等生产和科研部门。运行成本低，使用寿命长，内置油雾过滤器，环境友好。产品采用整体式缸体结构，具有更高精度，旋片技术成熟稳定；风冷结构无需外接水冷箱，减少安装维护成本；强制润滑内置齿轮泵及恒压供油机构，高吸气压强下也能稳定运行；多档气镇设计满足不同真空度要求和水蒸气处理能力；氟橡胶密封件提高抗腐蚀性，解决漏油问题；双重防返油结构自动防返油阀，保护真空系统；高品质油雾过滤器（可选配）有效过滤油雾，保护环境清洁。提供VRD-4至VRD-90八种型号，抽速范围4-90m³/h（50Hz）/ 4.8-102m³/h（60Hz），极限分压力4-5×10⁻²Pa，极限全压力4×10⁻¹-5×10⁻²Pa，噪音≤52-65dB，重量19-65kg。

如需了解VRD双级旋片真空泵报价、型号配置或定制方案，欢迎咨询。

获取产品报价咨询选型方案

产品核心卖点

整体式缸体+成熟旋片技术

整体式缸体结构，具有更高精度，经验证的旋片技术使性能更加稳定，确保系统具有更高可靠性，运行成本低，使用寿命长。

风冷散热+强制润滑

风冷结构无需外接水冷箱，减少系统安装和维护成本。内置齿轮泵及恒压供油机构强制供油，高吸气压强下也能稳定可靠运行。

多档气镇+氟橡胶密封

多档气镇设计满足不同客户的真空度要求和水蒸气处理能力。氟橡胶密封件提高抗腐蚀性，有效解决漏油问题，延长使用寿命。

双重防返油+油雾过滤

自动防返油阀，更可靠地保护真空系统在停机后免受油的污染。内置油雾过滤器，可选配高品质油雾过滤器，有效过滤油雾，保护环境清洁。

功能特点与结构组成

产品用途	既可以单独使用，又可以作为其他高真空泵或超高真空泵的前级泵或预抽泵。广泛应用于冶金、机械、电子、化工、轻工、石油及医药等生产和科研部门。
整体式缸体	整体式缸体结构具有更高精度，经验证的旋片技术使性能更加稳定，确保系统具有更高的可靠性。
散热与润滑	风冷结构无需外接水冷箱，减少系统安装和维护成本。内置齿轮泵及恒压供油机构强制供油，高吸气压强下也能稳定可靠运行。
气镇与密封	多档气镇设计满足不同客户的真空度要求和水蒸气处理能力。氟橡胶密封件提高抗腐蚀性，解决漏油问题。
防返油与过滤	双重防返油结构：自动防返油阀更可靠地保护真空系统在停机后免受油的污染。内置油雾过滤器，环境友好。高品质油雾过滤器可选配。

VRD系列主要技术参数（VRD-4 至 VRD-24）

VRD系列双级旋片真空泵，可单独使用或作为前级泵，抽速范围4-24m³/h（50Hz）。

项目	VRD-4	VRD-8	VRD-16	VRD-24	VRD-30
抽速(50Hz)	4m³/h (1.1L/s)	8m³/h (2.2L/s)	16m³/h (4.4L/s)	24m³/h (6.6L/s)	30m³/h (8.3L/s)
抽速(60Hz)	4.8m³/h (1.3L/s)	9.6m³/h (2.6L/s)	19.2m³/h (5.2L/s)	28.8m³/h (7.9L/s)	36m³/h (9.9L/s)
极限分压力(关气镇)	5×10⁻²Pa		4×10⁻²Pa
极限全压力(关气镇)	5×10⁻²Pa		4×10⁻¹Pa
极限全压力(开气镇)	10Pa		8×10⁻¹Pa
电源	单/三相				单/三相
功率(50Hz)	0.4/0.37KW		0.75/0.55KW		1.1/0.75KW
防护等级	IP44
进气/排气接口	KF16/25		KF25	KF25/40
油量	0.6~1.0L		0.9~1.5L	1.3~2.0L
电机转速(50/60Hz)	1440/1720rpm
工作环境温度	10-40℃
噪音(50Hz)	≤52dB		≤58dB
重量	19kg	21kg	30kg	35/43kg
尺寸(L×W×H)	440×144×217mm		530×188×272mm	567×188×272mm

* 以上参数仅供参考，如有变更，恕不另行通知。详细请咨询销售工程师。

VRD系列主要技术参数（VRD-48 至 VRD-90）

大抽速型号，适用于工业级真空应用，抽速范围48-90m³/h（50Hz）。

项目	VRD-48	VRD-65	VRD-90
抽速(50Hz)	48m³/h (13.3L/s)	65m³/h (18L/s)	85m³/h (23.6L/s)
抽速(60Hz)	57.6m³/h (16L/s)	78m³/h (21.6L/s)	102m³/h (28.3L/s)
极限分压力(关气镇)	4×10⁻²Pa
极限全压力(关气镇)	4×10⁻¹Pa
极限全压力(开气镇)	1.5Pa	1.5Pa	1.5Pa
电源	三相
功率(50Hz)	1.5KW	2.2KW	3KW
防护等级	IP44
进气/排气接口	KF40
油量	3.3~4.5L
电机转速(50/60Hz)	1440/1720rpm
工作环境温度	10-40℃
噪音(50Hz)	≤62dB		≤65dB
重量	62kg	65kg
尺寸(L×W×H)	730×234×358mm

* 以上参数仅供参考，如有变更，恕不另行通知。详细请咨询销售工程师。

外形尺寸图

型号	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	G(mm)	H(mm)	I(mm)	J(mm)	K(mm)	L(mm)	DN
VRD-4	440	144	217	210	110	95	143.5	45	45	34	/	KF16/25
VRD-8	440	144	217	210	110	95	143.5	45	45	34	/	KF16/25
VRD-16	530	188	272	320	148	160	165	69	59	38	295	KF25
VRD-24	567	188	272	320	148	160	185	82	59	47	295	KF25/40
VRD-30	567	188	272	320	148	160	185	82	59	47	295	KF25/40
VRD-48	730	234	358	396	190	200	223	157	69	55	390	KF40
VRD-65	730	234	358	396	190	200	223	157	69	55	390	KF40
VRD-90	730	234	358	396	190	200	223	157	69	55	390	KF40

* 尺寸单位：mm。详细尺寸请参考外形尺寸图。

应用领域

行业领域	典型应用
冶金	真空冶炼、真空热处理、真空熔炼、真空脱气、真空烧结
机械	真空镀膜、真空干燥、真空浸渍、真空包装、真空夹具系统
电子	真空镀膜、半导体制造、电子元件真空封装、液晶显示制造、真空干燥
化工/轻工/石油	真空蒸馏、真空浓缩、真空过滤、真空干燥、石油精制、化工反应系统
医药/科研	真空冷冻干燥、药物真空处理、实验室真空系统、分子蒸馏、真空保存

标准配置清单

VRD系列双级旋片真空泵标准装箱配置

名称	规格	数量	单位
VRD双级旋片真空泵主机	VRD-4~VRD-90	1	台
内置油雾过滤器	环境友好	1	个
自动防返油阀	双重防返油	1	个
电源线	单相/三相	1	根
产品说明书	-	1	份
产品合格证	-	1	份

* 高品质油雾过滤器为选配件，可根据需要另购。详细请咨询销售工程师。

VRD系列常见问题FAQ

1. VRD双级旋片真空泵主要用途是什么？
既可以单独使用，又可以作为其他高真空泵或超高真空泵的前级泵或预抽泵。广泛应用于冶金、机械、电子、化工、轻工、石油及医药等生产和科研部门。

2. VRD系列有哪些型号可选？
提供VRD-4、VRD-8、VRD-16、VRD-24、VRD-30、VRD-48、VRD-65、VRD-90八种型号，抽速范围4-90m³/h（50Hz）。

3. 极限真空度能达到多少？
极限分压力4-5×10⁻²Pa，极限全压力4×10⁻¹-5×10⁻²Pa，满足高真空应用需求。

4. 电源是单相还是三相？
VRD-4至VRD-30支持单相/三相可选，VRD-48至VRD-90为三相电源。请根据现场供电条件选择。

5. 是否需要外接水冷？
不需要。VRD系列采用风冷结构，无需外接水冷箱，减少系统安装和维护成本。

6. 气镇功能有什么作用？
多档气镇设计满足不同客户的真空度要求和水蒸气处理能力，可根据实际工况调节。

7. 噪音水平如何？
噪音≤52-65dB（50Hz），低噪音运行，适合实验室和生产车间使用。

8. 如何防止停机后油返流？
VRD系列配备双重防返油结构，自动防返油阀可在停机后可靠保护真空系统免受油的污染。

9. 油雾过滤器是标配吗？
内置油雾过滤器为标准配置，环境友好。高品质油雾过滤器为选配件，可根据需要另购。
