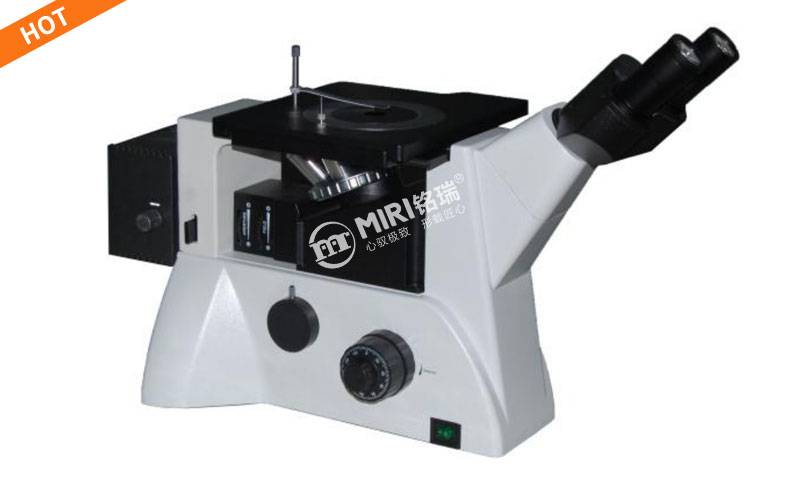

三目倒置金相显微镜

MT-FCM5100 ｜三目倒置｜无限远光学系统｜明暗场/偏光观察｜五孔转换器｜ 12V50W卤素灯｜金属学/矿物学/精密工程

MT-FCM5100三目倒置金相显微镜，采用优良的无限远色差校正光学系统与模块化功能设计，具备明暗场、偏光观察功能。紧凑稳定的高刚性主体，充分体现了显微镜操作的防振要求，符合人机工程学设计的理想设计，使操作更方便舒适，空间更广阔。标配无限远明暗场物镜5X/10X/20X/50X（40X/60X/80X/100X选配）、滚珠内定位五孔转换器、机械移动载物台（242×200mm，行程30×30mm，内置可旋转圆形载物台板）、12V50W卤素灯柯勒照明系统、偏光附件（起偏镜组+检偏镜组）。软件、摄像装置、适配镜接口、测微尺及电脑均为选配，可根据实际需求灵活定制，是金属学、矿物学、精密工程学研究的理想仪器。

如需了解三目倒置金相显微镜MT-FCM5100报价、型号配置或定制方案，欢迎咨询。

获取产品报价咨询选型方案

产品核心卖点

无限远光学系统+明暗场/偏光观察

采用无限远色差校正光学系统，成像清晰，色彩真实。标配明暗场及偏光三种观察方式，起偏器可360°调整偏振角，满足金属学、矿物学、精密工程学等多种研究需求。

明暗场物镜标配+五孔转换器

标配无限远明暗场物镜5X/10X/20X/50X，支持明场与暗场观察切换。滚珠内定位五孔转换器，物镜切换精准稳定，选配40X/60X/80X/100X拓展观察范围。

大尺寸载物台+可旋转圆形台板

机械移动载物台尺寸242×200mm，移动范围30×30mm，内置可旋转圆形载物台板（最大外径Ф130mm），异形观察窗口适合于不同规格试样，满足偏光镜检要求。

灵活选配，按需定制

可灵活选配FMIA2024正版金相分析软件、500万/1200万像素索尼芯片摄像装置、0.65X/1X适配镜接口、高精度测微尺及惠普商务机，满足不同用户的个性化需求。

高刚性主体+人机工程设计

紧凑稳定的高刚性主体，充分体现防振要求。铰链式观察筒45°倾斜，操作时不需要长时间低头或平视，使操作者的颈与肩部得到有效释放。

柯勒照明+12V50W卤素灯

采用柯拉照明方式，孔径光阑与视场光阑可通过拨盘进行大小调整，调节顺畅舒适。12V50W卤素灯亮度可调，高亮度满足暗场观察需求，视场照明均匀，成像清晰。

功能特点与结构组成

产品概述	三目倒置式金相显微镜，采用无限远色差校正光学系统与模块化功能设计，具备明暗场、偏光观察功能。紧凑稳定的高刚性主体，符合人机工程学设计，适用于金相组织及表面形态的显微观察。
光学系统	无限远色差校正光学系统，成像清晰，色彩真实。
观察筒	铰链式双目镜筒，45°倾斜，瞳距调节范围53-75mm，操作时不需要长时间低头或平视观察，使操作者的颈与肩部得到有效释放。
目镜与物镜	平场大视野目镜WF10X/22mm（选配平场大视野分化目镜WF10X/22mm）。无限远明暗场物镜：5X（WD9.70mm）、10X（WD9.30mm）、20X（WD7.2mm）、50X（WD2.50mm），选配40X/60X/80X/100X明暗场物镜。
转换器	滚珠内定位五孔转换器，物镜切换精准、稳定。
调焦机构	粗微动同轴调焦，带锁紧装置，微动格值2μm，对焦精准可靠。
载物台	机械移动载物台，外形尺寸242×200mm，移动范围30×30mm。圆形可旋转载物台板最大外径Ф130mm，最小通光口径小于Ф20mm，异形观察窗口适合于不同规格试样。
照明系统	柯拉照明，12V50W卤素灯亮度可调，孔径光阑与视场光阑可通过拨盘进行大小调整，调节顺畅舒适，高亮度满足暗场观察需求。
偏光系统	标配起偏镜组和检偏镜组，起偏器可360°调整偏振角，以观察不同偏振状态下的显微图像。标配磨砂玻璃及黄、绿、蓝滤色片。
选配扩展	可选配FMIA2024金相分析软件、FCL-RS图像测量软件、焊缝熔深软件、孔隙率软件、粒度软件、500万/1200万像素索尼芯片摄像装置、0.65X/1X适配镜接口、高精度测微尺及惠普商务机。

MT-FCM5100 主要技术参数

参数项目	规格参数
产品名称	三目倒置金相显微镜
产品型号	MT-FCM5100
光学系统	无限远色差校正光学系统
观察方式	明场、暗场、偏光
观察筒	铰链式双目镜筒，45°倾斜，瞳距53-75mm
目镜（标配）	平场大视野目镜WF10X/22mm（选配平场大视野分化目镜WF10X/22mm）
物镜（标配）	无限远明暗场物镜 PL L5X/0.12 BD WD9.70mm PL L10X/0.25 BD WD9.30mm PL L20X/0.40 BD WD7.2mm PL L50X/0.70 BD WD2.50mm
物镜（选配）	PL L40X/0.60 BD WD3.00mm / PL L60X/0.75 BD WD1.90mm / PL L80X/0.80 BD WD0.80mm / PL L100X/0.85 BD WD0.40mm
转换器	滚珠内定位五孔转换器
调焦机构	粗微动同轴调焦，带锁紧装置，微动格值2μm
载物台	机械移动载物台242×200mm，移动范围30×30mm，圆形可旋转载物台板最大外径Ф130mm，最小通光口径<Ф20mm
照明系统	柯拉照明，12V50W卤素灯亮度可调，孔径/视场光阑可调
偏光附件（标配）	起偏镜组、检偏镜组，起偏器360°可调
滤色片	磨砂玻璃、黄、绿、蓝滤色片
选配软件	FMIA2024正版金相分析软件 / FCL-RS图像测量软件 / 焊缝熔深软件 / 孔隙率软件 / 粒度软件
选配摄像装置	500万/1200万像素索尼芯片摄像装置，0.65X/1X适配镜接口
选配测微尺	100x0.01mm / 100x0.01cm，校准点d=0.15mm / d=0.07mm
选配电脑	惠普商务机

* 以上参数仅供参考，如有变更，恕不另行通知。详细请咨询销售工程师。

选配软件系统（多种专业配套软件）

软件名称	功能介绍
FCL-RS图像测量软件	支持多种国际语言，具有图像捕捉、图像测量（周长、宽度、半径、圆周及角度计算）、图像处理（自动曝光、白平衡、黑平衡）、全景自动拼接、视频EDF景深扩展、视频叠加时间/比例尺、数据测量与图像准确图层融合等功能。相机可选2000万、1200万、500万像素。
FMIA2024金相分析软件	包含150个类别约760个常用子模块，覆盖晶粒度、非金属夹杂、钢的显微组织、脱碳层分析、灰铁、球铁、碳钢球化等所有材料的组织分析。自动/比较/辅助三种评级功能，可根据客户需求定制检测模块及报告模板，终生免费升级标准，支持Windows 10/11。
焊缝熔深软件	专业焊缝宏观测量软件，可测量内/外焊缝熔深度、内/外焊缝宽度、内/外焊缝余高、内外焊缝重合量、内/外焊缝中心偏移量、气孔直径、孔密度等。支持焊接气孔、夹渣、裂纹、未焊透、未熔合、咬边等缺陷检测，可导出焊缝测量报告。具有定倍打印、几何测量、图像采集、图像处理、图像拼接等功能。
孔隙率软件	适用于所有材料的孔隙测量分析，符合VW50093和VW50097标准。具有图像采集、图像处理、图像拼接、几何测量、硬件标定、生成报告等功能，可分析每个孔隙的周长、面积、长轴、短轴、等效圆直径、长径比、圆形度等数据。
粒度软件	适用于不同类型颗粒的分析测量，具有多种模块可供选择（测量面积、彩色提取、清晰颗粒、接近正圆颗粒、模糊颗粒、非圆形粘连分割、圆形粘连分割、中间有空洞的颗粒等）。可分析每个颗粒的周长、面积、长轴、短轴、直径、形状比、颗粒总数、平均直径等数据。

应用领域

行业领域	典型应用
金属学	金属材料金相组织分析、晶粒度评级、非金属夹杂物检测、热处理组织观察、相变研究、金属表面形态分析、暗场下的细微结构检测
矿物学	矿物薄片观察、矿石结构分析、矿物晶体形态研究、岩石学分析、矿物鉴定与分类、偏光下的矿物光学性质研究
精密工程学	精密零件表面质量检测、微加工表面分析、工程材料微观结构研究、失效分析、产品质量控制、表面缺陷暗场检测
教学科研/实验室	高校材料科学实验教学、研究生课题研究、工厂实验室材料检测、金相技能培训、材料微观组织观察与分析

标准配置清单

MT-FCM5100 三目倒置金相显微镜标准装箱配置

部件	规格	数量	单位
观察筒	铰链式双目镜筒，45°倾斜，瞳距53-75mm	1	套
目镜	平场大视野目镜WF10X/22mm	2	只
物镜	无限远明暗场物镜 5X/10X/20X/50X	4	个
转换器	滚珠内定位五孔转换器	1	套
调焦机构	粗微动同轴调焦，带锁紧装置，微动格值2μm	1	套
载物台	机械移动载物台242×200mm，移动范围30×30mm，圆形可旋转载物台板Ф130mm	1	套
照明系统	柯拉照明，12V50W卤素灯亮度可调，孔径/视场光阑可调	1	套
偏光附件	起偏镜组、检偏镜组	1	套
滤色片	磨砂玻璃、黄、绿、蓝滤色片	4	片

* 平场大视野分化目镜WF10X/22mm、40X/60X/80X/100X明暗场物镜、FMIA2024金相分析软件、FCL-RS图像测量软件、焊缝熔深软件、孔隙率软件、粒度软件、500万/1200万像素索尼芯片摄像装置、0.65X/1X适配镜接口、测微尺、惠普商务机等均为选配，可根据需求灵活定制。

金相显微镜系列选型对比

根据检测需求选择合适的金相显微镜型号

型号	产品类型	光学系统	观察方式	物镜类型	转换器	核心定位
MT-FX-41MW	电脑型研究级倒置	无限远色差校正	明场/暗场/偏光/DIC	明暗场5X/10X/20X/50X	5孔带DIC	研究级/倍率显示/ECO/DIC
MT-FCM5100W	电脑型三目倒置	无限远色差校正	明场/暗场/偏光	明暗场5X/10X/20X/50X	5孔	标配软件相机/明暗场/偏光
MT-FCM5100	三目倒置	无限远色差校正	明场/暗场/偏光	明暗场5X/10X/20X/50X	5孔	明暗场/偏光/五孔/12V50W/选配灵活

* MT-FCM5100为三目倒置金相显微镜主机配置，核心优势：①无限远色差校正光学系统；②标配明场+暗场+偏光三种观察方式；③五孔转换器+明暗场物镜标配；④12V50W高亮度卤素灯照明；⑤大尺寸载物台242×200mm；⑥软件/相机/配件灵活选配，用户可根据需求定制。适合金属学、矿物学、精密工程学研究及金相组织观察。

MT-FCM5100 核心优势

无限远色差校正光学系统+明暗场/偏光观察：采用优良的无限远色差校正光学系统与模块化功能设计，标配明场、暗场、偏光三种观察方式，起偏器可360°调整偏振角，满足金属学、矿物学、精密工程学等多种研究需求。

明暗场物镜标配+五孔转换器：标配无限远明暗场物镜5X/10X/20X/50X，支持明场与暗场观察切换。滚珠内定位五孔转换器，物镜切换精准稳定，选配40X/60X/80X/100X拓展观察范围。

12V50W高亮度卤素灯+柯勒照明：采用柯拉照明方式，12V50W卤素灯亮度可调，高亮度满足暗场观察需求，孔径光阑与视场光阑可通过拨盘进行大小调整，调节顺畅舒适，视场照明均匀。

大尺寸载物台+可旋转圆形台板：机械移动载物台尺寸242×200mm，移动范围30×30mm，内置可旋转圆形载物台板（最大外径Ф130mm），异形观察窗口适合于不同规格试样，满足偏光镜检要求。

高刚性主体+人机工程设计：紧凑稳定的高刚性主体，充分体现防振要求。铰链式观察筒45°倾斜，操作时不需要长时间低头或平视，使操作者的颈与肩部得到有效释放。

灵活选配，按需定制：可灵活选配FMIA2024正版金相分析软件、FCL-RS图像测量软件、焊缝熔深软件、孔隙率软件、粒度软件、500万/1200万像素索尼芯片摄像装置、0.65X/1X适配镜接口、高精度测微尺及惠普商务机，满足不同用户的个性化需求。

相关产品与配件推荐

类型	名称	适用说明	链接
选配物镜	40X/60X/80X/100X无限远明暗场物镜	拓展高倍观察范围，适配五孔转换器	查看物镜
软件系统	FMIA2024金相分析软件 / FCL-RS图像测量软件	专业金相组织分析 / 通用图像测量与处理	查看软件
摄像系统	500万/1200万像素索尼芯片相机+0.65X/1X适配镜	高分辨率图像采集，匹配专业研究需求	查看相机
选配目镜	平场大视野分化目镜WF10X/22mm	带十字分化尺，满足定量测量观察需求	查看目镜
配套设备	金相切割机/镶嵌机/磨抛机	金相试样制备全流程配套设备	查看制样设备

MT-FCM5100 常见问题FAQ

1. MT-FCM5100支持哪些观察方式？
标配明场、暗场、偏光三种观察方式，起偏器可360°调整偏振角，满足金属学、矿物学、精密工程学等多种研究需求。

2. 物镜是什么类型？标配哪些倍率？
标配无限远明暗场物镜：5X（WD9.70mm）、10X（WD9.30mm）、20X（WD7.2mm）、50X（WD2.50mm），支持明场与暗场观察切换。选配40X/60X/80X/100X明暗场物镜。

3. 转换器是几孔的？
标配滚珠内定位五孔转换器，可同时安装5个物镜，切换精准、稳定，拓展性强。

4. 载物台有什么特点？
机械移动载物台尺寸242×200mm，移动范围30×30mm，内置可旋转圆形载物台板最大外径Ф130mm，异形观察窗口适合于不同规格试样。

5. 照明系统有什么特点？
采用柯拉照明方式，12V50W卤素灯亮度可调，高亮度满足暗场观察需求，孔径光阑与视场光阑可通过拨盘进行大小调整，调节顺畅舒适。

6. 偏光附件是标配还是选配？
偏光附件（起偏镜组、检偏镜组）为标准配置，起偏器可360°调整偏振角，满足偏光观察需求。

7. MT-FCM5100的软件和相机是标配还是选配？
MT-FCM5100为标准三目倒置金相显微镜主机配置，软件、摄像装置、适配镜接口、测微尺及电脑均为选配，可根据实际需求灵活定制，为用户提供更高的配置灵活性。

8. MT-FCM5100与MT-FCM5100W有什么区别？
MT-FCM5100为三目倒置金相显微镜主机配置，软件、摄像装置、适配镜接口、测微尺及电脑均为选配；MT-FCM5100W为电脑型金相显微镜，标配FMIA2024金相分析软件、1200万像素索尼芯片摄像装置、0.65X适配镜接口及测微尺。两者主机配置一致，区别在于软件与成像系统是否为标配。

9. MT-FCM5100适用于哪些领域？
适用于金相组织及表面形态的显微观察，是金属学、矿物学、精密工程学研究的理想仪器，也适用于教学科研及工厂实验室材料检测。暗场功能特别适用于表面缺陷、细微结构及透明材料的观察。

10. 能否提供MT-FCM5100三目倒置金相显微镜报价？
报价需根据具体配置（主机、物镜、摄像装置、软件、电脑等）确定，请联系客服提供详细需求，获取准确报价。
