电脑型金相显微镜

MT-FCM5100W ｜三目倒置｜无限远光学系统｜明暗场/偏光观察｜五孔转换器｜ 12V50W卤素灯｜ 1200万索尼相机｜金属学/矿物学/精密工程

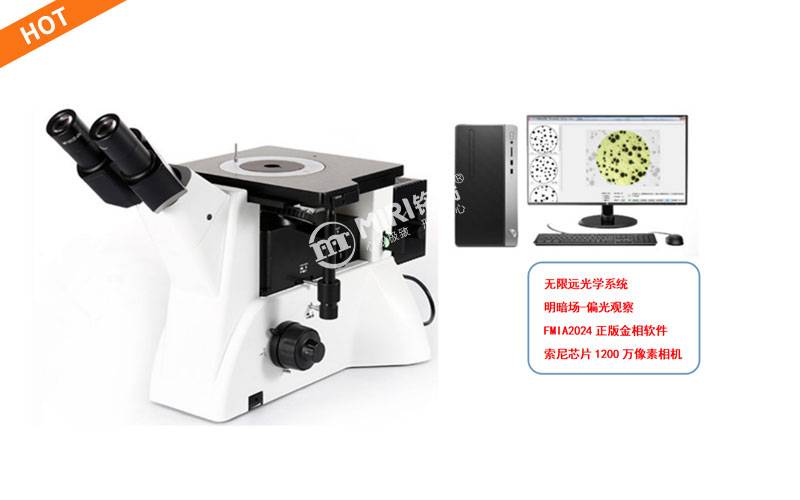

MT-FCM5100W电脑型金相显微镜为三目倒置式金相显微镜，采用优良的无限远色差校正光学系统与模块化功能设计，具备明暗场、偏光观察功能。紧凑稳定的高刚性主体，充分体现了显微镜操作的防振要求，符合人机工程学设计的理想设计，使操作更方便舒适，空间更广阔。标配无限远明暗场物镜5X/10X/20X/50X（40X/60X/80X/100X选配）、滚珠内定位五孔转换器、机械移动载物台（242×200mm，行程30×30mm，内置可旋转圆形载物台板）、12V50W卤素灯柯勒照明系统、偏光附件（起偏镜组+检偏镜组）。标配FMIA2024正版金相分析软件（U盘+加密锁+动态码验证）、1200万像素索尼芯片摄像装置、0.65X适配镜接口及高精度测微尺，是金属学、矿物学、精密工程学研究的理想仪器。

如需了解电脑型金相显微镜MT-FCM5100W报价、型号配置或定制方案，欢迎咨询。

获取产品报价咨询选型方案

产品核心卖点

无限远光学系统+明暗场/偏光观察

采用无限远色差校正光学系统，成像清晰，色彩真实。标配明暗场及偏光三种观察方式，起偏器可360°调整偏振角，满足金属学、矿物学、精密工程学等多种研究需求。

明暗场物镜标配+五孔转换器

标配无限远明暗场物镜5X/10X/20X/50X，支持明场与暗场观察切换。滚珠内定位五孔转换器，物镜切换精准稳定，选配40X/60X/80X/100X拓展观察范围。

大尺寸载物台+可旋转圆形台板

机械移动载物台尺寸242×200mm，移动范围30×30mm，内置可旋转圆形载物台板（最大外径Ф130mm），异形观察窗口适合于不同规格试样，满足偏光镜检要求。

标配齐全，开箱即用

标配FMIA2024正版金相分析软件、1200万像素索尼芯片摄像装置、0.65X适配镜接口及高精度测微尺，偏光附件亦为标准配置，配置一步到位。

柯勒照明+12V50W卤素灯

采用柯拉照明方式，孔径光阑与视场光阑可通过拨盘进行大小调整，调节顺畅舒适。12V50W卤素灯亮度可调，高亮度照明满足暗场观察需求，视场照明均匀，成像清晰。

高刚性主体+人机工程设计

紧凑稳定的高刚性主体，充分体现防振要求。铰链式观察筒45°倾斜，操作时不需要长时间低头或平视，使操作者的颈与肩部得到有效释放。

功能特点与结构组成

产品概述	三目倒置式金相显微镜，采用无限远色差校正光学系统与模块化功能设计，具备明暗场、偏光观察功能。紧凑稳定的高刚性主体，符合人机工程学设计，适用于金相组织及表面形态的显微观察。
光学系统	无限远色差校正光学系统，成像清晰，色彩真实。
观察筒	铰链式双目镜筒，45°倾斜，瞳距调节范围53-75mm，操作时不需要长时间低头或平视观察，使操作者的颈与肩部得到有效释放。
目镜与物镜	平场大视野目镜WF10X/22mm（选配平场大视野分化目镜WF10X/22mm）。无限远明暗场物镜：5X（WD9.70mm）、10X（WD9.30mm）、20X（WD7.2mm）、50X（WD2.50mm），选配40X/60X/80X/100X明暗场物镜。
转换器	滚珠内定位五孔转换器，物镜切换精准、稳定。
调焦机构	粗微动同轴调焦，带锁紧装置，微动格值2μm，对焦精准可靠。
载物台	机械移动载物台，外形尺寸242×200mm，移动范围30×30mm。圆形可旋转载物台板最大外径Ф130mm，最小通光口径小于Ф20mm，异形观察窗口适合于不同规格试样。
照明系统	柯拉照明，12V50W卤素灯亮度可调，孔径光阑与视场光阑可通过拨盘进行大小调整，调节顺畅舒适，高亮度满足暗场观察需求。
偏光系统	标配起偏镜组和检偏镜组，起偏器可360°调整偏振角，以观察不同偏振状态下的显微图像。标配磨砂玻璃及黄、绿、蓝滤色片。
软件与成像系统	标配FMIA2024正版金相分析软件（U盘+加密锁+动态码验证）、1200万像素索尼芯片摄像装置、0.65X适配镜接口、高精度测微尺（100x0.01mm / 100x0.01cm，校准点d=0.15mm / d=0.07mm）。

MT-FCM5100W 主要技术参数

参数项目	规格参数
产品名称	电脑型金相显微镜
产品型号	MT-FCM5100W
光学系统	无限远色差校正光学系统
观察方式	明场、暗场、偏光
观察筒	铰链式双目镜筒，45°倾斜，瞳距53-75mm
目镜（标配）	平场大视野目镜WF10X/22mm（选配平场大视野分化目镜WF10X/22mm）
物镜（标配）	无限远明暗场物镜 PL L5X/0.12 BD WD9.70mm PL L10X/0.25 BD WD9.30mm PL L20X/0.40 BD WD7.2mm PL L50X/0.70 BD WD2.50mm
物镜（选配）	PL L40X/0.60 BD WD3.00mm / PL L60X/0.75 BD WD1.90mm / PL L80X/0.80 BD WD0.80mm / PL L100X/0.85 BD WD0.40mm
转换器	滚珠内定位五孔转换器
调焦机构	粗微动同轴调焦，带锁紧装置，微动格值2μm
载物台	机械移动载物台242×200mm，移动范围30×30mm，圆形可旋转载物台板最大外径Ф130mm，最小通光口径<Ф20mm
照明系统	柯拉照明，12V50W卤素灯亮度可调，孔径/视场光阑可调
偏光附件（标配）	起偏镜组、检偏镜组，起偏器360°可调
滤色片	磨砂玻璃、黄、绿、蓝滤色片
金相分析软件（标配）	FMIA2024正版金相分析软件（U盘+加密锁+动态码验证），150类别约760子模块
摄像装置（标配）	1200万像素索尼芯片摄像装置，0.65X适配镜接口
测微尺（标配）	100x0.01mm / 100x0.01cm，校准点d=0.15mm / d=0.07mm
选配电脑	惠普商务机

* 以上参数仅供参考，如有变更，恕不另行通知。详细请咨询销售工程师。

FMIA2024正版金相图像分析软件

软件概述	FMIA2024金相图像分析软件是结合铸造企业、汽车配件企业、热处理企业、轴承钢行业、电力系统行业、铁路配件行业及各相关检测公司的金相检测需求开发的全新软件系统。涵盖国内外大量金相检测标准，集定量分析、定性分析于一身，新增景深合成、图像视野拼接功能，界面简洁，操作方便快捷。
软件组成	软件程序FMIA2024（U盘）+ 加密锁（USB型+动态码验证）+ 使用说明书（U盘内）+ 测微标尺（格值0.01mm）。终生免费调用所有模块，终生免费升级标准。
相机设置与图像采集	曝光时间、增益、清晰度、饱和度、伽玛值、对比度、亮度、白平衡、黑平衡等功能设置。支持批量拍摄、批量命名、批量保存、批量定倍打印等多图批量处理功能，使批量样品检验过程更加方便高效。
金相组织分析功能	软件库含150个类别约760个常用子模块，覆盖晶粒度、非金属夹杂、钢的显微组织、脱碳层分析、灰铁、球铁、碳钢球化等所有材料组织分析。具有自动、比较、辅助三种金相评级功能，终生免费升级新标准。
图像处理功能	色彩分离、灰度转换、阈值分割、二值化处理、图像增强、反相调整、锐化调整、划痕污迹处理、图像直方图等。测量工具多样化（距离、角度、两线夹角、矩形、点线距离、椭圆、多边形、平行线距、三点弧、三点圆等），测量数据可汇总导出Excel表格。
高级功能模块	内置EDF景深拓展功能（多焦面合成清晰图像）、图像拼接功能（大视场全景图像）。可定制显微镜电动台控制、图像共聚焦、三维光图、图像数据库等高级功能。
AI组织分析（可定制）	可定制AI组织分析模块，利用人工智能自动识别材料显微组织结构及分析，操作流程简单，降低人员劳动强度，提升检测效率与一致性。
报告模板与国标图库	自动生成图文并茂的金相组织分析报告，可选择单模块或多模块报告样式，可修改添加企业logo、公司名、检测过程等内容。内置数百种国标图库供学习参考。多图定倍打印、自定义图片名称、比例尺参数设置、导出PDF/Word/Excel、打印预览等功能。

应用领域

行业领域	典型应用
金属学	金属材料金相组织分析、晶粒度评级、非金属夹杂物检测、热处理组织观察、相变研究、金属表面形态分析、暗场观察下的细微结构检测
矿物学	矿物薄片观察、矿石结构分析、矿物晶体形态研究、岩石学分析、矿物鉴定与分类、偏光下的矿物光学性质研究
精密工程学	精密零件表面质量检测、微加工表面分析、工程材料微观结构研究、失效分析、产品质量控制、表面缺陷暗场检测
教学科研/实验室	高校材料科学实验教学、研究生课题研究、工厂实验室材料检测、金相技能培训、材料微观组织观察与分析

标准配置清单

MT-FCM5100W 电脑型金相显微镜标准装箱配置

部件	规格	数量	单位
观察筒	铰链式双目镜筒，45°倾斜，瞳距53-75mm	1	套
目镜	平场大视野目镜WF10X/22mm	2	只
物镜	无限远明暗场物镜 5X/10X/20X/50X	4	个
转换器	滚珠内定位五孔转换器	1	套
调焦机构	粗微动同轴调焦，带锁紧装置，微动格值2μm	1	套
载物台	机械移动载物台242×200mm，移动范围30×30mm，圆形可旋转载物台板Ф130mm	1	套
照明系统	柯拉照明，12V50W卤素灯亮度可调，孔径/视场光阑可调	1	套
偏光附件	起偏镜组、检偏镜组	1	套
滤色片	磨砂玻璃、黄、绿、蓝滤色片	4	片
金相分析软件（标配）	FMIA2024正版金相分析软件（U盘+加密锁+动态码验证）	1	套
摄像装置（标配）	1200万像素索尼芯片摄像装置，含0.65X适配镜接口	1	套
测微尺（标配）	100x0.01mm / 100x0.01cm，校准点d=0.15/0.07mm	1	套

* 40X/60X/80X/100X明暗场物镜、平场大视野分化目镜WF10X/22mm、惠普商务机等为选配，可根据需求灵活定制。

金相显微镜系列选型对比

根据检测需求选择合适的金相显微镜型号

型号	产品类型	光学系统	观察方式	物镜类型	转换器	核心定位
MT-FX-41MW	电脑型研究级倒置	无限远色差校正	明场/暗场/偏光/DIC	明暗场5X/10X/20X/50X	5孔带DIC	研究级/倍率显示/ECO/DIC
MT-FCM5000W	电脑型三目倒置	无限远色差校正	明场/偏光	无限远平场10X/20X/50X/100X	5孔	无限远光学/标配偏光/五孔/100X
MT-FCM5100W	电脑型三目倒置	无限远色差校正	明场/暗场/偏光	无限远明暗场5X/10X/20X/50X	5孔	明暗场/偏光/五孔/12V50W/标配软件相机

* MT-FCM5100W为电脑型金相显微镜，核心优势：①无限远色差校正光学系统；②标配明场+暗场+偏光三种观察方式；③五孔转换器+明暗场物镜标配；④12V50W高亮度卤素灯照明；⑤大尺寸载物台242×200mm；⑥标配FMIA2024正版金相分析软件及1200万像素索尼芯片相机。适合金属学、矿物学、精密工程学研究及金相组织观察。

MT-FCM5100W 核心优势

无限远色差校正光学系统+明暗场/偏光观察：采用优良的无限远色差校正光学系统与模块化功能设计，标配明场、暗场、偏光三种观察方式，起偏器可360°调整偏振角，满足金属学、矿物学、精密工程学等多种研究需求。

明暗场物镜标配+五孔转换器：标配无限远明暗场物镜5X/10X/20X/50X，支持明场与暗场观察切换。滚珠内定位五孔转换器，物镜切换精准稳定，选配40X/60X/80X/100X拓展观察范围。

12V50W高亮度卤素灯+柯勒照明：采用柯拉照明方式，12V50W卤素灯亮度可调，高亮度满足暗场观察需求，孔径光阑与视场光阑可通过拨盘进行大小调整，调节顺畅舒适，视场照明均匀。

大尺寸载物台+可旋转圆形台板：机械移动载物台尺寸242×200mm，移动范围30×30mm，内置可旋转圆形载物台板（最大外径Ф130mm），异形观察窗口适合于不同规格试样，满足偏光镜检要求。

高刚性主体+人机工程设计：紧凑稳定的高刚性主体，充分体现防振要求。铰链式观察筒45°倾斜，操作时不需要长时间低头或平视，使操作者的颈与肩部得到有效释放。

标配齐全，一步到位：标配FMIA2024正版金相分析软件（150类别约760子模块）、1200万像素索尼芯片摄像装置、0.65X适配镜接口及高精度测微尺，偏光附件亦为标准配置，配置一步到位，开箱即用。
