电脑型金相显微镜

MT-4XC-W ｜三目倒置｜有限远光学系统｜长距平场物镜｜ 100X油镜｜ FMIA2024软件｜ 500万索尼相机｜金属学/矿物学/精密工程

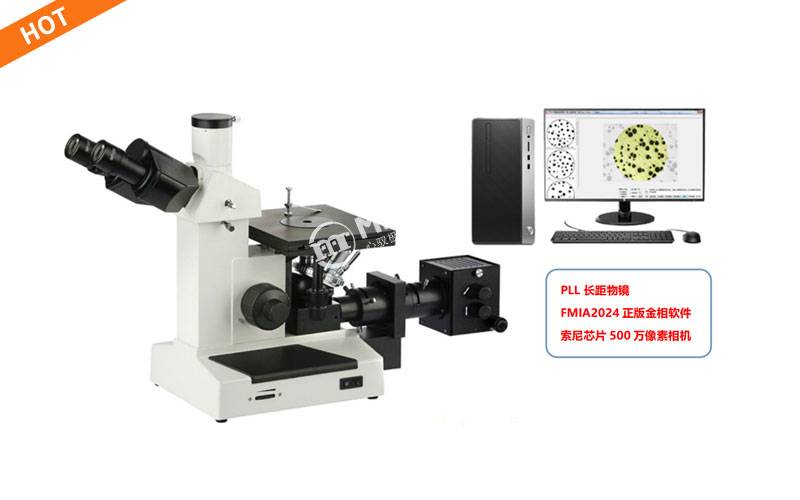

MT-4XC-W电脑型金相显微镜为三目倒置式金相显微镜，采用有限远色差校正光学系统，配置优良的长距平场消色差物镜与大视野平场目镜，照明系统采用柯勒照明方式，视场照明均匀。产品结构紧凑，操作方便舒适，适用于金相组织及表面形态的显微观察，是金属学、矿物学、精密工程学研究的理想仪器。标配长距平场消色差物镜10X/20X/40X/100X（油）、滚珠内定位四孔转换器（五孔选配）、铰链式双目/三目观察筒（30°倾斜）、双层机械移动载物台（180X150mm，行程15X15mm，内置可旋转圆形载物台板）、6V20W卤素灯柯勒照明系统。标配FMIA2024正版金相分析软件（U盘+加密锁+动态码验证）、500万像素索尼芯片摄像装置、0.65X适配镜接口及高精度测微尺，配置齐全，是金相组织及表面形态观察的理想选择。

如需了解电脑型金相显微镜MT-4XC-W报价、型号配置或定制方案，欢迎咨询。

获取产品报价咨询选型方案

产品核心卖点

长距平场物镜+100X油镜

标配长距平场消色差物镜10X/20X/40X/100X（油镜），成像清晰平坦，工作距离长，特别适合金相组织及表面形态的显微观察。100X油镜提供高倍显微观察能力。

柯勒照明+6V20W卤素灯

采用柯勒照明方式，孔径光阑与视场光阑可通过拨盘进行大小调整，调节顺畅舒适。6V20W卤素灯亮度可调，视场照明均匀，成像清晰。

机械载物台+可旋转圆形台板

双层机械移动载物台尺寸180X150mm，移动范围15X15mm，内置可旋转圆形载物台板，在进行偏光观察时可旋转圆形载物台板，满足偏光镜检的要求。

标配齐全，开箱即用

标配FMIA2024正版金相分析软件、500万像素索尼芯片摄像装置、0.65X适配镜接口及高精度测微尺，无需额外采购，开箱即可进行专业金相分析。

铰链式观察筒+灵活分光

铰链式双目/三目观察筒，30°倾斜，瞳距和屈光度可调。三目镜筒可连接摄像装置，对观察图像进行采集和保存，配置专业金相分析软件实现图像分析。

精密调焦+0.002mm高精度

粗微动同轴调焦机构，微调格值0.002mm，行程（从载物台表面焦点起）30mm，粗动松紧可调，带锁紧和限位装置，对焦精准可靠。

功能特点与结构组成

产品概述	三目倒置式金相显微镜，采用有限远色差校正光学系统，配置优良的长焦距平场消色差物镜与大视野平场目镜，照明系统采用柯勒照明方式，视场照明均匀。产品结构紧凑，操作方便舒适，适用于金相组织及表面形态的显微观察。
光学系统	有限远色差校正光学系统，成像清晰，色彩真实。
观察筒	铰链式双目镜筒/三目镜筒，30°倾斜，瞳距和屈光度可调。三目镜筒可连接摄像装置，对观察图像进行采集和保存。
目镜与物镜	大视野平场目镜WF10X/Φ18mm（选配WF16X/Φ11mm及带十字分化尺目镜）。长距平场消色差物镜：10X（WD8.90mm）、20X（WD3.75mm）、40X（WD2.69mm）、100X油镜（WD0.44mm），选配50X/60X/80X/100X。
转换器	滚珠内定位四孔转换器（选配五孔转换器），物镜切换精准、稳定。
调焦机构	粗微动同轴调焦机构，微调格值0.002mm，行程（从载物台表面焦点起）30mm，粗动松紧可调，带锁紧和限位装置。
载物台	双层机械移动载物台，尺寸180X150mm，移动范围15X15mm，内置可旋转圆形载物台板，满足偏光镜检的要求。
照明系统	采用柯拉照明方式，6V20W卤素灯亮度可调，孔径光阑与视场光阑可通过拨盘进行大小调整，调节顺畅舒适。
偏光扩展	选配起偏镜组和检偏镜组，起偏器可90°调整偏振角，以观察不同偏振状态下的显微图像。标配黄色、绿色、蓝色滤色片。
软件与成像系统	标配FMIA2024正版金相分析软件（U盘+加密锁+动态码验证）、500万像素索尼芯片摄像装置、0.65X适配镜接口、高精度测微尺（100x0.01mm / 100x0.01cm，校准点d=0.15mm / d=0.07mm）。

MT-4XC-W 主要技术参数

参数项目	规格参数
产品名称	电脑型金相显微镜
产品型号	MT-4XC-W
光学系统	有限远色差校正光学系统
观察方式	明场（选配偏光）
观察筒	铰链式双目/三目镜筒，30°倾斜，瞳距和屈光度可调
目镜（标配）	大视野平场目镜WF10X/Φ18mm（选配WF16X/Φ11mm及带十字分化尺目镜）
物镜（标配）	长距平场消色差物镜 PL L 10X/0.25 WD8.90mm PL L 20X/0.40 WD3.75mm PL L 40X/0.65 WD2.69mm SP 100X/0.90 WD0.44mm（油镜）
物镜（选配）	PL L 50X/0.70 WD2.02mm / PL L 60X/0.75 WD1.34mm / PL L 80X/0.80 WD0.96mm / PL L 100X/0.85 WD0.4mm
转换器	滚珠内定位四孔转换器（选配五孔转换器）
调焦机构	粗微动同轴调焦，微调格值0.002mm，行程30mm，粗动松紧可调，带锁紧和限位装置
载物台	双层机械移动载物台，尺寸180X150mm，移动范围15X15mm，内置可旋转圆形载物台板
照明系统	柯拉照明，6V20W卤素灯亮度可调，孔径光阑与视场光阑可调
滤色片	黄色滤色片、绿色滤色片、蓝色滤色片
金相分析软件（标配）	FMIA2024正版金相分析软件（U盘+加密锁+动态码验证），150类别约760子模块
摄像装置（标配）	500万像素索尼芯片摄像装置，0.65X适配镜接口（选配1200万像素）
测微尺（标配）	100x0.01mm / 100x0.01cm，校准点d=0.15mm / d=0.07mm
选配偏光	检偏镜组、起偏镜组
选配电脑	惠普商务机

* 以上参数仅供参考，如有变更，恕不另行通知。详细请咨询销售工程师。

FMIA2024正版金相图像分析软件

软件概述	FMIA2024金相图像分析软件是结合铸造企业、汽车配件企业、热处理企业、轴承钢行业、电力系统行业、铁路配件行业及各相关检测公司的金相检测需求开发的全新软件系统。涵盖国内外大量金相检测标准，集定量分析、定性分析于一身，新增景深合成、图像视野拼接功能，界面简洁，操作方便快捷。
软件组成	软件程序FMIA2024（U盘）+ 加密锁（USB型+动态码验证）+ 使用说明书（U盘内）+ 测微标尺（格值0.01mm）。终生免费调用所有模块，终生免费升级标准。
相机设置与图像采集	曝光时间、增益、清晰度、饱和度、伽玛值、对比度、亮度、白平衡、黑平衡等功能设置。支持批量拍摄、批量命名、批量保存、批量定倍打印等多图批量处理功能，使批量样品检验过程更加方便高效。
金相组织分析功能	软件库含150个类别约760个常用子模块，覆盖晶粒度、非金属夹杂、钢的显微组织、脱碳层分析、灰铁、球铁、碳钢球化等所有材料组织分析。具有自动、比较、辅助三种金相评级功能，终生免费升级新标准。
图像处理功能	色彩分离、灰度转换、阈值分割、二值化处理、图像增强、反相调整、锐化调整、划痕污迹处理、图像直方图等。测量工具多样化（距离、角度、两线夹角、矩形、点线距离、椭圆、多边形、平行线距、三点弧、三点圆等），测量数据可汇总导出Excel表格。
高级功能模块	内置EDF景深拓展功能（多焦面合成清晰图像）、图像拼接功能（大视场全景图像）。可定制显微镜电动台控制、图像共聚焦、三维光图、图像数据库等高级功能。
AI组织分析（可定制）	可定制AI组织分析模块，利用人工智能自动识别材料显微组织结构及分析，操作流程简单，降低人员劳动强度，提升检测效率与一致性。
报告模板与国标图库	自动生成图文并茂的金相组织分析报告，可选择单模块或多模块报告样式，可修改添加企业logo、公司名、检测过程等内容。内置数百种国标图库供学习参考。多图定倍打印、自定义图片名称、比例尺参数设置、导出PDF/Word/Excel、打印预览等功能。

应用领域

行业领域	典型应用
金属学	金属材料金相组织分析、晶粒度评级、非金属夹杂物检测、热处理组织观察、相变研究、金属表面形态分析
矿物学	矿物薄片观察、矿石结构分析、矿物晶体形态研究、岩石学分析、矿物鉴定与分类
精密工程学	精密零件表面质量检测、微加工表面分析、工程材料微观结构研究、失效分析、产品质量控制
教学科研/实验室	高校材料科学实验教学、研究生课题研究、工厂实验室材料检测、金相技能培训、材料微观组织观察与分析

标准配置清单

MT-4XC-W 电脑型金相显微镜标准装箱配置

部件	规格	数量	单位
观察筒	铰链式双目/三目镜筒，30°倾斜，瞳距和屈光度可调	1	套
目镜	大视野平场目镜WF10X/Φ18mm	2	只
物镜	长距平场消色差物镜 10X/20X/40X + SP 100X油镜	4	个
转换器	滚珠内定位四孔转换器	1	套
调焦机构	粗微动同轴调焦，微调0.002mm，行程30mm，带锁紧和限位装置	1	套
载物台	双层机械移动载物台180X150mm，移动范围15X15mm，内置可旋转圆形载物台板	1	套
照明系统	柯拉照明，6V20W卤素灯亮度可调，孔径/视场光阑可调	1	套
滤色片	黄色滤色片、绿色滤色片、蓝色滤色片	3	片
金相分析软件（标配）	FMIA2024正版金相分析软件（U盘+加密锁+动态码验证）	1	套
摄像装置（标配）	500万像素索尼芯片摄像装置，含0.65X适配镜接口	1	套
测微尺（标配）	100x0.01mm / 100x0.01cm，校准点d=0.15/0.07mm	1	套

* WF16X/Φ11mm目镜、带十字分化尺目镜、50X/60X/80X/100X物镜、五孔转换器、偏光附件、1200万像素摄像装置、惠普商务机等为选配，可根据需求灵活定制。

金相显微镜系列选型对比

根据检测需求选择合适的金相显微镜型号

型号	产品类型	光学系统	观察方式	物镜类型	载物台	照明	核心定位
MT-FX-41MW	电脑型研究级倒置	无限远色差校正	明场/暗场/偏光/DIC	明暗场5X/10X/20X/50X	三层平台240X250mm	12V100W卤素灯	研究级/倍率显示/ECO/DIC
MT-FXD-30MW	电脑型三目倒置	无限远色差校正	明场/偏光	平场消色差5X/10X/20X/50X	固定平台+移动尺120X78mm	12V50W卤素灯	标配软件相机/高性价比
MT-4XC-W	电脑型三目倒置	有限远色差校正	明场（选配偏光）	长距平场10X/20X/40X/100X油	双层机械180X150mm+旋转圆台	6V20W卤素灯	经典机型/含100X油镜/金属学矿物学/高性价比

* MT-4XC-W为电脑型金相显微镜，核心优势：①含100X油镜的长距平场消色差物镜；②标配FMIA2024正版金相分析软件及500万像素索尼芯片相机；③双层机械载物台内置可旋转圆形台板，支持偏光扩展；④柯勒照明视场均匀；⑤经典机型，高性价比。适合金属学、矿物学、精密工程学研究及金相组织观察。

MT-4XC-W 核心优势

长距平场物镜+100X油镜：标配长距平场消色差物镜10X/20X/40X/100X（油镜），成像清晰平坦，工作距离长，特别适合金相组织及表面形态的显微观察。100X油镜提供高倍显微观察能力，满足金属学、矿物学、精密工程学等领域的研究需求。

柯勒照明+6V20W卤素灯：采用柯勒照明方式，孔径光阑与视场光阑可通过拨盘进行大小调整，调节顺畅舒适。6V20W卤素灯亮度可调，视场照明均匀，成像清晰。

机械载物台+可旋转圆形台板：双层机械移动载物台尺寸180X150mm，移动范围15X15mm，内置可旋转圆形载物台板，在进行偏光观察时可旋转圆形载物台板，满足偏光镜检的要求。

精密调焦+0.002mm高精度：粗微动同轴调焦机构，微调格值0.002mm，行程（从载物台表面焦点起）30mm，粗动松紧可调，带锁紧和限位装置，对焦精准可靠。

FMIA2024正版软件+500万相机，标配齐全：标配FMIA2024正版金相分析软件（含150类别约760个常用子模块，终生免费升级标准）、500万像素索尼芯片摄像装置、0.65X适配镜接口及高精度测微尺，开箱即用，无需额外采购，高性价比之选。

经典机型，结构紧凑：产品结构紧凑，操作方便舒适，经典型号市场验证，稳定可靠，是金相组织及表面形态观察的理想选择。
