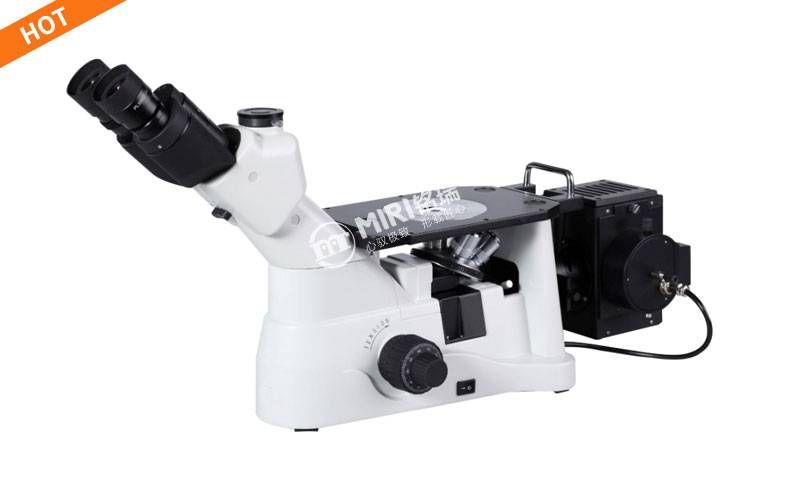

大型三目倒置金相显微镜

MT-FXD-30M ｜三目倒置｜无限远光学系统｜明场/偏光观察｜机械移动尺120X78mm ｜教学科研/工厂实验室

MT-FXD-30M大型三目倒置金相显微镜为三目倒置式金相显微镜，采用全新设计的无限远色差校正光学系统，可提供优越的图像质量和稳固可靠的机械结构。该机操作简便，附件齐全，支持明场、偏光观察方式，广泛应用于教学科研金相分析以及工厂实验室材料检测。标配无限远长距平场消色差物镜5X/10X/20X/50X（100X选配）、内定位五孔转换器、铰链式三目头（45°倾斜，分光比双目100%或双目:三目=80%:20%）、固定平台（160X250mm）及机械式移动尺（行程120X78mm，含延伸板）、12V50W卤素灯反射照明系统。软件、摄像装置、适配镜接口、测微尺及电脑均为选配，可根据实际需求灵活定制，是教学科研金相分析及工厂实验室材料检测的理想选择。

如需了解大型三目倒置金相显微镜MT-FXD-30M报价、型号配置或定制方案，欢迎咨询。

获取产品报价咨询选型方案

产品核心卖点

无限远光学系统+明场/偏光观察

采用无限远色差校正光学系统，成像清晰，色彩真实。支持明场、偏光两种观察方式，满足教学科研金相分析及工厂实验室材料检测需求。

机械移动尺+延伸板，灵活拓展

固定平台尺寸160X250mm，配机械式移动尺行程120X78mm，标配载物台延伸板，拓展应用空间，满足不同客户的多样化使用需求。

低手位调焦+0.002mm高精度

低手位粗微调同轴调焦机构，粗调每转行程38mm，微调精度0.002mm，带松紧调节装置和快速聚焦随机限位装置，操作舒适，对焦精准。

灵活选配+可扩展软件系统

可灵活选配FMIA2024正版金相分析软件（150类别约760子模块）、FCL-RS图像测量软件、焊缝熔深软件、孔隙率软件、粒度软件，以及1200万像素索尼芯片摄像装置、0.5X适配镜接口、高精度测微尺及惠普商务机。

铰链式三目头+灵活分光

铰链式三目头，45°倾斜，瞳距54-75mm可调，单边视度调节±5屈光度。分光比双目100%或双目:三目=80%:20%，可进行摄影摄像，对观察图像进行采集和保存。

12V50W卤素灯+柯拉照明

反射式柯拉照明器，自适应100V~240V宽电压，12V50W进口卤素灯，中心可调，亮度连续可调，带可变孔径光栏和中心可调视场光栏，提供均匀明亮的照明效果。

功能特点与结构组成

产品概述	大型三目倒置式金相显微镜，采用无限远色差校正光学系统，操作简便，附件齐全，广泛应用于教学科研金相分析以及工厂实验室材料检测。支持明场、偏光观察方式。
光学系统	无限远色差校正光学系统，成像清晰，色彩真实。
观察筒	铰链式三目头，45°倾斜，瞳距调节范围54-75mm，单边视度调节±5屈光度，分光比双目100%或双目:三目=80%:20%。
目镜与物镜	高眼点、超宽视野平场目镜PL10X/22mm（选配PL15X/16mm及带十字分化尺目镜）。无限远长距平场消色差物镜：5X（WD10.8mm）、10X（WD12.2mm）、20X（WD4.0mm）、50X（WD7.9mm），100X（WD2.1mm）选配。
转换器	内定位五孔转换器，物镜切换精准、稳定。
调焦机构	低手位粗微调同轴调焦机构，粗调每转行程38mm，微调每转行程0.2mm，微调精度0.002mm，带松紧调节装置和快速聚焦随机限位装置。
载物台	固定平台尺寸160X250mm，金属载物台板中心孔φ12mm。配机械式移动尺，行程120X78mm，标配载物台延伸板，拓展应用空间。
照明系统	反射式柯拉照明器，带可变孔径光栏和中心可调视场光栏，自适应100V~240V宽电压，12V50W进口卤素灯，中心可调，亮度连续可调。
偏光附件	检偏镜可360°旋转，起偏镜和检偏镜均可移出光路。标配绿色滤色片、蓝色滤色片（Φ32mm）。
选配扩展	可选配FMIA2024金相分析软件、FCL-RS图像测量软件、焊缝熔深软件、孔隙率软件、粒度软件、USB2.0索尼芯片1200万像素摄像装置、0.5X适配镜接口、高精度测微尺及惠普商务机。

MT-FXD-30M 主要技术参数

参数项目	规格参数
产品名称	大型三目倒置金相显微镜
产品型号	MT-FXD-30M
光学系统	无限远色差校正光学系统
观察方式	明场、偏光
观察筒	铰链式三目头，45°倾斜，瞳距54-75mm，单边视度调节±5屈光度，分光比双目100%或双目:三目=80%:20%
目镜（标配）	高眼点、超宽视野平场目镜PL10X/22mm（选配PL15X/16mm及带十字分化尺目镜）
物镜（标配）	无限远长距平场消色差物镜 LMPL5X/0.15 WD10.8mm LMPL10X/0.30 WD12.2mm LMPL20X/0.45 WD4.0mm LMPL50X/0.55 WD7.9mm
物镜（选配）	无限远长距平场消色差物镜 LMPL100X/0.80 WD2.1mm
转换器	内定位五孔转换器
调焦机构	低手位粗微调同轴，粗调每转行程38mm，微调每转行程0.2mm，微调精度0.002mm，带松紧调节装置和快速聚焦随机限位装置
载物台	固定平台尺寸160X250mm，金属载物台板中心孔φ12mm；机械式移动尺行程120X78mm，标配载物台延伸板
照明系统	反射式柯拉照明器，自适应100V~240V宽电压，12V50W进口卤素灯，中心可调，亮度连续可调，带可变孔径光栏和中心可调视场光栏
偏光附件	检偏镜360°旋转，起偏镜和检偏镜均可移出光路；绿色滤色片、蓝色滤色片（Φ32mm）
选配软件	FMIA2024正版金相分析软件 / FCL-RS图像测量软件 / 焊缝熔深软件 / 孔隙率软件 / 粒度软件
选配摄像装置	USB2.0索尼芯片1200万像素摄像装置，0.5X适配镜接口
选配测微尺	100x0.01mm / 100x0.01cm
选配电脑	惠普商务机

* 以上参数仅供参考，如有变更，恕不另行通知。详细请咨询销售工程师。

选配软件系统（多种专业配套软件）

软件名称	功能介绍
FCL-RS图像测量软件	支持多种国际语言，具有图像捕捉、图像测量（周长、宽度、半径、圆周及角度计算）、图像处理（自动曝光、白平衡、黑平衡）、全景自动拼接、视频EDF景深扩展、视频叠加时间/比例尺、数据测量与图像准确图层融合等功能。相机可选2000万、1200万、500万像素。
FMIA2024金相分析软件	包含150个类别约760个常用子模块，覆盖晶粒度、非金属夹杂、钢的显微组织、脱碳层分析、灰铁、球铁、碳钢球化等所有材料的组织分析。自动/比较/辅助三种评级功能，可根据客户需求定制检测模块及报告模板，终生免费升级标准，支持Windows 10/11。
焊缝熔深软件	专业焊缝宏观测量软件，可测量内/外焊缝熔深度、内/外焊缝宽度、内/外焊缝余高、内外焊缝重合量、内/外焊缝中心偏移量、气孔直径、孔密度等。支持焊接气孔、夹渣、裂纹、未焊透、未熔合、咬边等缺陷检测，可导出焊缝测量报告。具有定倍打印、几何测量、图像采集、图像处理、图像拼接等功能。
孔隙率软件	适用于所有材料的孔隙测量分析，符合VW50093和VW50097标准。具有图像采集、图像处理、图像拼接、几何测量、硬件标定、生成报告等功能，可分析每个孔隙的周长、面积、长轴、短轴、等效圆直径、长径比、圆形度等数据。
粒度软件	适用于不同类型颗粒的分析测量，具有多种模块可供选择（测量面积、彩色提取、清晰颗粒、接近正圆颗粒、模糊颗粒、非圆形粘连分割、圆形粘连分割、中间有空洞的颗粒等）。可分析每个颗粒的周长、面积、长轴、短轴、直径、形状比、颗粒总数、平均直径等数据。

应用领域

行业领域	典型应用
教学科研	高校材料科学实验教学、研究生课题研究、金相技能培训、材料微观组织观察与分析、金相制样教学演示
工厂实验室材料检测	金属材料入厂检验、原材料质量管控、产品金相抽检、晶粒度评级、非金属夹杂物分析、脱碳层检验
铸造/冶炼/热处理	铸造件金相分析、球墨铸铁/灰铸铁检测、冶炼过程组织监控、热处理组织评级、渗碳层深度测量、淬硬层分析
精密工程学/科研	精密零件检测、表面质量分析、失效分析、金属相变研究、新材料研发、交叉学科微观分析

标准配置清单

MT-FXD-30M 大型三目倒置金相显微镜标准装箱配置

部件	规格	数量	单位
观察筒	铰链式三目头，45°倾斜，瞳距54-75mm，单边视度调节±5屈光度，分光比双目100%或80%:20%	1	套
目镜	高眼点、超宽视野平场目镜PL10X/22mm	2	只
物镜	平场消色差物镜 5X/10X/20X/50X	4	个
转换器	内定位五孔转换器	1	套
镜体	低手位粗微调同轴，粗调每转38mm，微调精度0.002mm，带松紧调节装置和快速聚焦随机限位装置	1	套
载物台	固定平台160X250mm，金属载物台板中心孔φ12mm，机械式移动尺行程120X78mm，载物台延伸板	1	套
反射照明系统	反射式柯拉照明器，100V~240V宽电压，12V50W进口卤素灯，亮度连续可调，带可变孔径光栏和中心可调视场光栏	1	套
偏光附件	检偏镜360°旋转，起偏镜和检偏镜均可移出光路	1	套
滤色片	绿色滤色片、蓝色滤色片（Φ32mm）	2	片

* 100X物镜、PL15X/16mm目镜、带十字分化尺目镜、FMIA2024金相分析软件、FCL-RS图像测量软件、焊缝熔深软件、孔隙率软件、粒度软件、USB2.0索尼芯片1200万摄像装置、0.5X适配镜接口、测微尺、惠普商务机等均为选配，可根据需求灵活定制。

金相显微镜系列选型对比

根据检测需求选择合适的金相显微镜型号

型号	产品类型	光学系统	观察方式	物镜类型	载物台	照明	核心定位
MT-FX-41MW	电脑型研究级倒置	无限远色差校正	明场/暗场/偏光/DIC	明暗场5X/10X/20X/50X	三层平台240X250mm	12V100W卤素灯	研究级/倍率显示/ECO/DIC
MT-FXD-30MW	电脑型三目倒置	无限远色差校正	明场/偏光	平场消色差5X/10X/20X/50X	固定平台+移动尺120X78mm	12V50W卤素灯	标配软件相机/高性价比
MT-FXD-30M	大型三目倒置	无限远色差校正	明场/偏光	平场消色差5X/10X/20X/50X	固定平台+移动尺120X78mm+延伸板	12V50W卤素灯	大型机身/教学科研/工厂检测/选配灵活

* MT-FXD-30M为大型三目倒置金相显微镜，核心优势：①无限远色差校正光学系统；②明场+偏光观察方式；③机械式移动尺行程120X78mm，标配载物台延伸板；④大型机身设计，稳固可靠；⑤软件/相机/配件灵活选配。适合教学科研金相分析及工厂实验室材料检测。

MT-FXD-30M 核心优势

无限远色差校正光学系统：采用全新设计的无限远色差校正光学系统，成像清晰，色彩真实，为教学科研金相分析及工厂实验室材料检测提供优越的图像质量。

明场+偏光观察，满足多元需求：支持明场及偏光两种观察方式，配备360°旋转检偏镜，起偏镜和检偏镜均可移出光路，适应教学科研及工厂检测的多种应用场景。

机械移动尺+延伸板，灵活拓展：固定平台尺寸160X250mm，配机械式移动尺行程120X78mm，标配载物台延伸板，拓展应用空间，满足不同客户的多样化使用需求。

低手位调焦+0.002mm高精度：低手位粗微调同轴调焦机构，粗调每转行程38mm，微调每转行程0.2mm，微调精度0.002mm，带松紧调节装置和快速聚焦随机限位装置，操作舒适，对焦精准。

灵活选配+可扩展软件系统：可灵活选配FMIA2024正版金相分析软件（150类别约760子模块，终生免费升级）、FCL-RS图像测量软件、焊缝熔深软件、孔隙率软件、粒度软件等多种专业配套软件，以及USB2.0索尼芯片1200万像素摄像装置、0.5X适配镜接口、高精度测微尺及惠普商务机，满足不同用户与不同应用场景的需求。

大型机身+12V50W卤素灯：大型机身设计，稳固可靠。反射式柯拉照明器，自适应100V~240V宽电压，12V50W进口卤素灯，中心可调，亮度连续可调，带可变孔径光栏和中心可调视场光栏，提供均匀明亮的照明效果。
