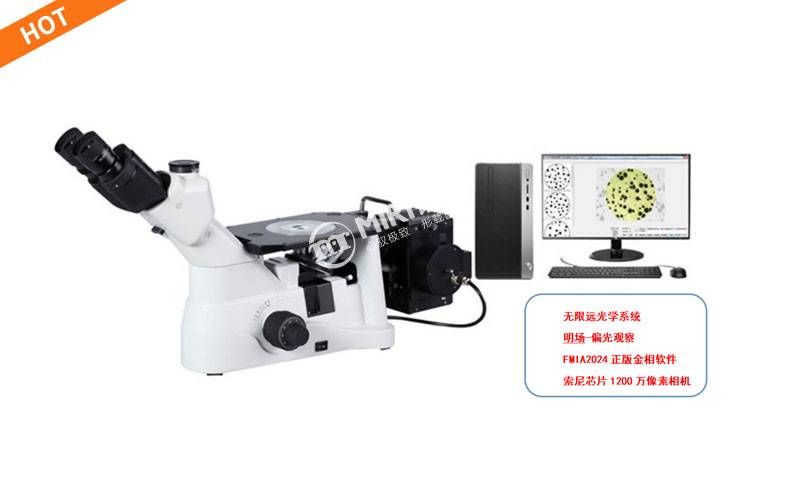

电脑型金相显微镜

MT-FXD-30MW ｜三目倒置｜无限远光学系统｜明场/偏光观察｜ FMIA2024金相软件｜ 1200万索尼相机｜教学科研/工厂实验室

MT-FXD-30MW电脑型金相显微镜为三目倒置式金相显微镜，采用全新设计的无限远色差校正光学系统，可提供优越的图像质量和稳固可靠的机械结构。该机操作简便，附件齐全，支持明场、偏光观察方式，广泛应用于教学科研金相分析以及工厂实验室材料检测。标配无限远长距平场消色差物镜5X/10X/20X/50X（100X选配）、内定位五孔转换器、铰链式三目头（45°倾斜，分光比双目100%或双目:三目=80%:20%）、固定平台（160X250mm）及机械式移动尺（行程120X78mm）、12V50W卤素灯反射照明系统。标配FMIA2024正版金相分析软件（U盘+加密锁+动态码验证）、USB2.0索尼芯片1200万摄像装置、0.5X适配镜接口及高精度测微尺，配置齐全，高性价比，是教学科研金相分析及工厂实验室材料检测的理想选择。

如需了解电脑型金相显微镜MT-FXD-30MW报价、型号配置或定制方案，欢迎咨询。

获取产品报价咨询选型方案

产品核心卖点

无限远光学系统+明场/偏光观察

采用无限远色差校正光学系统，成像清晰，色彩真实。支持明场、偏光两种观察方式，满足教学科研金相分析及工厂实验室材料检测需求。

标配齐全，开箱即用

标配FMIA2024正版金相分析软件、USB2.0索尼芯片1200万摄像装置、0.5X适配镜接口及高精度测微尺，无需额外采购，开箱即可进行专业金相分析。

机械移动尺+延伸板，灵活拓展

固定平台尺寸160X250mm，配机械式移动尺行程120X78mm，可加装载物台延伸板，拓展应用空间，满足不同客户的多样化使用需求。

低手位调焦+0.002mm高精度

低手位粗微调同轴调焦机构，粗调每转行程38mm，微调精度0.002mm，带松紧调节装置和快速聚焦随机限位装置，操作舒适，对焦精准。

FMIA2024软件+1200万相机

标配FMIA2024正版金相分析软件，含150个类别约760个常用子模块，覆盖晶粒度、非金属夹杂、脱碳层等所有材料组织分析，终生免费升级标准。配合1200万像素索尼芯片相机，专业金相分析一机到位。

铰链式三目头+灵活分光

铰链式三目头，45°倾斜，瞳距54-75mm可调，单边视度调节±5屈光度。分光比双目100%或双目:三目=80%:20%，可进行摄影摄像，对观察图像进行采集和保存。

功能特点与结构组成

产品概述	三目倒置式金相显微镜，采用无限远色差校正光学系统，操作简便，附件齐全，广泛应用于教学科研金相分析以及工厂实验室材料检测。支持明场、偏光观察方式。
光学系统	无限远色差校正光学系统，成像清晰，色彩真实。
观察筒	铰链式三目头，45°倾斜，瞳距调节范围54-75mm，单边视度调节±5屈光度，分光比双目100%或双目:三目=80%:20%。
目镜与物镜	高眼点、超宽视野平场目镜PL10X/22mm（选配PL15X/16mm及带十字分化尺目镜）。无限远长距平场消色差物镜：5X（WD10.8mm）、10X（WD12.2mm）、20X（WD4mm）、50X（WD7.9mm），100X（WD2.1mm）选配。
转换器	内定位五孔转换器，物镜切换精准、稳定。
调焦机构	低手位粗微调同轴调焦机构，粗调每转行程38mm，微调每转行程0.2mm，微调精度0.002mm，带松紧调节装置和快速聚焦随机限位装置。
载物台	固定平台尺寸160X250mm，金属载物台板中心孔φ12mm。配机械式移动尺，行程120X78mm，可加装载物台延伸板，拓展应用空间。
照明系统	反射式柯拉照明器，带可变孔径光栏和中心可调视场光栏，自适应100V~240V宽电压，12V50W进口卤素灯，中心可调，亮度连续可调。
偏光附件	检偏镜可360°旋转，起偏镜和检偏镜均可移出光路。标配绿色滤色片、蓝色滤色片（Φ32mm）。
软件与成像系统	标配FMIA2024正版金相分析软件（U盘+加密锁+动态码验证）、USB2.0索尼芯片1200万像素摄像装置、0.5X适配镜接口、高精度测微尺（100x0.01mm / 100x0.01cm）。

MT-FXD-30MW 主要技术参数

参数项目	规格参数
产品名称	电脑型金相显微镜
产品型号	MT-FXD-30MW
光学系统	无限远色差校正光学系统
观察方式	明场、偏光
观察筒	铰链式三目头，45°倾斜，瞳距54-75mm，单边视度调节±5屈光度，分光比双目100%或双目:三目=80%:20%
目镜（标配）	高眼点、超宽视野平场目镜PL10X/22mm（选配PL15X/16mm及带十字分化尺目镜）
物镜（标配）	无限远长距平场消色差物镜 LMPL5X/0.15 WD10.8mm LMPL10X/0.30 WD12.2mm LMPL20X/0.45 WD4mm LMPL50X/0.55 WD7.9mm
物镜（选配）	无限远长距平场消色差物镜 LMPL100X/0.80 WD2.1mm
转换器	内定位五孔转换器
调焦机构	低手位粗微调同轴，粗调每转行程38mm，微调每转行程0.2mm，微调精度0.002mm，带松紧调节装置和快速聚焦随机限位装置
载物台	固定平台尺寸160X250mm，金属载物台板中心孔φ12mm；机械式移动尺行程120X78mm，可加装载物台延伸板
照明系统	反射式柯拉照明器，自适应100V~240V宽电压，12V50W进口卤素灯，中心可调，亮度连续可调，带可变孔径光栏和中心可调视场光栏
偏光附件	检偏镜360°旋转，起偏镜和检偏镜均可移出光路；绿色滤色片、蓝色滤色片（Φ32mm）
金相分析软件（标配）	FMIA2024正版金相分析软件（U盘+加密锁+动态码验证），150类别约760子模块，支持自动/比较/辅助评级、EDF、拼接、AI分析
摄像装置（标配）	USB2.0索尼芯片1200万像素摄像装置，0.5X适配镜接口（选配USB3.0 1200万/2000万+1X适配镜）
测微尺（标配）	100x0.01mm / 100x0.01cm
选配电脑	惠普商务机

* 以上参数仅供参考，如有变更，恕不另行通知。详细请咨询销售工程师。

FMIA2024正版金相图像分析软件

软件概述	FMIA2024金相图像分析软件是结合铸造企业、汽车配件企业、热处理企业、轴承钢行业、电力系统行业、铁路配件行业及各相关检测公司的金相检测需求开发的全新软件系统。涵盖国内外大量金相检测标准，集定量分析、定性分析于一身，新增景深合成、图像视野拼接功能，界面简洁，操作方便快捷。
软件组成	软件程序FMIA2024（U盘）+ 加密锁（USB型+动态码验证）+ 使用说明书（U盘内）+ 测微标尺（格值0.01mm）。终生免费调用所有模块，终生免费升级标准。
相机设置与图像采集	曝光时间、增益、清晰度、饱和度、伽玛值、对比度、亮度、白平衡、黑平衡等功能设置。支持批量拍摄、批量命名、批量保存、批量定倍打印等多图批量处理功能，使批量样品检验过程更加方便高效。
金相组织分析功能	软件库含150个类别约760个常用子模块，覆盖晶粒度、非金属夹杂、钢的显微组织、脱碳层分析、灰铁、球铁、碳钢球化等所有材料组织分析。具有自动、比较、辅助三种金相评级功能，终生免费升级新标准。
图像处理功能	色彩分离、灰度转换、阈值分割、二值化处理、图像增强、反相调整、锐化调整、划痕污迹处理、图像直方图等。测量工具多样化（距离、角度、两线夹角、矩形、点线距离、椭圆、多边形、平行线距、三点弧、三点圆等），测量数据可汇总导出Excel表格。
高级功能模块	内置EDF景深拓展功能（多焦面合成清晰图像）、图像拼接功能（大视场全景图像）。可定制显微镜电动台控制、图像共聚焦、三维光图、图像数据库等高级功能。
AI组织分析（可定制）	可定制AI组织分析模块，利用人工智能自动识别材料显微组织结构及分析，操作流程简单，降低人员劳动强度，提升检测效率与一致性。
报告模板与国标图库	自动生成图文并茂的金相组织分析报告，可选择单模块或多模块报告样式，可修改添加企业logo、公司名、检测过程等内容。内置数百种国标图库供学习参考。多图定倍打印、自定义图片名称、比例尺参数设置、导出PDF/Word/Excel、打印预览等功能。

应用领域

行业领域	典型应用
教学科研	高校材料科学实验教学、研究生课题研究、金相技能培训、材料微观组织观察与分析、金相制样教学演示
工厂实验室材料检测	金属材料入厂检验、原材料质量管控、产品金相抽检、晶粒度评级、非金属夹杂物分析、脱碳层检验
铸造/冶炼/热处理	铸造件金相分析、球墨铸铁/灰铸铁检测、冶炼过程组织监控、热处理组织评级、渗碳层深度测量、淬硬层分析
精密工程学/科研	精密零件检测、表面质量分析、失效分析、金属相变研究、新材料研发、交叉学科微观分析

标准配置清单

MT-FXD-30MW 电脑型金相显微镜标准装箱配置

部件	规格	数量	单位
观察筒	铰链式三目头，45°倾斜，瞳距54-75mm，单边视度调节±5屈光度，分光比双目100%或80%:20%	1	套
目镜	高眼点、超宽视野平场目镜PL10X/22mm	2	只
物镜	平场消色差物镜 5X/10X/20X/50X	4	个
转换器	内定位五孔转换器	1	套
镜体	低手位粗微调同轴，粗调每转38mm，微调精度0.002mm，带松紧调节装置和快速聚焦随机限位装置	1	套
载物台	固定平台160X250mm，金属载物台板中心孔φ12mm，机械式移动尺行程120X78mm，载物台延伸板	1	套
反射照明系统	反射式柯拉照明器，100V~240V宽电压，12V50W进口卤素灯，亮度连续可调，带可变孔径光栏和中心可调视场光栏	1	套
偏光附件	检偏镜360°旋转，起偏镜和检偏镜均可移出光路	1	套
滤色片	绿色滤色片、蓝色滤色片（Φ32mm）	2	片
金相分析软件（标配）	FMIA2024正版金相分析软件（U盘+加密锁+动态码验证）	1	套
摄像装置（标配）	USB2.0索尼芯片1200万像素摄像装置，含0.5X适配镜接口	1	套
测微尺（标配）	100x0.01mm / 100x0.01cm	1	套

* 100X物镜、PL15X/16mm目镜、带十字分化尺目镜、USB3.0 1200万/2000万像素摄像装置、1X适配镜接口、惠普商务机等为选配，可根据需求灵活定制。

金相显微镜系列选型对比

根据检测需求选择合适的金相显微镜型号

型号	产品类型	光学系统	观察方式	物镜类型	载物台	照明	核心定位
MT-FX-41MW	电脑型研究级倒置	无限远色差校正	明场/暗场/偏光/DIC	明暗场5X/10X/20X/50X	三层平台240X250mm	12V100W卤素灯	研究级/倍率显示/ECO/DIC
MT-FX-41M	研究级三目倒置	无限远色差校正	明场/暗场/偏光/DIC	明暗场5X/10X/20X/50X	三层平台240X250mm	12V100W卤素灯	研究级/倍率显示/ECO/选配灵活
MT-FXD-30MW	电脑型三目倒置	无限远色差校正	明场/偏光	平场消色差5X/10X/20X/50X	固定平台+移动尺120X78mm	12V50W卤素灯	教学科研/工厂检测/高性价比/标配齐全

* MT-FXD-30MW为电脑型金相显微镜，核心优势：①无限远色差校正光学系统；②标配FMIA2024正版金相分析软件及1200万像素索尼芯片相机；③明场+偏光观察方式；④机械式移动尺行程120X78mm，可加装延伸板；⑤配置齐全，开箱即用，高性价比。适合教学科研金相分析及工厂实验室材料检测。

MT-FXD-30MW 核心优势

无限远色差校正光学系统：采用全新设计的无限远色差校正光学系统，成像清晰，色彩真实，为教学科研金相分析及工厂实验室材料检测提供优越的图像质量。

明场+偏光观察，满足多元需求：支持明场及偏光两种观察方式，配备360°旋转检偏镜，起偏镜和检偏镜均可移出光路，适应教学科研及工厂检测的多种应用场景。

机械移动尺+延伸板，灵活拓展：固定平台尺寸160X250mm，配机械式移动尺行程120X78mm，可加装载物台延伸板，拓展应用空间，满足不同客户的多样化使用需求。

低手位调焦+0.002mm高精度：低手位粗微调同轴调焦机构，粗调每转行程38mm，微调每转行程0.2mm，微调精度0.002mm，带松紧调节装置和快速聚焦随机限位装置，操作舒适，对焦精准。

FMIA2024正版软件+1200万相机，标配齐全：标配FMIA2024正版金相分析软件（含150类别约760个常用子模块，终生免费升级标准），USB2.0索尼芯片1200万像素摄像装置、0.5X适配镜接口及高精度测微尺，开箱即用，无需额外采购，高性价比之选。

12V50W进口卤素灯+柯拉照明：反射式柯拉照明器，自适应100V~240V宽电压，12V50W进口卤素灯，中心可调，亮度连续可调，带可变孔径光栏和中心可调视场光栏，提供均匀明亮的照明效果。
