电脑型金相显微镜

MT-CX-40MW ｜无限远光学系统｜五孔转换器｜斜照明｜ FMIA2024金相软件｜ 1200万索尼相机｜金相分析/工业检测/教学科研

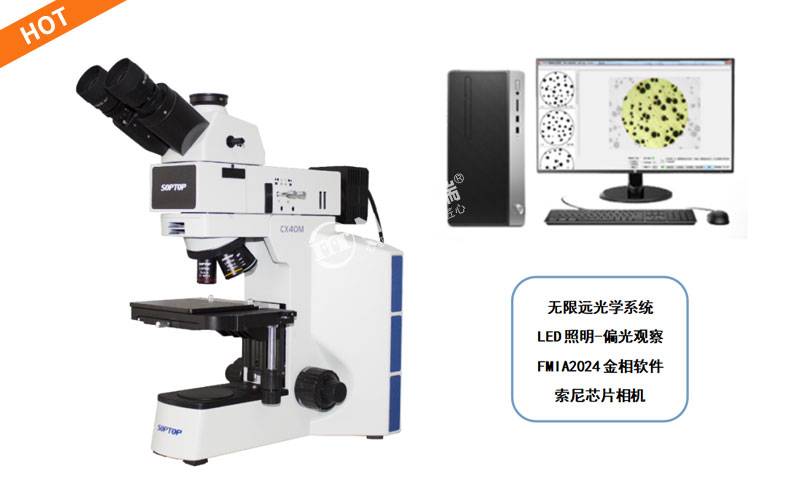

MT-CX-40MW电脑型金相显微镜，为三目正置式金相显微镜，具有优异的成像性能，舒适的操作体验，为客户提供高性价比的金相分析及工业检测解决方案。本机采用无限远色差校正光学系统，标配无限远长距平场消色差物镜5X/10X/20X/50X（100X选配）、铰链式三目观察筒（360°旋转，两档分光比）、高眼点大视野平场目镜PL10X/22mm、内定位五孔转换器、双层机械移动平台（175X145mm，76X42mm行程）、低手位粗微同轴调焦机构（微调精度0.002mm，最大样品高度78mm）及反射式柯拉照明系统（5W LED，带斜照明装置、视场光阑与孔径光阑）。标配FMIA2024正版金相分析软件、1200万像素索尼芯片USB3.0摄像装置、0.5X适配镜接口及高精度测微尺，选配电脑即可组成完整的电脑型金相显微镜系统，适用于金相分析、工业检测、教学科研等领域。

如需了解电脑型金相显微镜MT-CX-40MW报价、型号配置或定制方案，欢迎咨询。

获取产品报价咨询选型方案

产品核心卖点

FMIA2024正版金相分析软件

标配FMIA2024正版金相分析软件（U盘+加密锁+动态码验证），含150个类别约760个常用子模块，覆盖晶粒度、非金属夹杂、脱碳层等所有材料组织分析，终生免费升级标准。

斜照明装置，增强对比度

反射照明系统配备斜照明装置，可使物体表面不同材质部分呈现立体图案，显著增加观察的对比度与视觉效果，尤其适用于表面细微特征的检测。

五孔转换器标配，扩展性强

内定位五孔转换器为标准配置，可同时安装5个物镜，支持100X物镜扩展，满足不同倍率金相观察需求。

最大样品高度78mm

带平台位置上下调节机构，最大样品高度达78mm，可容纳较高样品的观察与检测，满足多样化样品需求。

新生儿舒适角度观察筒

30°倾斜铰链式三目观察筒，采用新生儿睡床最佳舒适角度设计，有效缓解长时间工作疲劳，瞳距54-75mm，单边视度调节±5屈光度。

1200万索尼相机+测微尺

标配1200万像素索尼芯片USB3.0摄像装置及0.5X适配镜接口，配合FMIA2024金相分析软件及高精度测微尺，实现专业金相图像采集、评级与定量分析。

LED柯拉照明+偏光

柯拉照明系统，单颗5W LED暖白光，带视场光阑与孔径光阑（中心可调），预设起偏镜、检偏镜与滤色片插槽，实现简易偏光观察，有效避免杂光干扰。

灵活选配，扩展性强

可选配100X物镜、透反射两用机架、透射照明系统、多种目镜及滤色片等，满足不同应用场景的个性化需求。

功能特点与结构组成

产品概述	具有优异的成像性能，舒适的操作体验，为客户提供高性价比的金相分析及工业检测解决方案。适用于金相分析、工业检测、教学科研等领域。
光学系统	无限远色差校正光学系统，成像清晰，色彩真实。
观察筒	30°倾斜，铰链式三目观察筒，360°旋转；瞳距54-75mm，单边视度±5屈光度；两档分光比双目:三目=100:0或50:50。
目镜与物镜	高眼点大视野平场目镜PL10X/22mm（可选配PL15X/16mm及带测微尺目镜）。无限远长距平场消色差物镜：5X（WD10.8）、10X（WD12.2）、20X（WD4.0）、50X（WD7.9），100X（WD2.1）选配。
转换器	内定位五孔转换器（标配），支持5个物镜安装。
调焦与载物台	反射机架，低手位粗微同轴调焦，粗调28mm，微调精度0.002mm，带防下滑松紧调节和上限位装置，最大样品高度78mm。双层机械移动平台，面积175X145mm，移动范围76X42mm，可配透反两用玻璃载物台板。
照明系统	反射式柯拉照明，自适应100V-240V，单颗5W LED暖色（3000-3300K），光强连续可调，带视场光阑与孔径光阑（中心可调），带斜照明装置，预设起偏镜、检偏镜与滤色片插槽。
金相分析系统	标配FMIA2024正版金相分析软件（U盘+加密锁+动态码验证）、1200万像素索尼芯片USB3.0摄像装置、0.5X适配镜接口、高精度测微尺（0.01mm）。

MT-CX-40MW 主要技术参数

参数项目	规格参数
产品名称	电脑型金相显微镜
产品型号	MT-CX-40MW
光学系统	无限远色差校正光学系统
观察筒	30°倾斜，铰链式三目观察筒，360°旋转，瞳距54-75mm，单边视度±5屈光度，两档分光比100:0或50:50
目镜	高眼点大视野平场目镜PL10X/22mm（选配PL15X/16mm及带测微尺目镜）
物镜（标配）	无限远长距平场消色差物镜 LMPL5X/0.15 WD10.8mm LMPL10X/0.30 WD12.2mm LMPL20X/0.45 WD4.00mm LMPL50X/0.55 WD7.9mm
物镜（选配）	无限远长距平场消色差物镜 LMPL100X/0.80 WD2.1mm
转换器	内定位五孔转换器（标配）
调焦机构	低手位粗微同轴调焦，粗调28mm，微调精度0.002mm，带防下滑松紧调节和上限位装置，最大样品高度78mm
载物台	双层机械移动平台，面积175X145mm，移动范围76X42mm，可配透反两用玻璃载物台板
反射照明系统	柯拉照明，5W LED暖色（3000-3300K），光强连续可调，带视场光阑/孔径光阑（中心可调），带斜照明装置，预设起偏镜/检偏镜/滤色片插槽
金相分析软件（标配）	FMIA2024正版金相分析软件（U盘+加密锁+动态码验证），150类别约760子模块，支持自动/比较/辅助评级、EDF、拼接、AI分析
摄像装置（标配）	1200万像素索尼芯片USB3.0摄像装置，0.5X适配镜接口
测微尺（标配）	高精度测微尺（0.01mm）
选配透射照明	5W LED，透射灯室，摇出式消色差聚光镜（N.A0.9）
选配电脑	品牌商务机

* 以上参数仅供参考，如有变更，恕不另行通知。详细请咨询销售工程师。

FMIA2024正版金相图像分析软件

软件概述	FMIA2024金相图像分析软件是结合铸造企业、汽车配件企业、热处理企业、轴承钢行业、电力系统行业、铁路配件行业及各相关检测公司的金相检测需求开发的全新软件系统。涵盖国内外大量金相检测标准，集定量分析、定性分析于一身，新增景深合成、图像视野拼接功能，界面简洁，操作方便快捷。
软件组成	软件程序FMIA2024（U盘）+ 加密锁（USB型+动态码验证）+ 使用说明书（U盘内）+ 测微标尺（格值0.01mm）。终生免费调用所有模块，终生免费升级标准。
批量拍摄与归档	支持批量拍摄、批量命名、批量保存、批量定倍打印等多图批量处理功能，使批量样品检验过程更加方便高效。
金相组织分析功能	软件库含150个类别约760个常用子模块，覆盖晶粒度、非金属夹杂、钢的显微组织、脱碳层分析、灰铁、球铁、碳钢球化等所有材料组织分析。具有自动、比较、辅助三种金相评级功能，终生免费升级新标准。
高级功能模块	内置EDF景深拓展功能（多焦面合成清晰图像）、图像拼接功能（大视场全景图像）。可定制显微镜电动台控制、图像共聚焦、三维光图、图像数据库等高级功能。
AI组织分析（可定制）	可定制AI组织分析模块，利用人工智能自动识别材料显微组织结构及分析，操作流程简单，降低人员劳动强度，提升检测效率与一致性。
报告模板与国标图库	自动生成图文并茂的金相组织分析报告，可选择单模块或多模块报告样式，可修改添加企业logo、公司名等内容。内置数百种国标图库供学习参考。

应用领域

行业领域	典型应用
金相分析	金属材料金相组织观察、晶粒度评级、夹杂物分析、相含量测定、热处理质量检验、失效分析、FMIA2024软件评级
工业检测	精密零件检测、表面质量检查、电子元件微观分析、PCB检测、模具检测、产品质量管控
教学科研	高校材料科学实验、金相技能培训、科研院所课题研究、交叉学科微观分析、教学演示
材料科学	新材料研发、复合材料分析、涂层检测、金属陶瓷观察、高分子材料表征

标准配置清单

MT-CX-40MW 电脑型金相显微镜标准装箱配置

部件	规格	数量	单位
铰链三目观察筒	30°倾斜，360°旋转，瞳距54-75mm，两档分光比	1	套
目镜	高眼点大视野平场目镜PL10X/22mm	2	只
物镜	无限远长距平场消色差物镜 5X/10X/20X/50X	4	个
转换器	内定位五孔转换器	1	套
调焦机构	低手位粗微同轴调焦，粗调28mm，微调0.002mm，最大样品高度78mm	1	套
载物台	双层机械移动平台，175X145mm，移动范围76X42mm	1	个
反射照明系统	柯拉照明，5W LED，带视场光阑/孔径光阑（中心可调），带斜照明装置	1	套
金相分析软件（标配）	FMIA2024正版金相分析软件（U盘+加密锁+动态码验证）	1	套
摄像装置（标配）	1200万像素索尼芯片USB3.0摄像装置，含0.5X适配镜接口	1	套
测微尺（标配）	高精度测微尺（0.01mm）	1	套

* 100X物镜、透反射两用机架、透射照明系统、摇出式消色差聚光镜、PL15X/16mm目镜、带测微尺目镜、滤色片、电脑等为选配，可根据需求定制。

金相显微镜系列选型对比

根据检测需求选择合适的金相显微镜型号

型号	产品类型	100X物镜	五孔转换器	斜照明	软件	核心定位
MT-CX-40M	三目正置金相	标配	选配	标配	FCL-RS2023	100X标配/高性价比
MT-CX-40MW	电脑型金相	选配	标配	标配	FMIA2024	电脑型/五孔标配/FMIA2024
MT-BH200M-W	电脑型金相	选配	选配	-	FMIA2024	经济型/教学科研

* MT-CX-40MW为电脑型三目正置金相显微镜，核心优势：①无限远光学系统；②五孔转换器标配；③斜照明装置标配；④最大样品高度78mm；⑤标配FMIA2024正版金相分析软件及1200万索尼相机。适合金相分析、工业检测、教学科研等应用场景。

MT-CX-40MW 核心优势

FMIA2024正版金相分析软件：标配FMIA2024正版金相分析软件（U盘+加密锁+动态码验证），含150个类别约760个常用子模块，覆盖晶粒度、非金属夹杂、脱碳层等所有材料组织分析，终生免费升级标准，支持AI组织分析定制。

五孔转换器标配，扩展性强：内定位五孔转换器为标准配置，可同时安装5个物镜，支持100X物镜扩展，满足不同倍率金相观察需求，物镜切换精准顺畅。

斜照明装置，增强对比度：反射照明系统配备斜照明装置，可使物体表面不同材质部分呈现立体图案，显著增加观察的对比度与视觉效果，尤其适用于表面细微高低差、划痕、颗粒等特征的检测。

最大样品高度78mm：带平台位置上下调节机构，最大样品高度达78mm，可容纳较高样品的观察与检测，满足多样化样品需求，适用范围更广。

1200万索尼相机+测微尺：标配1200万像素索尼芯片USB3.0摄像装置及0.5X适配镜接口，配合FMIA2024金相分析软件及高精度测微尺，实现专业金相图像采集、评级与定量分析。

无限远光学系统+22mm大视野：采用无限远色差校正光学系统，成像清晰、色彩真实。高眼点大视野平场目镜PL10X/22mm，提供宽阔平坦的观察空间，观察更舒适。

新生儿舒适角度观察筒：30°倾斜铰链式三目观察筒，360°旋转，采用新生儿睡床最佳舒适角度设计，有效缓解长时间工作疲劳，保证最佳观察状态。
