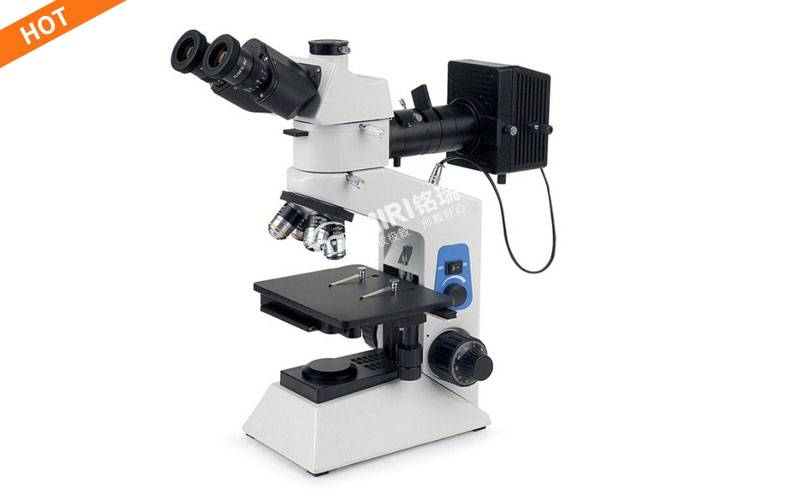

三目正置金相显微镜

MT-BH200M ｜三目正置｜长距平场物镜｜复合式移动平台｜ LED照明｜教学科研/金相分析/工业检测

MT-BH200M型三目正置金相显微镜，提供优越的图像质量与稳固的操作系统，操作简便、附件齐全。本机采用有限远色差校正光学系统，标配长距平场消色差物镜5X/10X/20X/50X（100X选配）、铰链式三目观察筒（360°旋转，固定式分光比80:20）、高眼点大视野平场目镜PL10X/18mm、内定位四孔转换器（五孔选配）、复合式双层机械移动平台（附180X145mm平板平台，便于放置较大尺寸样品）、低手位粗微同轴调焦机构（微调精度0.002mm）及反射式柯拉照明系统（5W LED，带可变孔径光阑与视场光阑）。摄像装置、FMIA2024/FCL-RS/焊缝熔深/孔隙率/粒度等多种专业软件、测微尺等均为选配，支持灵活定制，广泛应用于教学科研、金相分析、工业检测等领域。

如需了解三目正置金相显微镜MT-BH200M报价、型号配置或定制方案，欢迎咨询。

获取产品报价咨询选型方案

产品核心卖点

复合式移动平台+平板平台

复合式双层机械移动平台，台面140X132mm，附180X145mm平板平台及102X102mm玻璃载物台，便于放置较大尺寸样品，移动范围76X50mm，精度0.1mm。

长距平场物镜，成像清晰

标配长距平场消色差物镜5X/10X/20X/50X，长工作距离设计，可选配100X物镜，满足不同倍率金相观察需求，图像清晰、衬度好。

铰链三目观察筒，360°旋转

30°倾斜铰链式三目观察筒，360°旋转，瞳距50-75mm，双边视度调节±5屈光度，固定式分光比80:20，方便观察与摄像同步。

LED柯拉照明，成像更清晰

反射式柯拉照明，5W LED暖色光源，光强连续可调，带可变孔径光阑与视场光阑（中心可调），设计防反射结构，有效防止反射光线干扰，成像更清晰、视场衬度更好。

0.002mm高精度调焦

低手位粗微同轴调焦机构，粗调行程25mm，微调精度0.002mm，带有防止下滑的调节松紧装置和机械上限位装置，确保精确对焦。

灵活选配，扩展性强

可选配五孔转换器、透射照明系统、偏光附件、100X物镜、多种目镜、摄像装置及FMIA2024/FCL-RS等多种专业软件，满足不同应用场景的个性化需求。

功能特点与结构组成

产品概述	三目正置式金相显微镜，提供优越的图像质量与稳固的操作系统，操作简便、附件齐全。广泛应用于教学科研、金相分析、工业检测等领域。
光学系统	有限远色差校正光学系统，成像清晰，色彩真实。
观察筒	30°倾斜，铰链式三目观察筒，360°旋转，瞳距50-75mm，双边视度调节±5屈光度，固定式分光比双目:三目=80:20。
目镜与物镜	高眼点大视野平场目镜PL10X/18mm（可选配WF15X/13mm、WF20X/10mm及带测微尺目镜）。长距平场消色差物镜：5X（WD15.5）、10X（WD8.7）、20X（WD8.8）、50X（WD5.10），100X（WD2.0）选配。
转换器	内定位四孔转换器（选配五孔转换器）。
调焦与载物台	低手位粗微同轴调焦，粗调25mm，微调精度0.002mm，带防下滑松紧调节和机械上限位装置。复合式双层机械移动平台，台面140X132mm，附180X145mm平板平台及102X102mm玻璃载物台，移动范围76X50mm，精度0.1mm。
照明系统	反射式柯拉照明，自适应宽电压100V-240V，5W LED暖色，光强连续可调，带可变孔径光阑与视场光阑（视场光阑中心可调），设计防反射结构，有效防止反射光线干扰。
扩展选配	可选配FMIA2024金相分析软件、FCL-RS图像测量软件、焊缝熔深软件、孔隙率软件、粒度软件、摄像装置、0.5X适配镜接口、高精度测微尺、100X物镜、五孔转换器、透射照明系统、偏光附件及多种滤色片等。

MT-BH200M 主要技术参数

参数项目	规格参数
产品名称	三目正置金相显微镜
产品型号	MT-BH200M
光学系统	有限远色差校正光学系统
观察筒	30°倾斜，铰链式三目观察筒，360°旋转，瞳距50-75mm，双边视度±5屈光度，分光比80:20
目镜	高眼点大视野平场目镜PL10X/18mm（选配WF15X/13mm、WF20X/10mm及带测微尺目镜）
物镜（标配）	长距平场消色差物镜 LMPL5X/0.13 WD15.5mm LMPL10X/0.25 WD8.7mm LMPL20X/0.40 WD8.8mm LMPL50X/0.60 WD5.10mm
物镜（选配）	长距平场消色差物镜LMPL100X/0.80 WD2.0mm
转换器	内定位四孔转换器（选配五孔转换器）
调焦机构	低手位粗微同轴调焦，粗调25mm，微调精度0.002mm，带防下滑松紧调节和机械上限位装置
载物台	复合式双层机械移动平台，台面140X132mm，附180X145mm平板平台及102X102mm玻璃载物台，移动范围76X50mm，精度0.1mm
反射照明系统	反射式柯拉照明，自适应100V-240V，5W LED暖色，光强连续可调，带可变孔径光阑与视场光阑（中心可调），防反射结构设计
选配金相分析系统	FMIA2024正版金相分析软件、高精度测微尺
选配摄像装置	500万/1200万像素索尼芯片摄像装置，0.5X适配镜接口
选配软件	FCL-RS图像测量软件 / FMIA2024金相分析软件 / 焊缝熔深软件 / 孔隙率软件 / 粒度软件
选配透射照明	5W LED暖色，自适应宽电压，阿贝式聚光镜NA1.25
选配偏光附件	起偏镜插片、检偏镜插片
选配电脑	惠普商务机

* 以上参数仅供参考，如有变更，恕不另行通知。详细请咨询销售工程师。

多种专业软件选配

MT-BH200M可根据不同行业检测需求，选配多种专业图像分析与测量软件

软件名称	功能介绍
FCL-RS图像测量软件	支持多种国际语言，具有图像捕捉、图像测量（周长、宽度、半径、圆周及角度计算）、图像处理（自动曝光、白平衡、黑平衡）、全景自动拼接、视频EDF景深扩展、视频叠加时间比例尺、测量数据与图像图层融合、多种图片格式输出等功能。相机可选500万/1200万/2000万像素。
FMIA2024金相分析软件	包含150个类别约760个常用子模块，覆盖晶粒度、非金属夹杂、钢的显微组织、脱碳层分析、灰铁、球铁、碳钢球化等所有材料的组织分析。支持金相教学、图像测量、国标图库、定倍打印等功能。可根据客户需求定制检测模块和企业标准，终身免费升级标准，支持Windows 10/11。
焊缝熔深软件	专业版焊缝熔深宏观测量软件，可测量内焊缝熔深度、外焊缝熔深度、内焊缝宽度、外焊缝宽度、内焊缝余高、外焊缝余高、内外焊缝重合量、内外焊缝中心偏移量、气孔直径、孔密度等。支持焊接气孔、夹渣、裂纹、未焊透、未熔合、咬边等缺陷的宏观金相检验，可导出焊缝测量报告。
孔隙率软件	适用于所有材料的孔隙测量分析，符合VW50093和VW50097测量分析标准。可分析每个孔隙的周长、面积、长轴、短轴、等效圆直径、长径比、圆形度等数据，支持图像采集、处理、拼接、几何测量、硬件标定、生成报告等功能。
粒度软件	适用于不同类型的颗粒分析测量，具有多种模块功能（测量面积、彩色提取、正圆颗粒、模糊颗粒、非圆形粘连颗粒分割、圆形粘连颗粒分割、雾状颗粒、中间有空洞的颗粒等）。可分析每个颗粒的周长、面积、长轴、短轴、直径、形状比、颗粒总数、平均直径等数据。

应用领域

行业领域	典型应用
教学科研	高校材料科学实验、金相技能培训、科研院所课题研究、交叉学科微观分析、教学演示
金相分析	金属材料金相组织观察、晶粒度评级、夹杂物分析、相含量测定、热处理质量检验、失效分析
工业检测	精密零件检测、表面质量检查、电子元件微观分析、PCB检测、模具检测、产品质量管控
材料科学	新材料研发、复合材料分析、涂层检测、金属陶瓷观察、高分子材料表征

标准配置清单

MT-BH200M 三目正置金相显微镜标准装箱配置

部件	规格	数量	单位
铰链三目观察筒	30°倾斜，360°旋转，瞳距50-75mm，分光比80:20	1	套
目镜	高眼点大视野平场目镜PL10X/18mm	2	只
物镜	长距平场消色差物镜 5X/10X/20X/50X	4	个
转换器	内定位四孔转换器	1	套
调焦机构	低手位粗微同轴调焦，粗调25mm，微调0.002mm	1	套
载物台	复合式双层机械移动平台，附180X145mm平板平台，移动范围76X50mm	1	个
反射照明系统	反射式柯拉照明，5W LED，带视场光阑与孔径光阑	1	套

* 摄像装置、适配镜接口、专业软件、100X物镜、五孔转换器、透射照明系统、偏光附件、WF15X/13mm及WF20X/10mm目镜、滤色片、电脑等为选配，可根据需求定制。

金相显微镜系列选型对比

根据检测需求选择合适的金相显微镜型号

型号	产品类型	光学系统	目镜视场	载物台特点	软件/相机	核心定位
MT-BH200M	三目正置金相	有限远色差校正	18mm	复合式+平板平台	选配	经济型/教学科研/大平台/主机
MT-BH200M-W	电脑型金相	有限远色差校正	18mm	复合式+平板平台	FMIA2024+500万	经济型/教学科研/电脑型
MT-FL7500	三目正置金相	有限远色差校正	18mm	双层机械	选配	经济型/透反射/偏光
MT-MX-4R	三目正置金相	无限远色差校正	22mm	4寸双层	选配	LED/斜照明/主机

* MT-BH200M为经济型三目正置金相显微镜主机版本，核心优势：①有限远光学系统，性价比高；②复合式移动平台附180X145mm平板平台，便于放置较大尺寸样品；③微调精度0.002mm；④摄像装置及多种软件均为选配，支持灵活定制。适合教学科研、金相分析、工业检测等基础应用场景。

MT-BH200M 核心优势

复合式移动平台+平板平台：复合式双层机械移动平台，台面140X132mm，附180X145mm平板平台及102X102mm玻璃载物台，便于放置较大尺寸样品，移动范围76X50mm，精度0.1mm，满足多样化样品观察需求。

长距平场物镜，成像清晰：标配长距平场消色差物镜5X/10X/20X/50X，长工作距离设计，可选配100X物镜，满足不同倍率金相观察需求，图像清晰、衬度好。

铰链三目观察筒，360°旋转：30°倾斜铰链式三目观察筒，360°旋转，瞳距50-75mm，双边视度调节±5屈光度，固定式分光比80:20，方便观察与摄像同步，操作灵活舒适。

LED柯拉照明，成像更清晰：反射式柯拉照明，5W LED暖色光源，光强连续可调，带可变孔径光阑与视场光阑（中心可调），设计防反射结构，有效防止反射光线干扰，成像更清晰、视场衬度更好。

0.002mm高精度调焦：低手位粗微同轴调焦机构，粗调行程25mm，微调精度0.002mm，带有防止下滑的调节松紧装置和机械上限位装置，确保精确对焦。

灵活配置，按需定制：摄像装置、FMIA2024/FCL-RS/焊缝熔深/孔隙率/粒度等多种专业软件、测微尺等均为选配，用户可根据预算和应用需求自由组合配置。
