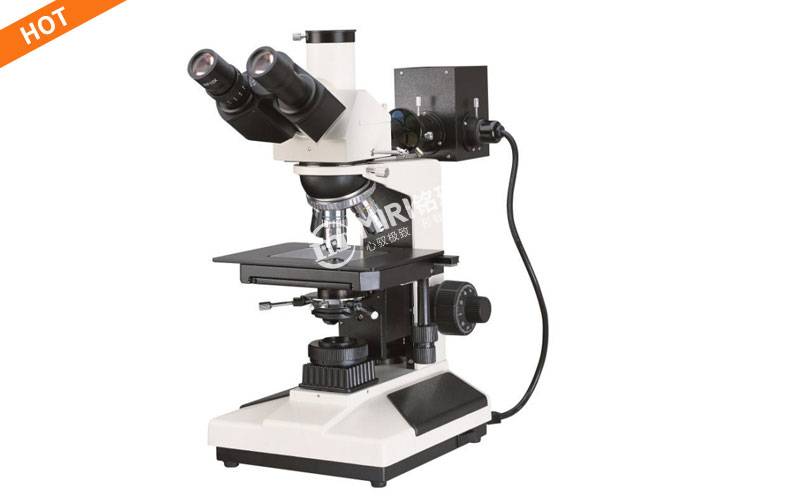

三目正置金相显微镜

MT-FL7500 ｜三目观察｜透反射双照明｜偏光观察｜长距平场物镜｜四孔转换器｜金相分析/教学/科研

MT-FL7500三目透反射正置金相显微镜，适用于对不透明物体或透明物体的显微观察。本机采用有限远色差校正光学系统，配置落射与透射照明系统、长距平场消色差物镜（无盖玻片）、大视野目镜和内置偏振观察装置，具有图像清晰、衬度好、操作方便等特点。标配三目观察筒（30°倾斜，内置检偏振片）、大视野目镜WF10X/Φ18mm、长距平场消色差物镜5X/10X/40X/60X（20X/50X/80X/100X选配）、四孔转换器、双层机械载物台（75X50mm行程）、粗微同轴调焦机构（微动格值2μm）、落射照明系统（6V20W卤素灯，带视场光阑、孔径光阑、起偏振片）及透射照明系统（阿贝聚光镜NA1.25，6V20W卤素灯）。相机、多种专业软件均为选配，支持灵活定制，是生物学、金属学、矿物学、精密工程学、电子学等研究的理想仪器，适用于学校、科研、工厂等部门使用。

如需了解三目正置金相显微镜MT-FL7500报价、型号配置或定制方案，欢迎咨询。

获取产品报价咨询选型方案

产品核心卖点

三目观察，灵活拓展

三目观察筒30°倾斜，单视度可调，内置检偏振片，可连接摄像装置，实现目视观察与图像采集的灵活切换与同步。

透反射双照明，适用广泛

配置落射与透射双照明系统，均为6V20W卤素灯，亮度可调。落射照明带视场光阑、孔径光阑及起偏振片，透射照明配阿贝聚光镜NA1.25，满足透明与不透明样品观察。

长距平场物镜，成像清晰

标配长距平场消色差物镜5X/10X/40X/60X，无盖玻片设计，图像清晰、衬度好。可选配20X/50X/80X/100X，满足不同倍率观察需求。

内置偏光观察装置

三目观察筒内置检偏振片，落射照明系统配备推拉式起偏振器，实现简易偏光观察，满足矿物学、金属学等领域的偏光检测需求。

四孔转换器+高精度调焦

四孔内向式滚珠内定位转换器，切换物镜精准顺畅。粗微动同轴调焦，微动格值2μm，粗动松紧可调，带锁紧和限位装置，确保精确对焦。

多种软件选配，灵活定制

可选配FCL-RS测量软件、FMIA2024金相分析软件、焊缝熔深软件、孔隙率软件、粒度软件等多种专业软件，满足不同行业检测需求。

功能特点与结构组成

产品概述	适用于对不透明物体或透明物体的显微观察。配置落射与透射照明系统、长距平场消色差物镜（无盖玻片）、大视野目镜和内置偏振观察装置，具有图像清晰、衬度好、操作方便等特点，是生物学、金属学、矿物学、精密工程学、电子学等研究的理想仪器。
光学系统	有限远色差校正光学系统，成像清晰，色彩真实。
观察筒	三目观察筒，30°倾斜，单视度可调，内置检偏振片（可进行切换），可连接摄像装置。
目镜与物镜	大视野目镜WF10X/Φ18mm（可选配WF10X带十字分化尺、WF16X）。长距平场消色差物镜（无盖玻片）：5X（WD15.5）、10X（WD8.8）、40X（WD3.73）、60X（WD1.34），20X/50X/80X/100X选配。
转换器	四孔内向式滚珠内定位转换器，切换精准顺畅。
调焦与载物台	粗微动同轴调焦，微动格值2μm，粗动松紧可调，带锁紧和限位装置。双层机械移动式载物台，尺寸185X140mm，移动范围75X50mm。
照明系统	落射照明：6V20W卤素灯，亮度可调，带视场光阑、孔径光阑、起偏振片及滤色片转换装置（黄、绿、蓝、磨砂玻璃）。透射照明：阿贝聚光镜NA1.25，可上下升降，6V20W卤素灯，亮度可调，配蓝滤色片和磨砂玻璃。
扩展选配	可选配500万/1200万像素摄像装置、0.65X/1X适配镜接口、FCL-RS/FMIA2024/焊缝熔深/孔隙率/粒度等多种专业软件、FMIA2024金相分析软件及高精度测微尺。

MT-FL7500 主要技术参数

参数项目	规格参数
产品名称	三目正置金相显微镜
产品型号	MT-FL7500
光学系统	有限远色差校正光学系统
观察筒	三目观察筒，30°倾斜，单视度可调，内置检偏振片
目镜	大视野WF10X/Φ18mm（选配WF10X带十字分化尺、WF16X）
物镜（标配）	长距平场消色差物镜（无盖玻片） PL L5X/0.12 WD15.5mm PL L10X/0.25 WD8.80mm PL L40X/0.60 WD3.73mm PL L60X/0.75 WD1.34mm
物镜（选配）	PL L20X/0.40 WD8.6mm PL L50X/0.70 WD2.02mm PL L80X/0.80 WD0.96mm PL L100X/0.85 WD0.4mm
转换器	四孔内向式滚珠内定位转换器
调焦机构	粗微动同轴调焦，微动格值2μm，粗动松紧可调，带锁紧和限位装置
载物台	双层机械移动式，尺寸185X140mm，移动范围75X50mm
落射照明系统	6V20W卤素灯，亮度可调，带视场光阑、孔径光阑、起偏振片、滤色片转换装置（黄/绿/蓝/磨砂玻璃）
透射照明系统	阿贝聚光镜NA1.25，可上下升降，6V20W卤素灯，亮度可调，蓝滤色片+磨砂玻璃
偏光装置	观察筒内置检偏振片，落射照明配起偏振片（推拉式）
选配摄像装置	500万/1200万像素摄像装置，0.65X/1X适配镜接口
选配软件	FCL-RS图像测量软件 / FMIA2024金相分析软件 / 焊缝熔深软件 / 孔隙率软件 / 粒度软件
选配电脑	惠普商务机

* 以上参数仅供参考，如有变更，恕不另行通知。详细请咨询销售工程师。

多种专业软件选配

MT-FL7500可根据不同行业检测需求，选配多种专业图像分析与测量软件

软件名称	功能介绍
FCL-RS图像测量软件	支持多种国际语言，具有图像捕捉、图像测量（周长、宽度、半径、圆周及角度计算）、图像处理（自动曝光、白平衡、黑平衡）、全景自动拼接、视频EDF景深扩展、视频叠加时间比例尺、测量数据与图像图层融合、多种图片格式输出等功能。相机可选500万/1200万/2000万像素。
FMIA2024金相分析软件	包含150个类别约760个常用子模块，覆盖晶粒度、非金属夹杂、钢的显微组织、脱碳层分析、灰铁、球铁、碳钢球化等所有材料的组织分析。支持金相教学、图像测量、国标图库、定倍打印等功能。可根据客户需求定制检测模块和企业标准，终身免费升级标准，支持Windows 10/11。
焊缝熔深软件	专业版焊缝熔深宏观测量软件，可测量内焊缝熔深度、外焊缝熔深度、内焊缝宽度、外焊缝宽度、内焊缝余高、外焊缝余高、内外焊缝重合量、内外焊缝中心偏移量、气孔直径、孔密度等。支持焊接气孔、夹渣、裂纹、未焊透、未熔合、咬边等缺陷的宏观金相检验，可导出焊缝测量报告。
孔隙率软件	适用于所有材料的孔隙测量分析，符合VW50093和VW50097测量分析标准。可分析每个孔隙的周长、面积、长轴、短轴、等效圆直径、长径比、圆形度等数据，支持图像采集、处理、拼接、几何测量、硬件标定、生成报告等功能。
粒度软件	适用于不同类型的颗粒分析测量，具有多种模块功能（测量面积、彩色提取、正圆颗粒、模糊颗粒、非圆形粘连颗粒分割、圆形粘连颗粒分割、雾状颗粒、中间有空洞的颗粒等）。可分析每个颗粒的周长、面积、长轴、短轴、直径、形状比、颗粒总数、平均直径等数据。

应用领域

行业领域	典型应用
学校教学	自然科学培训、生物观察教学、金相实验课程演示、材料科学实验教学、学生实验操作
金相分析	金属材料金相组织观察、晶粒度评级、夹杂物分析、相含量测定、热处理质量检验、失效分析
金属学/矿物学	金属材料微观结构研究、矿物晶体观察、岩石切片分析、矿产鉴定、金属相变研究
精密工程学/电子学	精密零件检测、电子元件微观分析、表面质量检查、精密加工质量控制、芯片表面检查
工厂/科研	工厂质量检测、研究所课题研究、新材料研发、交叉学科微观分析、材料表征

标准配置清单

MT-FL7500 三目正置金相显微镜标准装箱配置

部件	规格	数量	单位
三目观察筒	30°倾斜，单视度可调，内置检偏振片	1	套
目镜	大视野WF10X/Φ18mm	2	只
物镜	长距平场消色差物镜 5X/10X/40X/60X	4	个
转换器	四孔内向式滚珠内定位转换器	1	套
调焦机构	粗微动同轴调焦，微动格值2μm，带锁紧和限位装置	1	套
载物台	双层机械移动式，185X140mm，移动范围75X50mm	1	个
落射照明系统	6V20W卤素灯，亮度可调，带视场光阑、孔径光阑、起偏振片、滤色片转换装置	1	套
透射照明系统	阿贝聚光镜NA1.25，6V20W卤素灯，亮度可调，蓝滤色片+磨砂玻璃	1	套

* 摄像装置、适配镜接口、专业软件、选配物镜（20X/50X/80X/100X）、选配目镜（WF10X带十字分化尺/WF16X）、黄/绿滤色片、电脑等为选配，可根据需求定制。

金相显微镜系列选型对比

根据检测需求选择合适的金相显微镜型号

型号	产品类型	光学系统	物镜配置	照明方式	核心定位
MT-FL7500	三目正置金相	有限远色差校正	长距平场消色差5X/10X/40X/60X	透反射（6V20W卤素）	经济型/教学/透反射/偏光
MT-FZ51	正置金相	无限远色差校正	半复明场5X/10X/20X/50X	反射（10W LED）	高性价比/编码防错
MT-MX-6RT-U3	工业级正置	无限远色差校正	明暗场长距5X/10X/20X/50X	透反射（卤素）	明暗场/4寸平台/标配相机
MT-RX-50M	研究级三目正置	无限远色差校正	明暗场半复5X/10X/20X/50X	透反射（12V100W数字调光）	25mm大视场/研究级

* MT-FL7500为经济型三目正置金相显微镜，采用有限远色差校正光学系统，标配透反射双照明、长距平场消色差物镜及内置偏光观察装置，相机及多种专业软件均为选配，适合学校教学、科研、工厂金相分析等基础应用场景。

MT-FL7500 核心优势

透反射双照明，适用广泛：配置落射与透射双照明系统，均为6V20W卤素灯，亮度可调。落射照明带视场光阑、孔径光阑及起偏振片，透射照明配阿贝聚光镜NA1.25，满足透明与不透明样品观察。

三目观察+内置偏光：三目观察筒30°倾斜，单视度可调，内置检偏振片，可连接摄像装置，实现目视观察与图像采集的灵活切换。落射照明配备推拉式起偏振器，实现简易偏光观察。

长距平场物镜，成像清晰：标配长距平场消色差物镜5X/10X/40X/60X，无盖玻片设计，图像清晰、衬度好。可选配20X/50X/80X/100X，满足不同倍率观察需求。

高精度调焦，精准对焦：粗微动同轴调焦，微动格值2μm，粗动松紧可调，带锁紧和限位装置，确保精确对焦与稳定观察。

灵活配置，按需定制：相机、FCL-RS/FMIA2024/焊缝熔深/孔隙率/粒度等多种专业软件、选配物镜及目镜均为选配，用户可根据预算和应用需求自由组合配置。

经济实用，性价比高：在保证清晰成像与稳定性能的同时，提供极具竞争力的价格，是学校教学、科研及工厂基础金相分析的理想选择。
