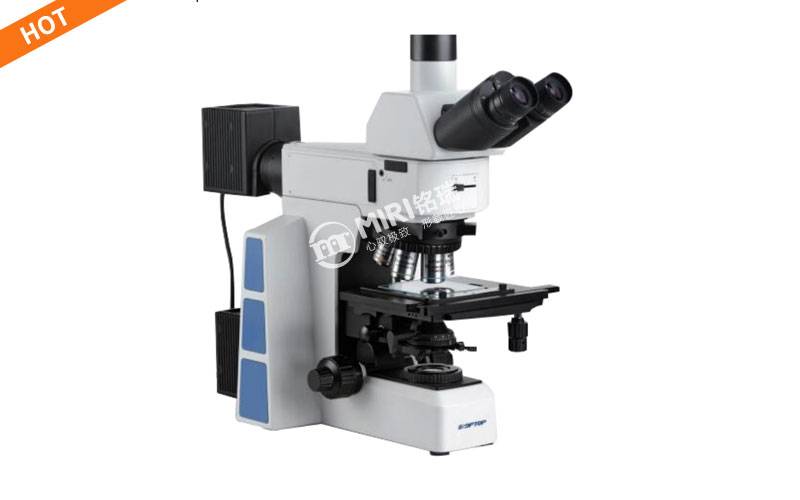

研究级三目正置金相显微镜

MT-RX-50M ｜无限远色差校正光学系统｜ 25mm超宽视野目镜｜明暗场半复物镜｜明暗场-偏光-DIC观察｜ FCL-RS测量系统｜铸造/热处理/轴承钢

MT-RX-50M研究级三目正置金相显微镜，集多项首创于一身，从外观到性能都紧跟国际领先设计风向，致力于拓展工业领域全新格局。本机采用无限远色差校正光学系统，标配高眼点大视野平场目镜PL10X/25mm（视场比常规22mm更宽阔）、明暗场半复消色差物镜5X/10X/20X/50X（100X选配）、明暗场6孔转换器（带DIC插槽）、4英寸机械平台（105X102mm行程）、12V100W卤素灯透反射双照明系统（数字调光，带光强设定与复位功能）、明暗场反射照明器及偏光组件。标配FCL-RS图像测量系统、1200万像素索尼芯片USB3.0摄像装置、0.5X适配镜接口及高精度测微尺。支持反射明场、反射暗场、透射明场、透反射偏光、反射微分干涉（DIC）等多种观察功能，可选配FMIA2024金相分析软件升级至专业金相评级分析，是铸造、热处理、轴承钢、汽车配件、电力系统、铁路配件等行业研究级金相检测的理想选择。

如需了解研究级三目正置金相显微镜MT-RX-50M报价、型号配置或定制方案，欢迎咨询。

获取产品报价咨询选型方案

产品核心卖点

25mm超宽视野目镜

标配高眼点大视野平场目镜PL10X/25mm，视场比常规22mm目镜更宽阔，提供更加平坦的观察范围，更大值域屈光度调节满足更多用户需求。

明暗场半复消色差物镜

标配LMPLFL系列明暗场半复消色差物镜5X/10X/20X/50X，一只镜头即可实现明场、暗场、偏光、DIC观察，半复消色差设计确保卓越的色差校正性能与图像清晰度。

12V100W卤素灯透反射双照明

透反两用机架，12V100W卤素灯室透、反射通用，预定中心，采用数字调光，具有光强设定与复位功能、反射/透射光切换开关，内置透射光滤色镜（LBD、ND6、ND25）。

明暗场6孔转换器+DIC

明暗场6孔转换器，带DIC插槽，支持明场、暗场、偏光、DIC微分干涉等多种观察方式。可选配诺曼尔斯基微分干涉组件，将细微高低差转化为高对比度立体浮雕效果。

FCL-RS测量系统+1200万相机

标配FCL-RS图像测量系统（支持全景拼接、EDF景深融合、几何测量），1200万像素索尼芯片USB3.0摄像装置，选配电脑即可组成完整的数码成像与分析系统。

多种观察功能全面覆盖

可提供反射明场、反射暗场、透射明场、透反射偏光、反射微分干涉（DIC）等多种观察功能，满足从常规金相分析到高端材料研究的全面需求。

0.001mm超高精度调焦

低手位粗微同轴调焦机构，粗调行程25mm，微调精度0.001mm，带有防止下滑的调节松紧装置和随机上限位装置，确保高倍测量精度。

偏光组件+软件可升级

标配起偏镜插板、360°旋转式检偏镜插板、反射用干涉滤色片组。标配FCL-RS测量系统，可选配FMIA2024金相分析软件升级至专业金相评级分析。

功能特点与结构组成

产品概述	MT-RX-50M研究级三目正置金相显微镜，集多项首创于一身，从外观到性能都紧跟国际领先设计风向，致力于拓展工业领域全新格局。可提供反射明场、反射暗场、透射明场、透反射偏光、反射微分干涉等多种观察功能。
光学系统	无限远色差校正光学系统，成像清晰，色彩真实。
观察筒	30°倾斜，无限远铰链三通观察筒，瞳距调节50-76mm，两档分光比双目:三目=100:0或0:100。
目镜与物镜	高眼点大视野平场目镜PL10X/25mm，视度可调，提供更平坦的观察范围。标配LMPLFL明暗场半复消色差物镜：5X（WD13.5）、10X（WD9.0）、20X（WD2.5）、50X（WD1.0），100X（WD1.0）选配。
转换器	明暗场6孔转换器，带DIC插槽，支持多种观察方式扩展。
调焦与载物台	透反两用机架，低手位粗微同轴调焦，粗调25mm，微调精度0.001mm，带防下滑松紧调节和上限位装置。4英寸机械平台，行程105X102mm，带Y轴锁定机构，可带透射系统挡光板及玻璃载物台板。
照明系统	12V100W卤素灯室，透、反射通用，预定中心。数字调光，具有光强设定与复位功能、反射/透射光切换开关。内置透射光滤色镜（LBD、ND6、ND25）。明暗场反射照明器，带可变孔径光阑与视场光阑（中心可调），带明暗场照明切换装置，带滤色片插槽与偏光插槽。
偏光与摄像	起偏镜插板、360°旋转式检偏镜插板、反射用干涉滤色片组。标配FCL-RS图像测量系统、1200万像素索尼芯片USB3.0摄像装置、0.5X适配镜接口、高精度测微尺。

MT-RX-50M 主要技术参数

参数项目	规格参数
产品名称	研究级三目正置金相显微镜
产品型号	MT-RX-50M
光学系统	无限远色差校正光学系统
观察筒	30°倾斜，无限远铰链三通观察筒，瞳距50-76mm，两档分光比双目:三目=100:0或0:100
目镜	高眼点大视野平场目镜 PL10X/25mm，视度可调
物镜（标配）	明暗场半复消色差物镜 LMPLFL5X/0.15BD DIC WD13.5 明暗场半复消色差物镜 LMPLFL10X/0.30BD DIC WD9.0 明暗场半复消色差物镜 LMPLFL20X/0.50BD DIC WD2.5 明暗场半复消色差物镜 LMPLFL50X/0.80BD WD1.0
物镜（选配）	明暗场半复消色差物镜 LMPLFL100X/0.90BD WD1.0
转换器	明暗场6孔转换器，带DIC插槽
调焦机构	低手位粗微同轴调焦，粗调25mm，微调精度0.001mm，带防下滑松紧调节和上限位装置
载物台	右手位4英寸机械平台，行程105X102mm，带Y轴锁定机构，带透射系统挡光板及玻璃载物台板
聚光镜	摇出式消色差聚光镜（N.A.0.9）
灯室与照明	12V100W卤素灯室，透、反射通用，预定中心，数字调光，带光强设定与复位功能、反射/透射光切换开关，内置LBD、ND6、ND25滤色镜
反射照明器	明暗场反射照明器，带可变孔径光阑/视场光阑（中心可调），带明暗场切换装置，带滤色片与偏光插槽
偏光附件	起偏镜插板、360°旋转式检偏镜插板、反射用干涉滤色片组
图像测量系统（标配）	FCL-RS图像测量系统（全景拼接、EDF景深融合、几何测量、图层融合）
摄像装置（标配）	1200万像素索尼芯片USB3.0摄像装置，0.5X适配镜接口（选配2000万像素）
测微尺（标配）	高精度测微尺（格值0.01mm）
选配DIC	DIC微分干涉组件（诺曼尔斯基微分干涉衬比系统）
选配软件	FMIA2024金相分析软件（金相评级、AI分析、报告模板）
选配电脑	惠普商务机

* 以上参数仅供参考，如有变更，恕不另行通知。详细请咨询销售工程师。

FE3系列相机与FCL-RS测量软件

FE3系列相机特性	采用Sony Exmor背照式CMOS传感器的双层降噪技术，具有超高灵敏度及超低噪声。适用于高质量明场、暗场、偏光、弱光及荧光显微成像。标配1200万像素（IMX226，1/1.7"大靶面），USB3.0接口确保高传输速率，Ultra-Fine颜色引擎确保颜色精准再现。可选配2000万像素（IMX183，1"大靶面）相机，满足更高分辨率需求。
FCL-RS软件概述	FCL-RS是峰志公司推出的基础版图像测量软件，支持多种国际语言。包含实时静态图像捕获、全景自动拼接、视频EDF景深扩展、视频叠加时间比例尺、测量数据与图像图层融合、多种图片格式输出（JPG、BMP、PNG、TIF）、打印报告等功能。
几何测量功能	提供距离、矩形、圆形、多边形、折线长度、角度、直线夹角、弧度、点到圆心测量等多种测量工具，测量数据与图片自动融合，直观展示测量部位的准确性。
动态拼接与EDF	全景拼接：通过移动X-Y平台实现更大视场拍摄。动态EDF景深融合：通过调整Z轴微调手轮，自动记录不同景深下的清晰图像，合并为一幅清晰图像，有效解决制样不平无法齐焦的问题。
软件可升级	标配FCL-RS测量系统，可根据需求选配FMIA2024金相分析软件升级至专业金相评级分析，支持晶粒度、非金属夹杂、脱碳层等金相组织自动评级、AI分析、EDF拼接等高级功能。

应用领域

行业领域	典型应用
铸造/热处理	球墨铸铁、灰铸铁、热处理组织评级、渗碳层深度测量、淬硬层分析、晶粒度评定、相含量测定
轴承钢/汽车配件	轴承钢金相检验、汽车零部件质量检测、金属材料失效分析、原材料入厂检验、疲劳断口分析
电力系统/铁路配件	电力金具金相检测、铁路轨道配件金相分析、焊接接头组织评定、安全关键件检测、导电粒子检测
研究级金相分析	新材料研发、金属材料微观组织研究、精密合金分析、失效分析、焊接质量研究、DIC微分干涉观察
第三方检测/科研	第三方检测机构金相分析、高校科研实验、材料科学研究、军工材料检测、半导体材料分析

标准配置清单

MT-RX-50M 研究级三目正置金相显微镜标准装箱配置

部件	规格	数量	单位
三通观察筒	30°倾斜，铰链三通，瞳距50-76mm，两档分光比	1	套
目镜	高眼点大视野平场目镜PL10X/25mm，视度可调	2	只
物镜	LMPLFL 5X/10X/20X/50X 明暗场半复消色差物镜（带DIC）	4	个
转换器	明暗场6孔转换器（带DIC插槽）	1	套
调焦机架	透反两用，低手位粗微同轴调焦，粗调25mm，微调0.001mm，数字调光	1	套
载物台	4英寸机械平台，行程105X102mm，带Y轴锁定机构	1	个
聚光镜	摇出式消色差聚光镜（N.A.0.9）	1	个
灯室	12V100W卤素灯室，透反射通用，预定中心	1	套
反射照明器	明暗场反射照明器，可变光阑，带切换装置及滤色片/偏光插槽	1	套
偏光附件	起偏镜插板+360°旋转检偏镜插板+干涉滤色片组	1	套
摄像装置（标配）	1200万索尼芯片USB3.0摄像装置，含0.5X适配镜接口	1	套
图像测量系统（标配）	FCL-RS图像测量系统（拼接、EDF、几何测量、图层融合）	1	套
测微尺（标配）	高精度测微尺（格值0.01mm）	1	套

* 100X物镜、DIC微分干涉组件、2000万像素相机、FMIA2024金相分析软件、惠普商务电脑等为选配，可根据需求定制。

金相显微镜系列选型对比

根据检测需求选择合适的金相显微镜型号

型号	产品类型	目镜视场	物镜类型	转换器	软件	核心定位
MT-FZ51	正置金相	23mm	半复明场	5孔编码	选配	高性价比/编码防错
MT-MX-6RT-U3	工业级正置	22mm	明暗场长距	5孔明暗场	FCL-RS	工业检测/标配相机
MT-RX-50MW	电脑型研究级	25mm	明暗场半复	6孔明暗场	FMIA2024	25mm大视场/金相评级
MT-RX-50M	研究级三目正置	25mm	明暗场半复	6孔明暗场	FCL-RS（可升级FMIA2024）	研究级主机/灵活升级/25mm大视场

* MT-RX-50M为研究级三目正置金相显微镜主机版本，核心优势：①标配25mm超宽视野目镜；②明暗场半复消色差物镜（NA0.80@50X）；③明暗场6孔转换器带DIC插槽；④12V100W卤素灯数字调光带光强复位；⑤标配FCL-RS测量系统，可升级FMIA2024金相分析软件。适合铸造、热处理、轴承钢、汽车配件、电力系统、铁路配件等行业的研究级金相检测。

MT-RX-50M 核心优势

25mm超宽视野目镜，领先设计：标配高眼点大视野平场目镜PL10X/25mm，视场比常规22mm目镜更宽阔，提供更加平坦的观察范围，更大值域屈光度调节满足更多用户需求。

明暗场半复消色差物镜，卓越色差校正：标配LMPLFL系列明暗场半复消色差物镜5X/10X/20X/50X（50X NA0.80），一只镜头即可实现明场、暗场、偏光、DIC观察。半复消色差设计确保卓越的色差校正性能，真实还原样品自然色彩，提高观察图像的衬度与清晰度。

12V100W卤素灯+数字调光，精准控光：透反两用机架，12V100W卤素灯室透、反射通用，预定中心。采用数字调光，具有光强设定与复位功能、反射/透射光切换开关。内置透射光滤色镜（LBD、ND6、ND25），满足不同观察方式的光强需求。

明暗场6孔转换器+DIC扩展：明暗场6孔转换器，带DIC插槽，支持明场、暗场、偏光、DIC微分干涉等多种观察方式。可选配诺曼尔斯基微分干涉组件，将明场下无法检测的细微高低差转化为高对比度立体浮雕效果。

标配FCL-RS，可升级FMIA2024：标配FCL-RS图像测量系统，支持全景拼接、EDF景深融合、几何测量等功能。可根据需求选配FMIA2024金相分析软件升级至专业金相评级分析，支持晶粒度、非金属夹杂、脱碳层等金相组织自动评级、AI分析等高级功能。

0.001mm超高精度调焦：低手位粗微同轴调焦机构，粗调行程25mm，微调精度0.001mm，带有防止下滑的调节松紧装置和随机上限位装置，确保高倍测量精度。

多种观察功能全面覆盖：可提供反射明场、反射暗场、透射明场、透反射偏光、反射微分干涉等多种观察功能，满足从常规金相分析到高端材料研究的全面需求。
