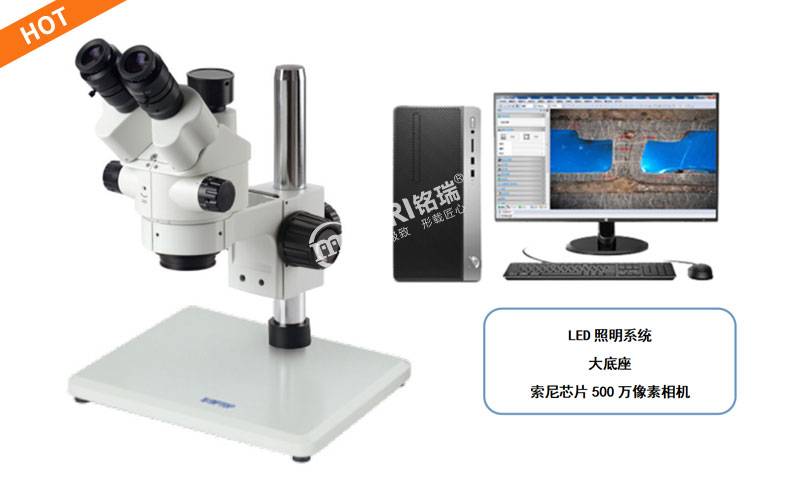

电脑型连续变倍体视显微镜

MT-SZN71-W ｜三目观察｜ 0.67X-4.5X连续变倍｜ 6.7X-45X放大｜ WF10X/22mm大视场｜标配500万索尼相机+测量软件｜生物/医学/工业检测

MT-SZN71-W电脑型连续变倍体视显微镜，采用经典设计，使得机体的稳定性更好，出色的光学性能、齐全的附件、多样化的组合配置，满足现代生物、医学、科研、现代电子工业的在线检测。本机采用0.67X-4.5X连续变倍物镜（6.7:1变倍比），标准放大倍率6.7X-45X，选配目镜和辅助物镜可实现更大倍率范围。配备三目观察筒（45°倾斜）、高眼点大视场目镜WF10X/22mm（视野更宽阔）、精密导轨调焦机构及B5立柱式大平板底座。有效标准工作距离100mm，选配辅助物镜可扩展至26mm-287mm。配备56颗LED环形灯，亮度可调。标配500万像素索尼芯片摄像装置、FCL-RS图像测量软件及0.5X适配镜接口，选配电脑即可组成完整的电脑型体视显微镜系统，是生物、医学、科研及电子工业检测的理想选择。

如需了解电脑型连续变倍体视显微镜MT-SZN71-W报价、型号配置或定制方案，欢迎咨询。

获取产品报价咨询选型方案

产品核心卖点

22mm大视场目镜，观察更舒适

标配高眼点大视场目镜WF10X/22mm，视野比常规20mm目镜更宽阔，观察更舒适，适合长时间操作，可选配15X、20X、30X目镜（可带测微尺）。

连续变倍，宽倍率范围

0.67X-4.5X连续变倍物镜（6.7:1变倍比），标准放大倍率6.7X-45X，选配辅助物镜可实现3.5-90X放大，视野范围最大可达57.1mm。

精密导轨调焦，精准灵敏

精密导轨调焦机构，调焦手轮双边设置，松紧度可调节，确保调焦的灵活性和精准性，升降范围50mm，操作舒适灵敏。

人机工程设计，舒适观察

三目观察筒45°倾斜，符合人机工程学原理，观察者能以自然姿势进行观察，更适合长时间、高效率的工作状态。

专业图像测量软件（标配）

标配FCL-RS图像测量软件，支持全景拼接、景深融合（EDF）、视频叠加时间比例尺、几何测量（距离、角度、半径等），测量数据与图片自动融合。

立柱式大平板底座，稳定可靠

B5立柱式大平板底座，立柱高度260mm，底座230×180mm，结构稳固，为精密观察提供稳定支撑。

功能特点与结构组成

产品概述	经典的设计，使得机体的稳定性更好，出色的光学性能、齐全的附件、多样化的组合配置，满足现代生物、医学、科研、现代电子工业的在线检测。
光学系统	镀有特殊膜层的光学部件，0.67X-4.5X连续变倍物镜（6.7:1变倍比），三目观察筒45°倾斜，高眼点大视场目镜WF10X/22mm，可选配15X、20X、30X目镜（可带测微尺）。
放大倍率	标准放大倍率6.7X-45X。选配0.5X辅助物镜可实现3.5-45X；选配2X辅助物镜可实现6.7-90X；视野范围0.67X物镜下28.6mm，选配0.5X辅助物镜可达57.1mm。
调焦与底座	精密导轨调焦机构，双边设置调焦手轮，松紧度可调节，升降范围50mm。B5立柱式大平板底座，立柱高度260mm，立柱直径φ32mm，底座230×180mm。
摄像与软件	标配500万像素索尼芯片摄像装置，0.5X适配镜接口，FCL-RS图像测量软件（支持全景拼接、景深融合EDF、视频叠加时间比例尺、几何测量、图层融合），支持JPG、BMP、PNG、TIF格式输出。

MT-SZN71-W 主要技术参数

参数项目	规格参数
产品名称	电脑型连续变倍体视显微镜
产品型号	MT-SZN71-W
观察筒	三目观察筒，45°倾斜
目镜	高眼点大视场目镜 WF10X/22mm（可选配15X、20X、30X，可带测微尺）
物镜	0.67X-4.5X连续变倍（6.7:1变倍比），工作距离100mm
标准放大倍率	6.7X-45X
选配辅助物镜	0.5X/165mm（放大3.5-45X） 2X/30mm（放大6.7-90X）
视野范围	0.67X物镜下28.6mm；选配0.5X辅助物镜可达57.1mm
标准工作距离	100mm
工作距离扩展范围	26mm-287mm（选配辅助物镜）
调焦机构	精密导轨调焦机构，双边设置调焦手轮，松紧度可调节，升降范围50mm
底座	B5立柱式大平板底座，立柱高260mm，φ32mm，底座230×180mm
照明光源	56颗LED环形灯，亮度可调
摄像装置（标配）	500万像素索尼芯片摄像装置，0.5X适配镜接口
图像软件（标配）	FCL-RS图像测量软件（全景拼接、景深融合EDF、视频叠加时间比例尺、几何测量、图层融合），支持多国语言
选配电脑	品牌商务机（选配）
选配测微尺	高精度测微尺（格值0.01mm）

* 以上参数仅供参考，如有变更，恕不另行通知。详细请咨询销售工程师。

FCL-RS图像测量软件

软件概述	FCL-RS是峰志公司推出的基础版图像测量软件，支持多种国际语言。包含实时静态图像捕获、全景自动拼接、视频EDF景深扩展、视频叠加时间比例尺、测量数据与图像图层融合、多种图片格式输出（JPG、BMP、PNG、TIF）、打印报告等功能。
几何测量功能	提供距离、矩形、圆形、多边形、折线长度、角度、直线夹角、弧度、点到圆心测量等多种测量工具，测量数据与图片自动融合，直观展示测量部位的准确性。
动态拼接与EDF	全景拼接：通过移动X-Y平台实现更大视场拍摄。动态EDF景深融合：通过调整Z轴微调手轮，自动记录不同景深下的清晰图像，合并为一幅清晰图像，有效解决制样不平无法齐焦的问题。
视频叠加时间比例尺	支持视频叠加时间比例尺功能，用户可根据需求显示比例尺、放大率以及时间日期，捕获后的图像与比例尺自动融合，减少后期处理工作量。

应用领域

行业领域	典型应用
生物/医学	生物标本观察、解剖操作、医学检验、组织培养监测、显微数码摄像与图像分析
电子/工业	PCB线路板检测、电子元件外观检查、SMT焊接质量检验、精密装配、在线检测与测量记录
科研/教育	高校教学实验、科研院所课题研究、材料科学观察、显微数码教学与图像记录
精密制造	精密零件检测、模具观察、表面质量检查、珠宝鉴定与图像测量记录

标准配置清单

MT-SZN71-W 电脑型连续变倍体视显微镜标准装箱配置

部件	规格	数量	单位
三目观察筒	45°倾斜，含0.67X-4.5X连续变倍物镜	1	套
目镜	高眼点大视场WF10X/22mm	2	只
调焦机构	精密导轨调焦机构，双边调焦手轮，松紧度可调，升降范围50mm	1	套
底座	B5立柱式大平板底座，立柱高260mm，φ32mm，底座230×180mm	1	个
LED环形灯	56颗LED，亮度可调	1	套
摄像装置（标配）	500万索尼芯片摄像装置，含0.5X适配镜接口	1	套
图像软件（标配）	FCL-RS图像测量软件（全景拼接、EDF景深融合、视频叠加比例尺、几何测量）	1	套

* 辅助物镜（0.5X/165mm、2X/30mm）、高精度测微尺、品牌商务电脑、15X/20X/30X目镜为选配，可根据需求定制。

体视显微镜系列选型对比

根据观察需求选择合适的体视显微镜型号

型号	产品类型	变倍范围	标准放大	目镜视场	摄像与软件
MT-JSZ6	双目体视	0.7X-4.5X	7-45X	20mm	选配相机
MT-SZM7045	三目体视	0.7X-4.5X	7-45X	20mm	选配相机+软件
MT-SZM-W	电脑型三目	0.7X-4.5X	7-45X	20mm	标配500万相机+FCL-RS
MT-SZN71-W	电脑型三目（升级款）	0.67X-4.5X	6.7-45X	22mm（标配）	标配500万相机+FCL-RS
MT-JSZ7-BL1	三目体视（力臂）	0.67X-4.5X	6.7-45X	22mm	选配相机+软件

* MT-SZN71-W为电脑型三目连续变倍体视显微镜升级款，0.67X-4.5X连续变倍（6.7:1），标准放大6.7-45X，标配22mm大视场目镜、500万像素索尼芯片摄像装置及FCL-RS图像测量软件，适合需要大视野观察与数码成像分析的教学、科研及工业检测场景。

MT-SZN71-W 核心优势

22mm大视场目镜，视野更开阔：标配高眼点大视场目镜WF10X/22mm，比常规20mm目镜视野更宽阔，观察更舒适，可选配15X、20X、30X目镜（可带测微尺），满足不同倍率需求。

精密导轨调焦，操作精准灵敏：精密导轨调焦机构，双边设置调焦手轮，松紧度可调节，确保调焦的灵活性和精准性，升降范围50mm，操作舒适灵敏。

即配即用，电脑型一体化方案：标配500万像素索尼芯片摄像装置、0.5X适配镜接口及FCL-RS图像测量软件，选配电脑即可组成完整的数码显微分析系统，开箱即用。

连续变倍，更宽倍率范围：0.67X-4.5X连续变倍物镜（6.7:1变倍比），标准放大倍率6.7X-45X，选配辅助物镜可实现3.5-90X放大，视野范围最大可达57.1mm。

专业软件，功能强大：FCL-RS图像测量软件支持全景拼接、动态EDF景深融合、视频叠加时间比例尺、多种几何测量工具，测量数据与图片自动融合，满足科研与工业检测的严苛图像分析需求。

人机工程设计，舒适观察：三目观察筒45°倾斜，符合人机工程学原理，观察者能以自然姿势进行观察，更适合长时间、高效率的工作状态。

相关产品与配件推荐

类型	名称	适用说明	链接
选配目镜	15X / 20X / 30X（可带测微尺）	扩展放大倍率，满足不同观察需求	查看目镜
选配辅助物镜	0.5X/165mm / 2X/30mm	扩展放大倍率（3.5-90X）或工作距离	查看辅助物镜
选配测微尺	高精度测微尺（格值0.01mm）	图像测量与校准，实现定量分析	查看测微尺
选配电脑	品牌商务机	配合FCL-RS软件进行图像采集与数据分析	查看电脑配置

MT-SZN71-W 常见问题FAQ

1. MT-SZN71-W与MT-SZM-W有什么区别？
MT-SZN71-W为升级款电脑型体视显微镜，主要区别在于：①变倍范围更广（0.67X-4.5X，变倍比6.7:1 vs 0.7X-4.5X/6.4:1）；②标配22mm大视场目镜（视野更开阔）；③精密导轨调焦机构。SZN71-W适合对视野范围和调焦精度有更高要求的用户。

2. 变倍范围是多少？
采用0.67X-4.5X连续变倍物镜（6.7:1变倍比），标准放大倍率6.7X-45X，选配辅助物镜可扩展至3.5-90X。

3. 标配目镜的视场是多少？
标配高眼点大视场目镜WF10X/22mm，视野比常规20mm目镜更宽阔，观察更舒适。可选配15X、20X、30X目镜（可带测微尺）。

4. 调焦机构有什么特点？
采用精密导轨调焦机构，双边设置调焦手轮，松紧度可调节，升降范围50mm，确保调焦的灵活性和精准性。

5. 标配的相机和软件包含哪些？
标配500万像素索尼芯片摄像装置、0.5X适配镜接口及FCL-RS图像测量软件。软件支持全景拼接、动态EDF景深融合、视频叠加时间比例尺、几何测量（距离、角度、半径等）、多种图片格式输出。

6. 设备需要配什么电脑？
建议选配品牌商务机，具体要求可咨询销售工程师，确保与FCL-RS软件和相机良好兼容。

7. 设备适用于哪些领域？
适用于生物观察、医学检验、电子工业在线检测、科研教学、精密零件检测等领域，标配数码成像与测量功能，尤其适合需要图像记录和定量分析的场景。

8. 能否提供MT-SZN71-W电脑型体视显微镜报价？
报价需根据具体配置（主机、电脑、辅助物镜、测微尺、选配目镜等）确定，请联系客服提供详细需求，获取准确报价。
