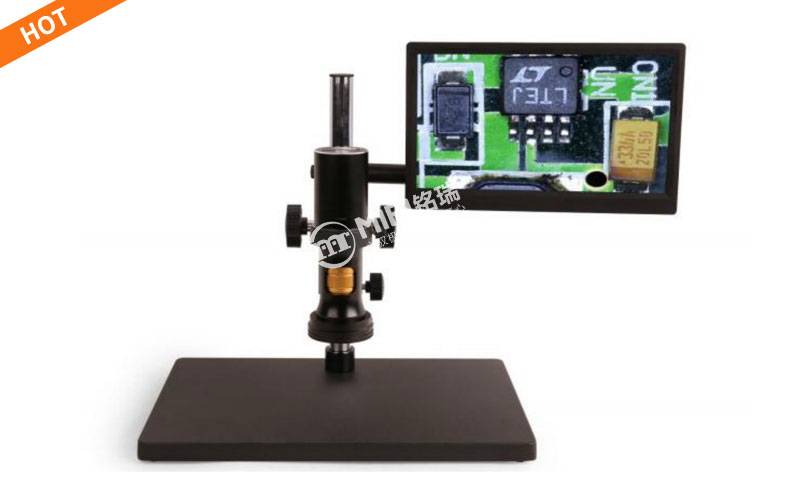

连续变倍HDMI数码显微一体机

MT-FZ0756H ｜ 0.7X-5.6X连续变倍｜ 1080P 60fps HDMI输出｜一体式设计｜工业检测/电子制造

MT-FZ0756H连续变倍HDMI接口数码显微一体机，由连续变倍镜头主体、1080P HDMI相机（H1080PA）、LED环形光源集成于一体。不需要电脑即可直接完成视频与图像的采集，照明光源模块无需外接电源，直接通过光学连续变倍物镜主体连接到摄像模块。本机变倍范围0.7X-5.6X（8:1变倍比），搭载Sony IMX307 1/2.8英寸传感器，1080P@60fps高清输出，配备HDMI、USB鼠标、SD卡接口。可选配0.5X-2.0X辅助物镜及商业无限远显微镜用物镜，是工业检测、电子制造、PCB检查、材料分析等领域的理想工具。

如需了解连续变倍HDMI数码显微一体机MT-FZ0756H报价、型号配置或定制方案，欢迎咨询。

获取产品报价咨询选型方案

产品核心卖点

8:1连续变倍，宽范围观察

变倍范围0.7X-5.6X（8:1变倍比），工作距离37.5mm-160mm（由辅助物镜决定），视场0.99mm-34.28mm，满足从低倍全景到高倍细节的观察需求。

1080P@60fps高清HDMI输出

搭载Sony IMX307传感器，1080P全高清分辨率，60fps高帧率输出，无需电脑直接连接HDMI显示器即可实时观察，画面流畅无延迟。

一体式设计，无需电脑

镜头、相机、环形光源一体化集成，LED光源无需外接电源，直接通过镜体供电。仅需HDMI显示器、USB鼠标、SD卡即可完成视频与图像的采集。

丰富测量与图像处理功能

内置XCamView软件，支持鼠标控制、曝光/增益调节、白平衡、3D降噪、镜像翻转、冻结、十字线、图片浏览及丰富的几何测量功能（距离、角度、圆、矩形、多边形等）。

多种辅助物镜可选

可选配0.5X（WD160mm）、0.75X（WD105mm）、1.0X（WD80mm）、1.5X（WD51.5mm）、2.0X（WD37.5mm）辅助物镜，适应不同工作距离和放大倍率需求。

多语言支持，SD卡存储

支持英语/简体中文/繁体中文/韩语/日语/法语/德语/意大利语/俄语/泰语等多种语言。SD卡存储视频（MP4/H264/H265）与图片（JPEG），方便资料保存与分享。

功能特点与结构组成

产品概述	由连续变倍镜头主体、1080P HDMI相机（H1080PA）、LED环形光源集成于一体。不需要电脑即可直接完成视频与图像的采集，照明光源模块无需外接电源，直接通过光学连续变倍物镜主体连接到摄像模块。
光学系统	0.7X-5.6X连续变倍（8:1变倍比），数值孔径NA 0.018-0.092（1X辅助物镜），分辨率18.6um-3.65um，视场0.99mm-34.28mm，主体尺寸188×52mm，标准50mm支架接口。
成像系统	Sony IMX307(C) 1/2.8英寸传感器，像素尺寸2.9×2.9um，1080P@60fps HDMI输出，曝光时间0.01-1000ms，支持自动/手动曝光、白平衡、3D降噪等ISP功能。
接口与存储	HDMI 1.4标准输出（1080P@60fps），USB鼠标接口（内置XCamView软件控制），SD卡存储（符合SDIO3.0规范），DC12V/1A电源插孔。
软件功能	视频录制（MP4/H264/H265），图片捕获（JPEG），测量信息分层/融合存储，放大/缩小（最大10倍数码放大），镜像/翻转，冻结，十字线，图片浏览，多种几何测量工具（距离、角度、圆、矩形、多边形等），定标与测量数据导出CSV格式。

MT-FZ0756H 主要技术参数

参数项目	规格参数
产品名称	连续变倍HDMI数码显微一体机
产品型号	MT-FZ0756H
光学变倍范围	0.7X-5.6X（8:1变倍比）
工作距离	37.5mm-160mm（由辅助物镜决定）
数值孔径NA（1X物镜）	0.018-0.092
分辨率（1X物镜）	18.6um-3.65um
视场（1X物镜+0.5X TV镜头）	17.14mm-2.14mm
传感器	Sony IMX307(C)，1/2.8英寸（5.57×3.13mm），像素尺寸2.9×2.9um
输出分辨率/帧率	1080P（1920×1080）@60fps
曝光时间	0.01-1000ms（自动/手动）
视频输出接口	HDMI 1.4
存储介质	SD卡（SDIO3.0规范）
视频录制格式	MP4（H264/H265编码）
图片格式	JPEG（1920×1080）
辅助物镜（选配）	0.5X（WD160mm）/ 0.75X（WD105mm）/ 1.0X（WD80mm）/ 1.5X（WD51.5mm）/ 2.0X（WD37.5mm）
光源	LED环形光源（亮度可调，无线）
主体尺寸	188×52mm
支架接口	标准50mm
电源	DC 12V/1A

* 以上参数仅供参考，如有变更，恕不另行通知。详细请咨询销售工程师。

应用领域

行业领域	典型应用
电子/半导体	PCB线路板检测、电子元件外观检查、SMT贴片焊接质量检验、LED晶片检测
精密制造	精密零件尺寸测量、表面质量检查、模具观察、金属材料金相分析
生物/医疗	生物标本观察、昆虫/植物研究、医疗检验、实验室教学
材料/纺织	材料表面分析、纤维检测、涂层厚度测量、失效分析

标准配置清单

MT-FZ0756H 连续变倍HDMI数码显微一体机标准装箱配置

名称	规格	数量	单位
连续变倍镜头主体	0.7X-5.6X，含HDMI相机模块	1	套
LED环形光源	亮度可调，无线	1	套
电源适配器	DC 12V/1A	1	个
HDMI线	—	1	根
USB鼠标	—	1	个
SD卡	—	1	张

* 辅助物镜（0.5X/0.75X/1.5X/2.0X）及支架为选配，可根据需求定制。

视频显微镜系列选型对比

根据观察需求选择合适的视频显微镜型号

型号	产品类型	变倍/放大方式	输出方式	适用场景
MT-FZ0756H	HDMI数码一体机	0.7X-5.6X连续变倍	1080P HDMI直连显示器	工业检测/电子制造/快速测量
MT-DMSZ7P	视频体视	0.7X-5X连续变倍	10寸IPS触摸屏内置	生物观察/PCB检测

* MT-FZ0756H为连续变倍HDMI数码显微一体机，0.7X-5.6X（8:1变倍比），1080P@60fps HDMI直接输出，无需电脑即可完成视频与图像的采集，配备丰富的测量与图像处理功能，适用于工业检测、电子制造等快速测量场景。

MT-FZ0756H 核心优势

8:1连续变倍，宽范围观察：变倍范围0.7X-5.6X（8:1变倍比），工作距离37.5mm-160mm，视场0.99mm-34.28mm，满足从低倍全景到高倍细节的观察需求。

1080P@60fps高清HDMI输出：搭载Sony IMX307传感器，1080P全高清分辨率，60fps高帧率输出，无需电脑直接连接HDMI显示器即可实时观察，画面流畅无延迟。

一体式设计，无需电脑：镜头、相机、环形光源一体化集成，LED光源无需外接电源，直接通过镜体供电。仅需HDMI显示器、USB鼠标、SD卡即可完成视频与图像的采集。

丰富测量与图像处理功能：内置XCamView软件，支持曝光/增益调节、白平衡、3D降噪、镜像翻转、冻结、十字线、图片浏览及丰富的几何测量工具（距离、角度、圆、矩形、多边形等）。

多种辅助物镜可选：可选配0.5X（WD160mm）、0.75X（WD105mm）、1.0X（WD80mm）、1.5X（WD51.5mm）、2.0X（WD37.5mm）辅助物镜，适应不同工作距离和放大倍率需求。

多语言支持，SD卡存储：支持英语/简体中文/繁体中文/韩语/日语/法语/德语/意大利语/俄语/泰语等多种语言。SD卡存储视频（MP4/H264/H265）与图片（JPEG），方便资料保存与分享。

相关产品与配件推荐

类型	名称	适用说明	链接
辅助物镜	0.5X/0.75X/1.5X/2.0X辅助物镜	扩展工作距离或放大倍率，适应不同样本观察需求（WD37.5-160mm）	查看辅助物镜
支架	50mm标准支架（立臂式/立柱式）	适配MT-FZ0756H主体，提供稳固支撑与调焦功能	查看支架
相关设备	金相显微镜 / 体视显微镜 / 金相切割机	金相试样制备与观察全流程配套设备	查看配套设备

MT-FZ0756H 常见问题FAQ

1. MT-FZ0756H的变倍范围是多少？
变倍范围为0.7X-5.6X（8:1变倍比），可选配0.5X-2.0X辅助物镜，满足不同放大倍率需求。

2. 设备需要连接电脑才能使用吗？
不需要电脑。设备为HDMI一体机，直接通过HDMI线连接显示器即可实时观察、拍照和测量，仅需USB鼠标和SD卡即可操作。

3. 输出分辨率是多少？帧率是多少？
输出1080P全高清分辨率（1920×1080），帧率高达60fps，画面流畅无延迟。

4. 设备支持哪些图像处理功能？
支持曝光/增益调节、白平衡（手动/自动/ROI）、锐化、3D降噪、饱和度、对比度、亮度、Gamma、50Hz/60Hz防闪烁、放大/缩小（10倍数码放大）、镜像/翻转、冻结、十字线、图片浏览、视频回放等。

5. 支持哪些测量功能？
支持距离、矩形、圆形、多边形、折线长度、角度、直线夹角、弧度、点到圆心测量等多种几何测量工具，测量数据支持与图像分层/融合存储，可导出CSV格式。

6. 视频和图片如何存储？
视频格式为MP4（H264/H265编码），图片格式为JPEG（1920×1080），存储在SD卡中。

7. 可选哪些辅助物镜？
可选配0.5X（WD160mm）、0.75X（WD105mm）、1.0X（WD80mm）、1.5X（WD51.5mm）、2.0X（WD37.5mm）辅助物镜，也可选配商业无限远显微镜用物镜（需适配器）。

8. 能否提供MT-FZ0756H数码显微一体机报价？
报价需根据具体配置（主机、辅助物镜、支架等）确定，请联系客服提供详细需求，获取准确报价。
