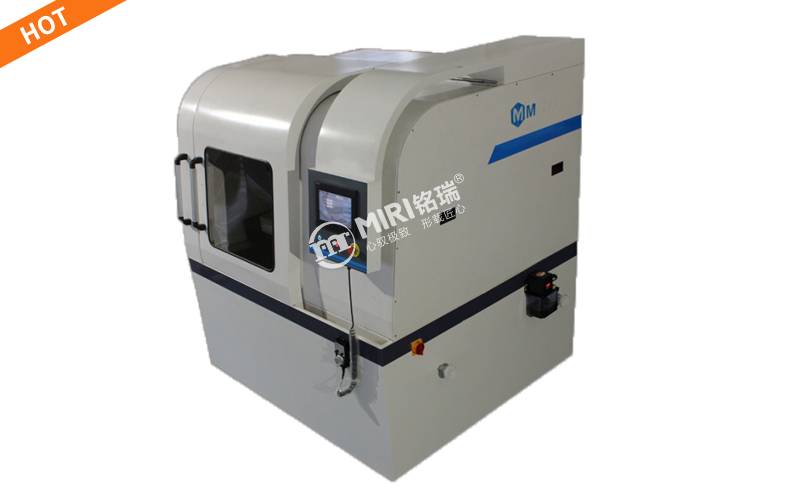

金相试样大型切割机

MT-METALL-180 ｜三菱PLC+10寸触摸屏｜三轴伺服+电子手轮｜最大切割Φ180mm ｜大型工件大容量切割

MT-METALL-180型金相试样大型切割机，是一种PLC自动控制的金相试样切割设备，采用三菱可编程控制器与三轴伺服电机驱动，X、Y、Z方向自动精确控制，配备10寸三菱触摸屏及电子手轮，支持手动/自动随意转换。本机最大切割直径Φ180mm，砂轮片规格500×5×32mm，变频电机功率7.5KW，转速0-2600r/min可调，工作台尺寸600×800mm，Y轴行程750mm。支持砍式切割、间歇切割、往复切割三种功能切割方式，专为大型工件的大容量切割而设计，是实验室金相制样的高端设备之一。

如需了解金相试样大型切割机MT-METALL-180报价、型号配置或定制方案，欢迎咨询。

获取产品报价咨询选型方案

产品核心卖点

三菱PLC+10寸触摸屏

采用三菱FX3U-48MT/ES-A可编程控制器+10寸三菱触摸屏，三轴伺服驱动+电子手轮，支持手动/自动随意转换，实现高精度、高可靠性自动化切割。

超大切割能力

最大切割直径Φ180mm，砂轮片500×5×32mm，工作台600×800mm，Y轴行程750mm，专为超大型工件的大容量切割而设计。

多种切割模式

支持砍式切割、间歇切割、往复切割三种功能切割方式，可根据材料硬度调整切割速度，达到最快切割效果。

大功率变频调速

7.5KW大功率变频电机，转速0-2600r/min可调，采用变频调速主轴转速更稳定，切割效率高、噪音低。

电子手轮，便捷操作

配备电子手轮，手动/自动随意转换，X/Y/Z三轴手动调整加装三速调节，可更好控制移动速度，进行精确切割对刀。

重型坚固结构

整机重量约2500kg，立式结构稳固，运行平稳，适合高强度、高频率的实验室批量制样环境。

功能特点与结构组成

控制方式	采用三菱可编程控制器（型号FX3U-48MT/ES-A）+10寸三菱触摸屏，三轴伺服电机控制，配备电子手轮，支持手动/自动随意转换。系统电源输入：三相五线AC380V 50Hz。
切割方式	支持砍式切割、间歇切割、往复切割三种功能切割方式。平推式切割由Y轴完成，砍式切割由Z轴完成，可根据材料硬度调整进刀速度量。
结构组成	立式结构：上部安全罩、中部机架、右滑门、侧开门、下部机架（电气箱）、夹具、冲洗水枪、独立冷却水箱（150L）。机电分离设计，切割室电机防水隔离防护。
传动系统	变频电机通过多楔带连接主轴，主轴安装切割片，加固主轴刚性。变频调速主轴转速更稳定，直接驱动提供高效低噪音动力传递，维护简便、使用寿命长。
安全防护	全封闭工作区域+透明防护罩+超大观察视窗，LED照明，门开安全开关切断电机电源，急停按钮紧急制动，自动打油装置保障传动系统润滑。

MT-METALL-180 主要技术参数

参数项目	规格参数
产品名称	金相试样大型切割机
产品型号	MT-METALL-180
控制系统	三菱PLC（FX3U-48MT/ES-A）+10寸三菱触摸屏+电子手轮
最大切割直径	Φ180mm
砂轮片规格	500×5×32mm
工作台尺寸	600×800mm（X×Y）
X轴最大行程	150mm
Y轴最大行程	750mm
Z轴最大行程	290mm
变频电机功率	7.5KW
主轴转速	0-2600r/min（变频可调）
切割方式	砍式切割 / 间歇切割 / 往复切割
冷却水箱容积	150L
电源	三相五线380V 50Hz（A,B,C,N,PE）
机体形式	立式
外形尺寸	1850×1650×1900mm（L×W×H）
重量	约2500kg

* 以上参数仅供参考，如有变更，恕不另行通知。详细请咨询销售工程师。

应用领域

行业领域	典型应用
科研机构	超大型金属材料金相试样制备、材料科学研究、大尺寸工件切割取样
工业生产	重型金属制品质量检测、超大工件取样、失效分析样品制备
汽车/航空航天	大型结构件、铸件、锻件的金相组织检验与切割取样
重工/船舶	重型装备、船舶构件等超大尺寸工件的金相检测与切割

标准配置清单

MT-METALL-180 金相试样大型切割机标准装箱配置

名称	型号/规格	数量	单位
主机	MT-METALL-180	1	台
冷却水箱	含水泵（150L）	1	套
砂轮片	500×5×32mm	2	片
排水管	—	1	根
进水管	—	1	根
大喉箍	—	2	件
扳手	46mm	1	把
扳手	62mm	1	把
扳手	17-19mm	1	把
切削液	—	2	桶
产品说明书	—	1	份
产品合格证	—	1	份
装箱单	—	1	份

金相切割机系列选型对比

根据试样尺寸与切割需求选择合适的金相切割机型号

型号	控制方式	最大切割直径	切割功率	主轴转速	重量
MT-METALL-160	三菱PLC+三轴伺服	Φ160mm	7.5KW	500-2300rpm	—
MT-METALL-400	西门子PLC+三轴步进	Φ130mm	4KW	2800rpm	—
MT-METALL-180	三菱PLC+10寸触摸屏+伺服+电子手轮	Φ180mm	7.5KW	0-2600rpm变频	约2500kg

* MT-METALL-180采用三菱PLC+10寸触摸屏+三轴伺服+电子手轮控制，最大切割直径Φ180mm，7.5KW大功率变频电机，支持砍式/间歇/往复三种切割方式，工作台600×800mm，Y轴行程750mm，重约2500kg，专为超大型工件的大容量切割而设计。

MT-METALL-180 核心优势

三菱PLC+10寸触摸屏全自动控制：采用三菱FX3U-48MT/ES-A可编程控制器+10寸三菱触摸屏，三轴伺服驱动+电子手轮，支持手动/自动随意转换，实现高精度自动化切割。

超大切割能力：最大切割直径Φ180mm，砂轮片500×5×32mm，工作台600×800mm，Y轴行程750mm，专为超大型工件的大容量切割而设计。

多种切割模式：支持砍式切割、间歇切割、往复切割三种功能切割方式，可根据材料硬度调整切割速度，达到最快切割效果。

大功率变频调速：7.5KW大功率变频电机，转速0-2600r/min可调，采用变频调速主轴转速更稳定，切割效率高、噪音低。

电子手轮便捷操作：配备电子手轮，手动/自动随意转换，X/Y/Z三轴手动调整加装三速调节，可更好控制移动速度，进行精确切割对刀。

重型坚固结构：整机重量约2500kg，立式结构稳固，运行平稳，适合高强度、高频率的超大型工件切割环境。

相关产品与配件推荐

类型	名称	适用说明	链接
切割耗材	砂轮片 500×5×32mm	标配500mm超大直径砂轮片，适配MT-METALL-180大型切割机	查看砂轮片
冷却液	防锈切削液 / 冷却液	必须使用防锈冷却液，保证切割质量，防止导轨、滚珠丝杆生锈	查看切削液
相关设备	金相镶嵌机 / 金相磨抛机 / 金相显微镜	金相试样制备全流程配套设备（切割→镶嵌→磨抛→观察）	查看配套设备
配件	自动打油器 / 润滑脂 / 水管/扳手	设备配套配件及润滑耗材，定期维护保障设备正常运行	了解配件

MT-METALL-180 常见问题FAQ

1. MT-METALL-180的最大切割直径是多少？
最大切割直径为Φ180mm，砂轮片规格500×5×32mm，工作台尺寸600×800mm，专为超大型工件的大容量切割而设计。

2. 设备支持哪些切割模式？
支持砍式切割、间歇切割、往复切割三种功能切割方式，可根据材料硬度灵活选择。

3. 设备采用什么控制系统？
采用三菱FX3U-48MT/ES-A可编程控制器+10寸三菱触摸屏，三轴伺服电机控制，配备电子手轮，支持手动/自动随意转换。

4. 主轴转速范围是多少？
变频调速0-2600r/min，用户可根据材料特性在范围内调节。切割硬材料建议设为1500-1800r/min。

5. 设备的外形尺寸和重量是多少？
外形尺寸为1850×1650×1900mm（L×W×H），重量约2500kg，立式结构稳固。

6. 自动打油装置如何工作？
开机前打油器自动给油一次，每运行间隔200分钟自动打油一次。油量不足时系统会发出报警提示。

7. 冷却水箱容量是多少？
冷却水箱容量为150L，须使用防锈冷却液，切忌使用自来水作为冷却液。

8. 能否提供MT-METALL-180切割机报价？
报价需根据具体配置、砂轮片规格及配件需求确定，请联系客服提供详细需求，获取准确报价。
