电子陶瓷粉行星球磨机湿法研磨方案：高纯度、窄分布与介电/压电性能优化
【电子陶瓷粉】方案设备推荐
电子陶瓷粉湿磨到100-500nm并保持高介电/压电性能，怎么选？
电子陶瓷粉主要包括钛酸钡（BaTiO₃）、铌镁酸铅（PMN）、锆钛酸铅（PZT）、氧化锌（ZnO）压敏粉体、微波介质陶瓷粉（如Ba(Mg₁/₃Ta₂/₃)O₃）等。其粒度、纯度、晶相完整性直接决定MLCC电容器的介电常数、介质损耗、击穿电压以及压电器件的压电系数。球磨目的：将微米级或团聚的电子陶瓷粉细化至亚微米/纳米（100-500nm），获得高烧结活性和窄粒度分布，同时严格控制金属杂质（Fe、Na、K等）<50ppm，避免介电损耗上升和绝缘电阻下降。核心推荐：使用99.9%高纯氧化锆罐+99.9%氧化锆球，采用湿法研磨（无水乙醇或去离子水），球径0.2-1.5mm（多级级配），球料比6:1-10:1，转速250-450rpm（钛酸钡用400-450rpm，PZT用300-350rpm），时间2-6小时。加入0.1-0.5%分散剂（聚丙烯酸铵、BYK-110）控制团聚。对含水量敏感的PZT优先用无水乙醇，且需密封防Pb挥发。严禁使用任何不锈钢或普通刚玉罐（Fe、Si污染将严重恶化电性能）。 研究表明，BaTiO₃粉从5μm细化至150nm后，MLCC介电常数从2500提升至3800，介质损耗保持在<0.01。
实际判断时，先看这4个因素
- 晶相完整性： 电子陶瓷的功能性高度依赖特定晶相（如BaTiO₃的四方相、PZT的菱方/四方相界）。机械研磨可能诱发非晶化或相变，导致介电常数/压电系数骤降。需控制比能量输入（转速+时间组合），并通过XRD确认研磨后的c/a比值（BaTiO₃要求c/a>1.008）。若发现峰宽化严重，应降低转速或研磨时间，并在研磨后进行低温退火（300-500℃，2h）。
- 超纯环境： 电子陶瓷对Fe、Cr、Ni、Na、K等杂质极其敏感，数十ppm即显著增大介电损耗和漏电流。球磨罐和球必须为高纯氧化锆（ZrO₂≥99.9%），使用前用稀硝酸和去离子水彻底清洗。避免使用含Y₂O₃稳定剂的氧化锆（Y会污染粉体）。新罐/新球建议用同材质空白粉预磨2h以抛光内表面。
- 分散与粒度分布： MLCC对粒度分布要求严苛（Span<0.9）。需加入合适分散剂，并控制浆料pH远离等电点（BaTiO₃等电点约4，宜用pH 8-10）。研磨后采用喷雾干燥或冷冻干燥，避免毛细管力导致硬团聚。对于纳米级钛酸钡最好使用共沸蒸馏干燥。
- 目标细度与应用： 01005/0201型MLCC要求BaTiO₃ D50=100-150nm；0402/0603型要求150-250nm；PZT压电陶瓷要求D50=300-500nm（更粗保持压电性）；ZnO压敏电阻要求D50=200-400nm；微波介质陶瓷要求400-600nm（过细Q值下降）。
电子陶瓷粉研磨的难点与常见误区
难点： 电子陶瓷硬度高（BaTiO₃莫氏6-7）且脆，研磨时易产生微裂纹和晶格畸变；PZT含Pb，研磨中可能产生PbO粉尘和溶出Pb²⁺，需严格的密封和防护；纳米级粉体比表面积大，干燥后极易形成硬团聚，影响烧结致密度。
常见误区： 使用氧化铝罐或低纯度氧化锆罐研磨BaTiO₃，Al、Si、Ca污染导致介电损耗从0.01升至0.03以上。另一个误区：研磨时间过长（>8h）或球径过小（全用0.1mm球），导致BaTiO₃四方相转变成立方相，居里峰消失，室温介电常数下降70%。还有人忽略研磨介质磨损，长时间使用同一批球，磨损下来的ZrO₂细粉（~10nm）混入浆料，造成Zr污染，烧结后形成第二相，击穿强度下降。此外，干燥时采用烘箱直接烘干，粉体硬团聚严重，烧结件出现大量气孔，致密度<92%。
一个容易被忽略的点： 研磨前对电子陶瓷粉体进行“预煅烧”（500-700℃，1-2h），可去除残留的有机物和微量水分，同时减少团聚强度，可提高研磨效率20%以上。对于PZT研磨，可在介质中加入0.1-0.2%的PbO以补偿可能损失的Pb，稳定化学计量比。研磨后的浆料需在4小时内流延或干燥，防止颗粒沉降。对于BaTiO₃，可在研磨后加入微量（0.05-0.1%）的MgO或稀土氧化物（Ho、Dy）作为受主掺杂，以抑制氧空位引起的介电损耗。
推荐机型与工艺参数
场景一：MLCC用钛酸钡（BaTiO₃，D50=8μm → 120-180nm，X7R/X5R）

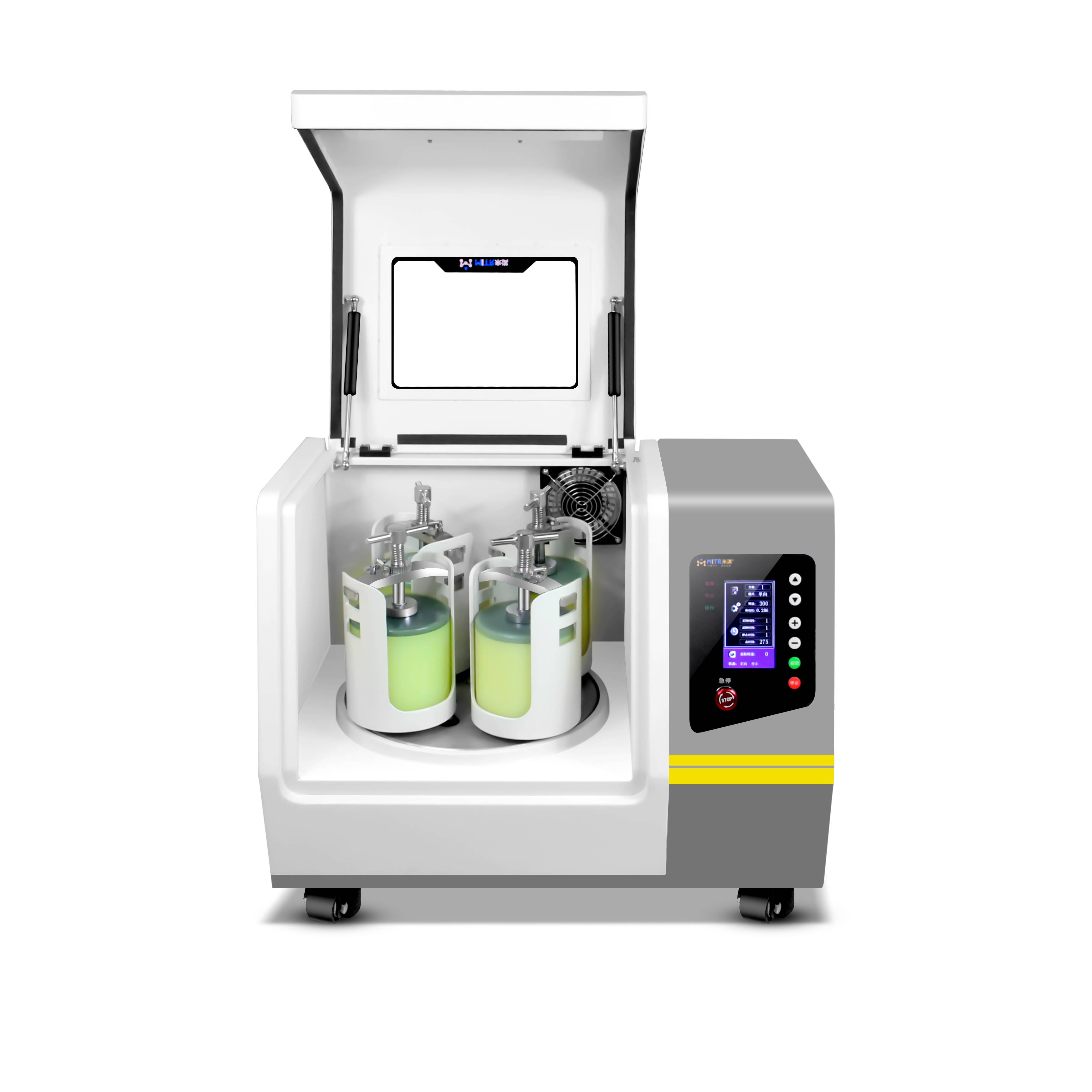

机型：MAX高能行星球磨机，转速420-450rpm
罐与球：99.9%氧化锆罐+Φ0.2mm、Φ0.4mm、Φ0.6mm氧化锆球（级配3:5:2），球料比8:1
介质：去离子水（pH 9-10，TMAH调节），固含量25-30%，加入0.3%聚丙烯酸铵，时间5-6小时，间歇（每30分钟停5分钟）
预期：D50≈140-170nm，Span≤0.9，四方相保持率>85%，烧结后ε≥3500，tanδ≤0.015
场景二：PZT压电陶瓷粉（D50=10μm → 350-450nm，高压电活性）
机型：YXQM行星球磨机，转速300-350rpm
罐与球：高纯氧化锆罐+Φ1mm、Φ2mm氧化锆球，球料比6:1
介质：无水乙醇（含水量<0.01%），固含量25%，加入0.2% PVP，时间2-3小时，密封防Pb挥发
预期：D50≈380-420nm，无相变，烧结后d₃₃≥460pC/N，介电损耗≤0.02
场景三：ZnO压敏电阻粉（含Bi₂O₃、Sb₂O₃掺杂，D50=8μm → 250-350nm）
机型：YXQM行星球磨机，转速300-350rpm
罐与球：氧化锆罐+Φ1mm、Φ3mm氧化锆球，球料比5:1
介质：去离子水（pH 7-8），固含量30%，加入0.1%六偏磷酸钠，时间1.5-2.5小时（短时间防止掺杂相提前反应）
预期：D50≈280-330nm，掺杂均匀，烧结后非线性系数α≥50，漏电流≤1μA
场景四：微波介质陶瓷(Ba(Mg₁/₃Ta₂/₃)O₃，D50=12μm → 450-550nm，高Q值）
机型：YXQM行星球磨机，转速280-320rpm
罐与球：氧化锆罐+Φ2mm、Φ3mm氧化锆球，球料比4:1
介质：无水乙醇，固含量30%，时间4-5小时
预期：D50≈480-520nm，Q×f≥100,000GHz，τ_f近零
哪些参数不能照搬其他陶瓷粉
- 纯度要求： 电子陶瓷对Fe、Na等杂质要求<50ppm，结构陶瓷可放宽至<0.1%。
- 研磨介质： 结构陶瓷可用刚玉罐，电子陶瓷必须用高纯氧化锆或同材质罐。
- 干燥方式： 电子陶瓷推荐喷雾干燥/冷冻干燥，结构陶瓷可用烘箱（加PEG）。
- 后处理： 电子陶瓷研磨后常需低温退火恢复晶格，结构陶瓷可直接烧结。
什么情况下建议进一步咨询
如果您需要制备D50<100nm的超薄层MLCC用钛酸钡，或要求杂质Fe<20ppm、粒度分布Span<0.8、介电损耗tanδ<0.005，或发现研磨后压电陶瓷d₃₃下降、MLCC击穿电压不足、压敏电阻非线性系数偏低，建议联系铭瑞实验员做付费小样测试。我们可以优化研磨介质、球径级配、分散剂及后处理工艺（干燥、退火、掺杂补偿），通过粒度分析、XRD、ICP-MS及电学性能（ε, tanδ, d₃₃, α）测试提供最佳量产方案。
【电子陶瓷粉球磨方案定制】
电子陶瓷粉的纯度、窄分布和晶相完整性是MLCC、PZT等器件性能的基石。我们提供付费小样测试，使用超高纯氧化锆体系，针对不同材料定制研磨-分散-干燥全流程，确保电学性能达到设计要求。
电话咨询铭瑞实验员 或致电 189-7497-9799
* 我们提供付费小样测试，根据实测数据推荐合适的方案和设备。
免责申明： 本文中涉及的实验方案、参数建议及预期结果均基于常见工况下的测试经验，不同批次电子陶瓷粉的初始粒度、掺杂成分、晶相状态等差异可能导致实际效果不同。所有内容仅供客户参考，不构成绝对保证。铭瑞仪器不承担因照搬参数而产生的任何损失。具体方案请结合付费小样测试或咨询实验员后确定。
```
