LLZO固态电解质行星球磨机湿法研磨方案：高锂离子电导率的亚微米细化与四方相抑制
【LLZO】方案设备推荐
LLZO湿磨到200-500nm并保持立方相高离子电导率，怎么选？
石榴石型锂镧锆氧（Li₇La₃Zr₂O₁₂，LLZO）是极具潜力的氧化物固态电解质，具有高离子电导率（~10⁻⁴ S/cm，立方相）、宽电化学窗口（>5V）和对锂金属稳定等优点。但立方相LLZO在空气中易与H₂O/CO₂反应生成Li₂CO₃，且高温下可能相变为低电导率的四方相。球磨目的：将烧结后的LLZO团聚体解离，颗粒细化至200-500nm，提高压制密度和界面接触，同时避免引入金属杂质和相变。推荐使用氧化锆罐+氧化锆球，采用湿法研磨（无水乙醇或异丙醇），球径0.5-1.5mm，球料比8:1-12:1，转速300-450rpm，研磨时间1-3小时（不宜过长），全程在手套箱或充氩气保护中进行（水分<10ppm）。严禁使用不锈钢罐，避免Fe、Cr污染导致电子电导率升高。研磨后需在惰性气氛下低温干燥（≤60℃），防止表面碳酸化。 研究表明，将LLZO从20μm细化至300nm后，冷压相对密度从60%提升至75%，离子电导率从0.8×10⁻⁴提升至1.2×10⁻⁴ S/cm。
实际判断时，先看这4个因素
- 相稳定性控制： LLZO立方相是快离子导体，机械研磨可能诱导表面相变或非晶化。必须控制研磨强度和时间，转速不宜超过450rpm，时间不宜超过3小时。研磨后建议进行短时退火（600-700℃，惰性气氛，1-2小时）恢复晶格完整性。
- 水分与CO₂保护： LLZO表面碱性Li₂O极易与空气中水分和CO₂反应生成LiOH/Li₂CO₃，严重降低离子电导率。研磨介质必须无水，研磨和干燥全程必须在干燥房（露点≤-40℃）或手套箱中进行，溶剂使用前需用分子筛脱水。
- 金属污染控制： 微量Fe、Ni、Cr会进入LLZO晶格或晶界，增加电子电导率，导致固态电池自放电。必须使用高纯氧化锆罐和氧化锆球，研磨前后清洗罐体避免交叉污染。
- 目标细度与应用： 用于冷压制备电解质片，要求D50=300-500nm，粒径分布窄；用于浆料涂覆（复合正极或隔膜层），可细化至150-300nm。过度研磨（<100nm）会严重降低离子电导率，因晶界急剧增多。
LLZO研磨的难点与常见误区
难点： LLZO硬度高（莫氏硬度~6.5），韧性低，研磨过程中易引入晶格畸变和局部非晶化，导致离子电导率下降。另外，LLZO对极性溶剂（如水、醇）敏感，长时间湿磨会发生锂氢交换（Li⁺ ↔ H⁺），生成H-LLZO，电导率骤降。因此必须使用无水醇类，并严格控制研磨时间。
常见误区： 使用不锈钢罐或氧化铝罐，金属/杂质污染导致LLZO变色（白色→灰黑色）且电导率下降。另一个误区：研磨后直接在空气下干燥，表面生成Li₂CO₃绝缘层，离子电导率从10⁻⁴降至10⁻⁶ S/cm。还有人为了更细粒度长时间高能球磨，结果XRD显示立方相峰宽化甚至消失，离子电导率损失80%以上。此外，忽略研磨介质除水，溶剂中微痕水与LLZO反应，导致pH升高、颗粒团聚。
一个容易被忽略的点： LLZO研磨后需进行“退火修复”：将干燥后的粉体在惰性气氛（Ar或N₂）下600-700℃热处理1-2小时，可消除研磨引入的表面缺陷和非晶层，恢复立方相结构和离子电导率。退火温度不宜超过850℃（否则会与ZrO₂球磨残留反应生成La₂Zr₂O₇杂相）。此外，退火前若表面已有Li₂CO₃，可在500℃、CO₂气氛下预处理使其分解。
推荐机型与工艺参数
场景一：常规LLZO细化（D50=350-500nm，用于冷压电解质片）

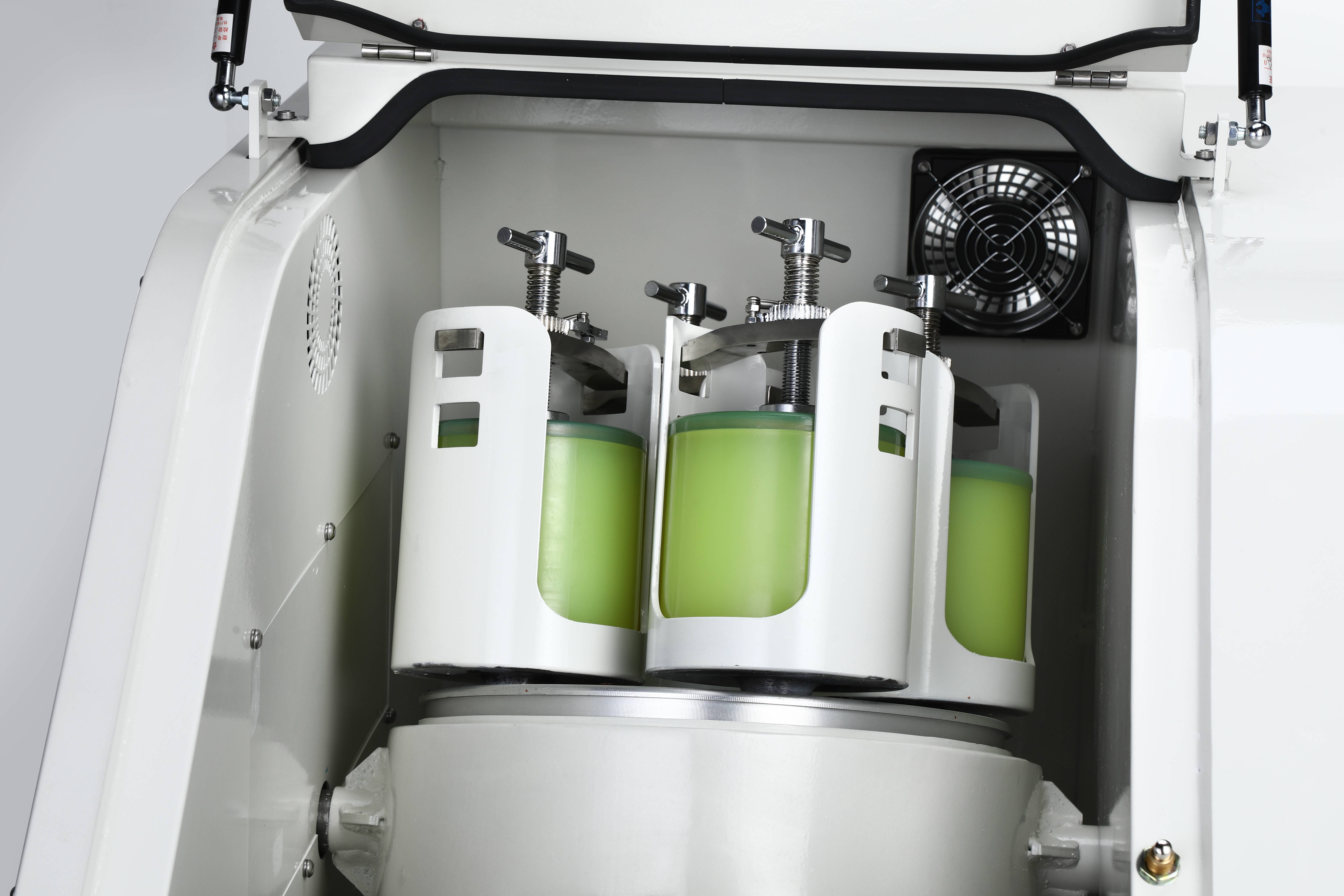

机型：YXQM行星球磨机，转速350-400rpm
罐与球：氧化锆罐+1mm和0.5mm氧化锆球混合，球料比10:1
介质：无水乙醇（含水量<50ppm），固含量25-30%，时间2-2.5小时，全程氩气保护
预期：D50≈380-450nm，退火后立方相保持率>95%，离子电导率≥1.0×10⁻⁴ S/cm
场景二：超细LLZO（D50=150-250nm，用于复合正极涂层）
机型：MAX高能行星球磨机，转速400-450rpm
罐与球：氧化锆罐+0.5mm氧化锆微球，球料比12:1
介质：异丙醇（IPA，含水量<30ppm），固含量20%，加入0.2%油酸（分散剂），时间3-4小时，间歇（每20分钟停10分钟）
预期：D50≈180-220nm，退火后离子电导率≥0.8×10⁻⁴ S/cm，适合配制高固含量浆料
场景三：前驱体混合（Li₂CO₃/La₂O₃/ZrO₂ + 掺杂剂）
机型：YXQM行星球磨机，转速250-300rpm
罐与球：氧化锆罐+5mm和3mm氧化锆球，球料比6:1
介质：无水乙醇，固含量30%，时间2-3小时（仅混合，不细化）
预期：混合均匀，烧结后LLZO结晶度高，掺杂元素（Al、Ta、Ga）分布均匀
哪些参数不能照搬磷酸铁锂或氧化物正极
- 气氛控制： LFP可在空气下研磨，LLZO必须惰性气氛（防碳酸化）。
- 研磨时间： LLZO对机械研磨敏感，时间相比LFP缩短一半以上（2-3h vs 4-5h）。
- 干燥方式： LLZO必须真空/惰气低温干燥（≤60℃），不可喷雾干燥（高温水汽反应）。
- 后处理： LLZO球磨后需要退火修复晶格，LFP需要碳化，两者不可互换。
什么情况下建议进一步咨询
如果您需要制备高离子电导率（>1.2×10⁻⁴ S/cm）的LLZO，或要求粒径D90<500nm且立方相纯度>99%，或发现研磨后材料电导率偏低、压片开裂严重，建议联系铭瑞实验员做付费小样测试。我们可以优化球磨参数、溶剂种类和退火工艺，通过XRD、SEM、EIS及锂对称电池测试评估电解质性能，确保满足全固态电池应用要求。
【LLZO球磨方案定制】
LLZO对水分、CO₂和机械应力极为敏感，研磨和干燥工艺直接决定离子电导率。我们提供付费小样测试，使用氧化锆罐+无水体系，优化球磨、干燥与退火参数，确保高立方相纯度、高电导率和窄粒度分布。
电话咨询铭瑞实验员 或致电 189-7497-9799
* 我们提供付费小样测试，根据实测数据推荐合适的方案和设备。
免责申明： 本文中涉及的实验方案、参数建议及预期结果均基于常见工况下的测试经验，不同批次材料、设备状态、环境条件可能导致实际效果存在差异。所有内容仅供客户参考，不构成绝对保证。铭瑞仪器不承担因照搬参数而产生的任何损失。具体方案请结合付费小样测试或咨询实验员后确定。
```
