焊接合金粉行星球磨机高能研磨方案:机械合金化的纯净度保障与粒度精细控制

发布日期: 2026-04-24
浏览量: 106



焊接合金粉行星球磨机高能研磨方案:机械合金化的纯净度保障与粒度精细控制

【焊接合金粉】方案设备推荐

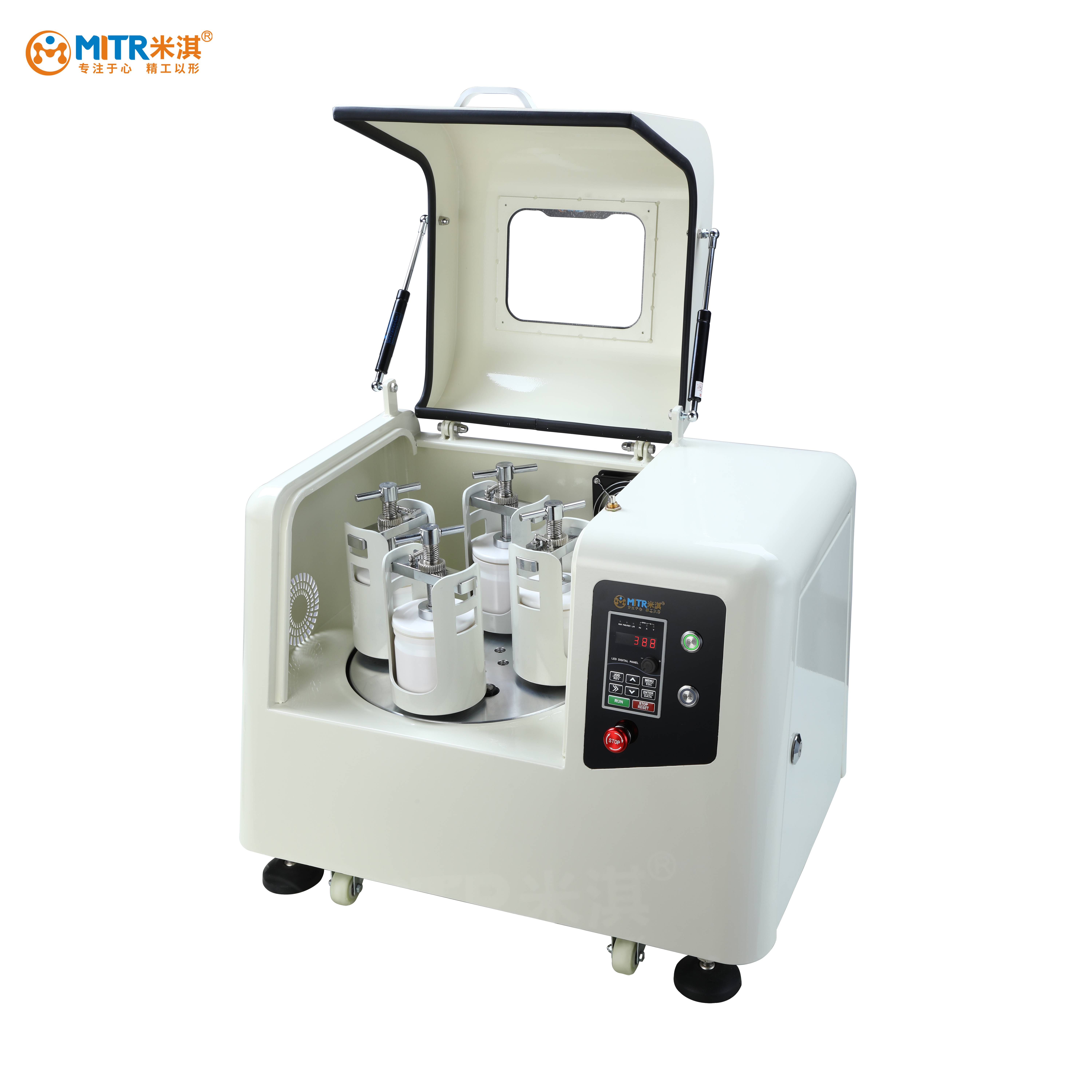

MAX高能行星球磨机

高能量输入,专为焊接合金粉的机械合金化与纳米化设计,转速可达600rpm

查看设备

氧化锆球磨罐

高耐磨,几乎无金属污染,避免焊接合金成分被干扰

查看罐体

真空球磨罐

充高纯氩气保护,防止焊接合金粉氧化,确保润湿性能

查看罐体

焊接合金粉球磨:机械合金化驱动,惰气保护+长时高能,严控微量氧

焊接合金粉(中温/高温钎料、热喷涂粉末、银基/铜基/镍基钎料等)对纯净度、粒度分布和形貌有极高要求。其制备通常依赖高能行星球磨机进行机械合金化(Mechanical Alloying, MA),并在超低碳镍基钎料(如BNi-2)的预合金化粉末制备中应用。其核心难点在于:① 多组元体系(如Ag-Cu-In-Sn、镍基、铁基)长时间研磨,极易因摩擦高温和暴露空气导致粉末氧化、成分偏移;② 长时间研磨(一般30-80小时甚至更久)对罐体耐磨性和密封性要求极高,任何微量污染都可能影响焊点的熔点和润湿性。因此必须使用高纯度氧化锆/玛瑙罐,全程以高纯氩气(99.999%)保护,经抽真空-0.08MPa后充气,重复3次,研磨中保持正压;采用MAX高能行星球磨机,转速400-600rpm,球料比10:1-15:1,球径多级匹配,研磨时间10-80小时不等,硬质合金体系(如碳化钨)则需碳化钨罐与高能球径配合。 对于脆性体系(如Ag基焊粉),球磨30小时可实现完全合金化,球磨至80小时,平均尺寸约为47.64 μm。

实际判断时,先看这4个因素

  • 合金体系与硬度: 银/铜基钎料较软,易冷焊,需显著增大PCA用量,高转速会加剧粉末粘连;镍/铁基钎料硬度高且脆,球料比可适当提高并允许更高转速。
  • 氧含量管控: 焊料粉末的氧含量直接影响钎焊浸润性。氧气含量控制对球形合金粉末制备至关重要,当粉末氧含量严格低于200ppm时,钎料流动性优异,焊缝填充能力极强。因此,必须严格全流程真空/惰气保护,即便短暂开罐取样的时间也要严格限制,并在真空或惰气中低温完成干燥。
  • 污染控制: 焊接合金材料对铁、铬、氧、氮等外来杂质极其敏感,任何污染都会恶化钎料熔化特性和接头强度。必须使用高纯度氧化锆或玛瑙罐/磨球,避免铁污染,并定期检测罐体磨损情况
  • 目标细度与应用: 30小时机械合金化后粉末粒径一般在几十至几百微米(535μm);镍基钎料经10小时高能球磨后,颗粒尺寸可降至约20 μm,已能满足常规钎料需求;当需要获得纳米晶结构焊粉时,需延长至40-60小时甚至更长。

焊接合金粉研磨的难点与常见误区

难点: 银/铜/锡/铟等韧性金属在机械合金化初期极易冷焊结块,严重影响出粉率。必须通过高剂量PCA辅助并严格控制研磨节奏,同时保持整罐处于低温环境。此外,随着研磨深入,焊粉中合金元素高速扩散需精细控制,一旦合金化过程被带入大量氧气将导致成分偏析,最终性能劣化。

常见误区: 为追求效率擅自提高转速(500-600 rpm)而不加大PCA用量,会瞬间引发严重冷焊,粉末在数分钟内即可焊死。另一个典型错误是密封保护前未做充分抽真空处理,且不等氧气排尽即仓促开始研磨,导致粉末氧化变色、钎焊铺展率急剧下降。还有一点,使用不锈钢罐或碳化钨罐研磨镍/铁基焊接合金时,易导致涂层剥落污染粉料,且表面致密钝化层会严重抑制后续的合金化进程。

一个容易被忽略的点: 焊粉研磨后,必须进行真空钝化处理(通常浸泡于酒精/丙酮溶液),并尽快填充于密封罐中隔绝空气,否则在空气中静置数小时便可吸湿氧化,导致严重结块。

推荐机型与工艺参数

场景一:Ag-Cu-In-Sn中温焊粉(D50≈30-50μm,用于钎焊)
机型:MAX高能行星球磨机,转速400rpm
罐与球:氧化锆罐+10mm和6mm氧化锆球混合,球料比10:1
介质:无水乙醇+1%硬脂酸(PCA),充高纯氩气,时间30小时
预期:合金化完全,粉末呈近球形,熔化温度约490℃,铺展率≥110 cm²/g。

场景二:BNi-2镍基钎料(D50≈10-20μm,用于高温合金钎焊)
机型:MAX高能行星球磨机,转速300-400rpm
罐与球:氧化锆罐+8mm和3mm氧化锆球混合,球料比8:1
介质:无水乙醇+0.5%硬脂酸,充氩气,时间10小时
预期:颗粒尺寸约20μm,呈等轴状,晶粒尺寸细化至纳米级(5-10nm),钎焊性能与气雾化粉末相当。

场景三:Fe基自熔合金(耐磨层用,D50≈1-5μm)
机型:MAX高能行星球磨机,转速300-400rpm
罐与球:氧化锆罐+5mm和1.5mm氧化锆球混合,球料比10:1
介质:无水乙醇+0.8%油酸,充氩气,时间24小时,间歇(每30分钟停10分钟)
预期:晶粒细小,氧含量分布均匀,显微硬度大幅提高。

哪些参数不能照搬常规金属粉末

  • 球料比: 铜合金粉常用6:1-8:1,焊接合金粉至少需10:1-15:1,以提供更高能量驱动合金化扩散。
  • 研磨时间: 普通合金细化仅需2-6小时,焊接合金粉机械合金化至少需20-60小时。
  • 气氛保护: 常规金属粉可空气研磨,焊接合金粉必须全程高纯氩气保护,氧含量<1 ppm。

什么情况下建议进一步咨询

如果您需要制备纳米晶焊粉(粒晶<50 nm,用于特种微连接),或对超低氧有严苛要求 ,或发现研磨后焊料铺展率下降、焊缝出现气孔等问题,建议联系铭瑞实验员做付费小样测试。我们可以优化PCA用量、球径与研磨参数,并通过XRD、SEM-EDX、粒度仪、氧氮分析仪及润湿角测试评估确保焊粉性能满足ASTM标准。

【焊接合金粉球磨方案定制】

焊接合金粉对氧化和杂质极度敏感,机械合金化参数极其苛刻。我们提供付费小样测试,使用氧化锆罐+惰气保护+长时高能工艺,优化罐体材质、PCA种类与球径,确保成分纯净、粒度均一、无氧化偏析。

电话咨询铭瑞实验员   或致电 189-7497-9799

* 我们提供付费小样测试,根据实测数据推荐合适的方案和设备。

免责申明: 本文中涉及的实验方案、参数建议及预期结果均基于常见工况下的测试经验,不同批次材料、设备状态、环境条件可能导致实际效果存在差异。所有内容仅供客户参考,不构成绝对保证。铭瑞仪器不承担因照搬参数而产生的任何损失。具体方案请结合付费小样测试或咨询实验员后确定。

```
