碳纳米材料球磨：湿法优于干法，结构保护是核心
碳纳米管（CNT）和石墨烯在球磨时有一个根本矛盾：要分散均匀就需要足够能量打散缠绕和团聚，但能量过大又会破坏其管壁或片层结构。很多客户上来就用高能球磨机高速长时间研磨，结果碳纳米管被打成无定形碳碎片，完全失去功能性。行星球磨机通过“高能冲击+剪切”复合作用，既能破解碳纳米管/石墨烯的团聚难题，又能在合理参数下保持结构完整性。目前业内共识：湿法球磨优于干法，推荐使用氧化锆罐+氧化锆球，配合表面活性剂和适量工艺控制剂（PCA），采用中等转速（300-500rpm）和较短时间（0.5-2小时）。
碳纳米管在磨球的冲击作用下会产生弯曲、扭结，形成结构缺陷，并容易在缺陷处断裂。因此，研磨的目的不是“粉碎”碳纳米管，而是在保持其长径比的前提下，打散纠缠聚集体，并改善其表面化学性质以便后续分散。
实际判断时，先看这4个因素
- 污染要求： 碳纳米材料对金属污染极其敏感（Fe、Cr等会催化石墨化或引入磁性杂质）。氧化锆罐和氧化锆球是高纯研磨的标准配置，可将金属杂质控制在极低水平。根据米淇公司的产品资料，氧化锆陶瓷罐硬度9.0，断裂韧性8-10 MPa·m¹/²，研磨氮化铝时污染量可低至10ppm以下。为避免污染，研磨球材质应与罐体匹配，且需选用高质量产品——劣质氧化锆球可能含有氧化钇稳定剂之外的烧结助剂或杂质，在高速碰撞中析出。严禁使用不锈钢罐和钢球。
- 干法 vs 湿法： 湿式球磨后的碳纳米管长度更均匀，多数端部处于敞开状态，结构的损坏程度较小。研究表明，湿法球磨可以更好地分散碳纳米管，且显著减少对其结构的破坏。此外，湿磨能有效抑制扬尘，改善分散均匀性。干法球磨则容易产生静电团聚和结构损伤。
- 结构损伤风险： 碳纳米管在磨球的冲击作用下会产生弯曲、扭结，形成结构缺陷，并容易在缺陷处断裂。随着球磨时间的增加，Raman特征峰强度会降低，说明碳纳米管中的缺陷增多，管径变小，管长变短。因此必须严格控制球磨时间和转速。
- 目标与用途： 您未提供具体目标。若只需将团聚的碳纳米管打散（分散后长度保持几微米），建议低转速、短时间湿磨；若需将碳纳米管切断成短管（长度100-500nm），可用较高转速和较长时间；若需从石墨剥离得到少层石墨烯，则需要更温和的剥离工艺（低转速+大罐+小磨球+长时剪切）。
工艺控制剂（PCA）怎么选？硬脂酸优于乙醇
工艺控制剂在碳纳米材料球磨中至关重要。常用的PCA包括乙醇和硬脂酸，但两者效果差异显著。研究结果表明，乙醇作为PCA会在球磨两小时后导致多壁碳纳米管结构降解，而固体硬脂酸作为PCA则能较好地保护MWCNT的结构完整性。另一项研究也证实，乙醇促进了铝颗粒的细化，但同时也加剧了球磨过程中碳纳米管的损伤。
因此，在需要保护碳纳米管结构的场景中，推荐使用硬脂酸作为工艺控制剂，用量为粉体质量的0.5-2%。 如果必须使用乙醇，建议严格控制研磨时间不超过1小时，并配合低温冷却。
表面活性剂：分散效果的倍增器
碳纳米管疏水性强，在极性溶剂中极易团聚。添加表面活性剂是实现良好分散的关键。一项比较五种表面活性剂在乙醇中分散效果的研究发现，分散效果排序为：CTAB < Pluronic < Triton X-100 < Span-60 < SDS，其中SDS（十二烷基硫酸钠）表现最优。
更高效的方法是机械化学处理：将多壁碳纳米管与表面活性剂（CTAB、SDS或F127）在球磨机中混合处理20分钟（300rpm），不使用任何溶剂，得到的黑色粉末可直接用于在亲水介质中制备分散液，胶体稳定性可持续至少25天，且碳纳米管的纳米/微观结构在制备过程中保持不变。此外，将碳纳米管和表面活性剂一起进行湿式球磨，一方面能打断相互间的缠绕，有利于悬浮；另一方面也会增强表面活性剂在碳纳米管表面的吸附量，提高表面Zeta电位，更有利于悬浮。
推荐的表面活性剂方案： 对于水体系，SDS（十二烷基硫酸钠）效果最好，用量为碳纳米管质量的5-10倍；对于乙醇体系，Triton X-100或SDS均可；若要极简流程，可采用“干法机械化学处理”——将碳纳米管与SDS（质量比1:10-13）直接球磨20分钟，再用溶剂分散即可获得稳定悬浮液。
分散工艺中的关键参数
转速的影响： 碳纳米管的长度随转速增加而缩短。研究发现，湿法球磨在500rpm转速下配合超声分散和表面活性剂，可获得最佳分散效果。但转速过高会加剧结构损伤，推荐300-500rpm，根据具体目标调整。
研磨时间的影响： 湿式球磨0.5和1小时可以快速切断MWCNTs得到U字形端口的MWCNTs，并且其主体结构没有被破坏。建议从30分钟起步，每15-30分钟取样检测，避免过磨。研磨2小时后，乙醇PCA会导致明显的结构降解，硬脂酸PCA则仍能保持结构。
球径与级配： 对于碳纳米管的分散和切断，建议使用1-3mm氧化锆球，避免使用过大的球（>5mm），大球冲击容易造成局部过度损伤。对于石墨剥离成石墨烯，建议使用0.1-0.5mm微球，低转速（100-150rpm）长时研磨（10-20小时）。
溶剂选择： 水体系需要添加表面活性剂（如SDS）才能有效分散碳纳米管。有机溶剂如NMP、DMF、乙醇对碳纳米管有较好的润湿性，可直接用于湿法球磨，无需或只需少量表面活性剂。对于石墨剥离成石墨烯，NMP是最常用的溶剂，表面张力与石墨匹配，有助于插层和剥离。
典型工艺参数参考（不能照搬）
场景一：碳纳米管分散（保持长径比）

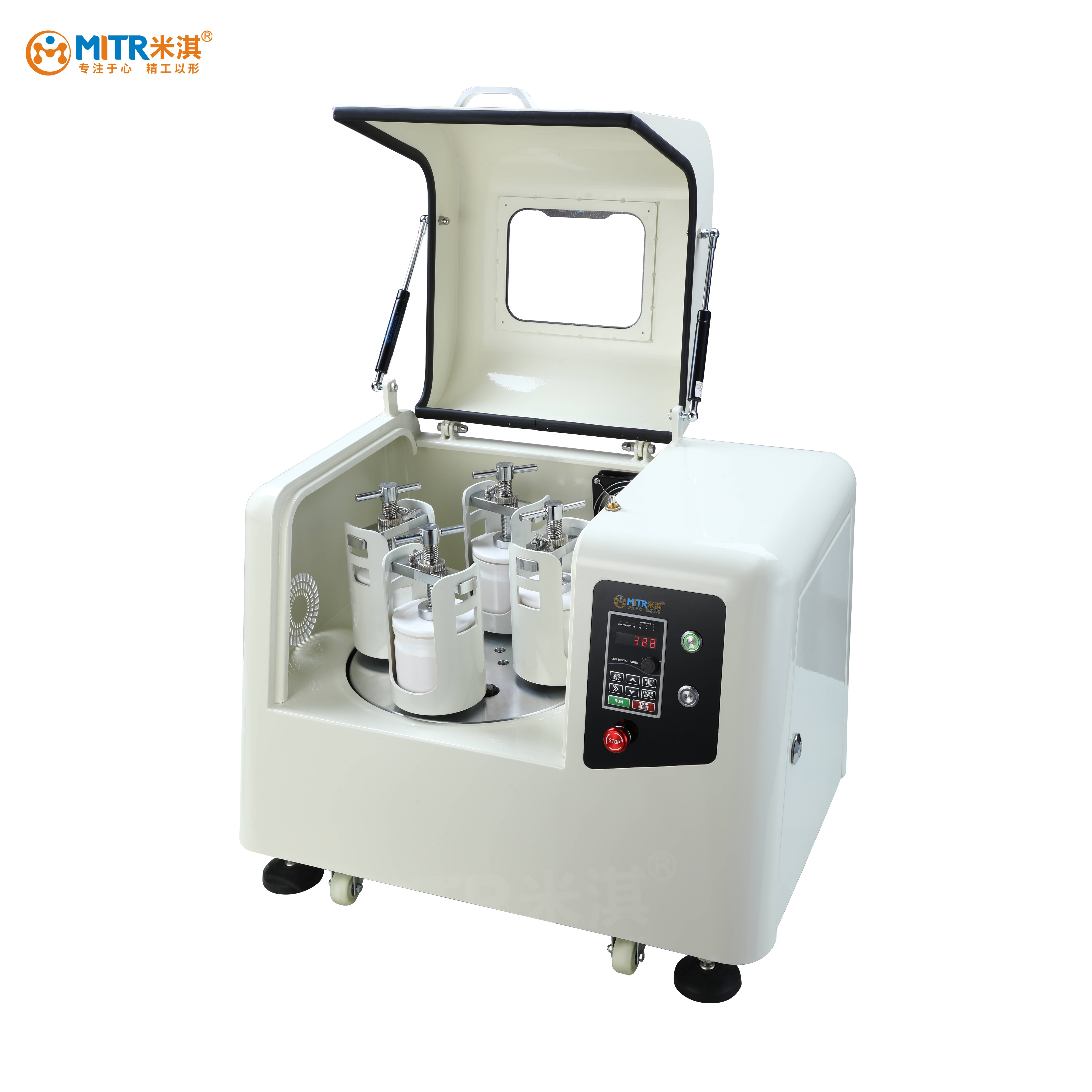

机型：YXQM行星球磨机，转速300rpm
罐与球：氧化锆罐+1mm氧化锆球，球料比10:1
介质：无水乙醇或NMP，固含量5-10%（碳纳米管浓度不宜过高）
PCA：硬脂酸0.5-1wt%（优于乙醇）
时间：30-60分钟，间歇运行（每15分钟停5分钟）
预期：团聚体被打散，碳纳米管保持微米级长度
场景二：碳纳米管切断成短管（100-500nm）
机型：MAX高能行星球磨机，转速400-500rpm
罐与球：氧化锆罐+2mm和1mm氧化锆球混合（比例1:1），球料比15:1
介质：去离子水+SDS（碳纳米管质量的5-10倍），固含量3-5%
时间：1-2小时，配合超声预分散
预期：碳纳米管长度控制在100-500nm，端部开口
场景三：石墨剥离成少层石墨烯（温和剥离）
机型：YXQM行星球磨机，转速100-150rpm（低转速！）
罐与球：氧化锆罐+0.1-0.5mm氧化锆微球，球料比20:1
介质：NMP，石墨与NMP按1:10混合，固含量5-10%
时间：10-20小时，然后取出浆料超声处理1-2小时，离心取上层清液
预期：获得少层石墨烯，产率较低（通常百分之几），需多次离心收集
碳纳米材料球磨的常见误区
- 误区1：用高能球磨机高速长时间研磨，试图“磨细”碳纳米管。 高能球磨的冲击力容易将碳纳米管打成无定形碳碎片，完全失去功能性。碳纳米管的功能性依赖于其长径比和结构完整性，过度研磨适得其反。
- 误区2：不加工艺控制剂或表面活性剂，直接干磨。 干法球磨碳纳米管极易产生静电团聚和结构损伤，且分散效果差。研究表明，500rpm湿法球磨配合SDS和超声，可获得最佳分散效果。
- 误区3：认为研磨时间越长分散越好。 碳纳米管在球磨2小时后，乙醇PCA会导致明显的结构降解，而硬脂酸PCA则仍能保持结构。必须在达到分散目标后及时停止。
- 误区4：用不锈钢罐和钢球，认为“金属没问题”。 不锈钢磨损会引入Fe、Cr杂质，这些金属会催化碳纳米管石墨化或引入磁性杂质，严重影响性能。
- 误区5：用球磨机直接试图从石墨一步得到单层石墨烯。 纯球磨法较难一次性获得大量单层石墨烯。石墨的层状结构靠范德华力结合，剥离成单层需要温和的剪切力而非高能冲击。普通湿磨容易把石墨打碎成无定形碳或多层石墨片，而不是完整的单层石墨烯。正确做法是球磨预剥离+超声辅助，或采用低转速长时剪切工艺。
什么情况下建议进一步咨询
碳纳米材料的球磨分散对工艺参数极其敏感，不同批次的碳纳米管、不同的目标用途（复合材料增强、导电浆料、催化剂载体等）需要不同的方案。如果您需要精确控制碳纳米管的长度分布，或制备高浓度稳定分散液，或批量放大到百克级以上，建议联系铭瑞实验员做付费小样测试。我们可以用您的实际碳纳米材料，对比不同PCA、表面活性剂和研磨参数的效果，同时通过Raman光谱和TEM表征结构完整性，确保满足您的应用要求。
