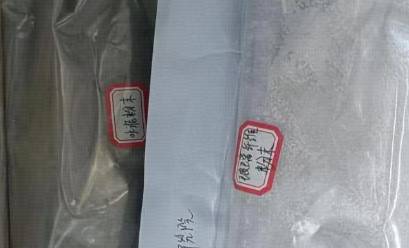

水泥、玻璃纤维混合干磨方案：快速达到800-1000目（13-18μm）且无金属污染
【水泥+玻璃纤维】方案设备推荐
水泥+玻璃纤维混合干磨到800-1000目（13-18μm），怎么选？
您的进料有水泥块（＞10mm）和玻璃纤维（200目≈75μm），目标13-18μm。两种材料性质差异大：水泥脆性易碎，玻璃纤维韧性易缠绕。直接混合干磨有两个风险：纤维缠绕在水泥颗粒上影响破碎，以及纤维过磨成超细粉导致D90偏大。推荐方案：使用聚氨酯罐+氧化锆球，先单独将水泥块干磨至200目左右，再加入玻璃纤维混合研磨5-10分钟，避免纤维过细。 若必须混合研磨，建议球径级配包含大球（15mm）破水泥和小球（3-5mm）断纤维，总时间控制在20-30分钟，并每5分钟检查细度。
实际判断时，先看这4个因素
- 污染要求： 无金属污染，聚氨酯罐或氧化锆罐均可。水泥对金属离子不敏感，但玻璃纤维可能被铁污染变色，建议非金属罐。
- 进料粒度差异大： 水泥块＞10mm需要大球（15-20mm）冲击破碎；玻璃纤维200目（75μm）已经较细，只需轻微切断即可。混合研磨时大球会过度破碎纤维，小球又打不碎水泥。所以分段研磨更合理。
- 干法研磨： 水泥干磨产尘量大，必须密封罐体并连接除尘。玻璃纤维干磨易产生静电缠绕，建议加入0.1%硬脂酸作为过程控制剂。
- 目标13-18μm： 这个细度对水泥来说很容易（普通球磨30分钟可达），但玻璃纤维磨到这个尺寸会变成短纤或粉末，注意控制时间避免过细。
这类混合材料的难点与常见误区
难点： 硬脆材料（水泥）与韧性材料（玻璃纤维）混合研磨时，硬颗粒会保护纤维不被切断，而纤维又会包裹水泥颗粒降低研磨效率。最终可能水泥已过磨，纤维还是长丝。
常见误区： 试图用同一参数同时达到两种材料的理想细度。实际上，玻璃纤维只需要切断到长度＜18μm，而水泥需要整体粉碎。另一个误区：使用不锈钢罐，水泥磨损不锈钢产生铁屑，玻璃纤维上的铁屑会影响后续使用（如用于建材会锈蚀）。
一个容易被忽略的点： 200目的玻璃纤维已经是短纤，再磨10分钟就可能变成5μm以下粉末，完全失去纤维增强作用。如果客户需要保留纤维形态，研磨时间应控制在5分钟以内，并采用大球（10mm）低转速（200rpm）以剪切为主。
推荐工艺方案（分段法）
第一步：单独研磨水泥块 使用氧化锆球，球径15mm和10mm混合（比例1:1），球料比5:1，转速280rpm，干磨20分钟。取样检测，若D50＞20μm则延长5分钟。目标：水泥粉D50=15-18μm（对应800-1000目）。
第二步：加入玻璃纤维混合 将200目玻璃纤维按比例加入已磨好的水泥粉中（纤维占比根据客户配方）。更换研磨球为8mm和5mm混合（比例1:1），球料比4:1（总物料），转速200rpm，混合研磨5-8分钟。每2分钟取样观察纤维长度，避免过磨。
第三步：过筛验证 使用800目和1000目标准筛（或激光粒度仪），确认D50在13-18μm区间，且纤维长度不短于目标（若纤维过细，下次缩短混合时间）。
哪些参数不能照搬常规水泥或纤维
- 混合研磨时间： 单纯水泥磨到15μm需20分钟，但混合纤维后若再磨20分钟，纤维会变成亚微米粉体。混合阶段必须短。
- 球径： 单独水泥用15mm大球，混合后必须换小球（5-8mm），否则纤维被砸成团。
- 转速： 水泥破碎用280rpm，纤维混合降至200rpm，避免高剪切导致纤维过度粉碎。
什么情况下建议进一步咨询
如果您需要一次性混合研磨（不分段），或者玻璃纤维比例超过30%，或者对纤维长度有严格下限要求（如必须＞10μm），建议联系铭瑞实验员做付费小样测试。我们可以用您的实际配比，精确确定混合研磨的临界时间，并提供过程控制剂（如硬脂酸）用量，避免纤维过磨和水泥粘罐。
【水泥+玻璃纤维混合干磨方案定制】
水泥和纤维硬度差异大，混合研磨易过磨或缠绕。我们提供付费小样测试，采用分段或精准混合工艺，确保水泥达800-1000目，纤维长度可控，且无金属污染。
电话咨询铭瑞实验员 或致电 189-7497-9799
* 我们提供付费小样测试，根据实测数据推荐合适的方案和设备。
免责申明： 本文中涉及的实验方案、参数建议及预期结果均基于常见工况下的测试经验，不同批次材料、设备状态、环境条件可能导致实际效果存在差异。所有内容仅供客户参考，不构成绝对保证。铭瑞仪器不承担因照搬参数而产生的任何损失。具体方案请结合付费小样测试或咨询实验员后确定。
