矿渣行星球磨机湿磨方案：2000目无金属污染快速达标
【矿渣】方案设备推荐

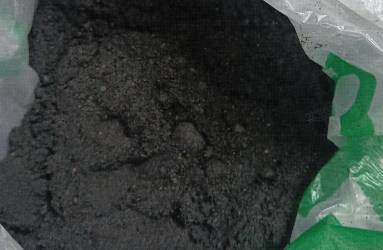

矿渣湿磨到2000目（约6.5μm）且无金属污染，怎么选？
您用不锈钢罐湿磨30min就达到了D50=3.303μm、D90=13.01μm，已经满足2000目（6.5μm）要求，效率很高。但客户要求“无金属污染”，不锈钢罐和球会磨损引入铁、铬等元素。建议更换为氧化锆罐+氧化锆球或刚玉罐+刚玉球，保持相同球料比和转速，研磨时间可能延长到40-60分钟，但可以避免金属污染。
实际判断时，先看这4个因素
- 污染要求： 既然要无金属污染，不锈钢方案直接排除。矿渣硬度约5-7，刚玉罐（莫氏9）和氧化锆罐（莫氏8.5）都足够耐磨。氧化锆磨损率更低，但价格高；刚玉性价比好，适合矿渣这类非高附加值物料。
- 进料粒度75μm： 这个粒度已经很细，不需要大球预破碎。直接用5-10mm球径即可。
- 湿法研磨： 矿渣湿磨效率远高于干磨，且不产生扬尘。水或乙醇作介质，固含量建议40-50%。
- 目标2000目（6.5μm）： 您实测D90=13.01μm，略超目标，但D50已到3.3μm。再延长10-15分钟或微调转速，D90很容易降到6.5μm以下。
这类材料的难点与不锈钢方案的问题
矿渣成分复杂（含SiO₂、Al₂O₃、CaO等），硬度中等偏硬。不锈钢罐30min就达标，说明矿渣易磨性不错。但不锈钢湿磨有两个隐患： 一是铁污染，后续用于陶瓷或建材会变色或影响性能；二是不锈钢球和罐磨损后，矿渣中可能检测出超标重金属。很多人图快用不锈钢，等客户检测出问题再返工，得不偿失。
一个容易被忽略的点： 矿渣湿磨时pH值偏碱性（因为含CaO），不锈钢在碱性条件下耐腐蚀性尚可，但长时间研磨局部磨损不可避免。改用氧化锆或刚玉后，虽然初始效率略降，但罐体寿命更长，且无污染风险。
常见误区
- 误区1：不锈钢效率高，就用不锈钢。 客户明确要求无金属污染，就不能用。可以接受效率稍低，但不能接受污染。
- 误区2：认为刚玉罐不耐磨。 刚玉硬度远高于矿渣，湿磨矿渣磨损量极小，完全可以用。除非要求ppb级纯度，才需要氧化锆或玛瑙。
- 误区3：照搬不锈钢的参数。 换成陶瓷罐后，球料比和转速可以不变，但时间需要延长。因为陶瓷罐内壁摩擦系数与不锈钢不同，能量传递略有差异。
适合的机型与配置思路
机型推荐： 常规批量用YXQM-4L或YXQM-12L行星球磨机。如果处理量大，MAX高能行星球磨机能缩短陶瓷罐研磨的时间损失。
罐与球配置： 推荐刚玉罐+刚玉球（经济）或氧化锆罐+氧化锆球（低磨损）。球径建议8mm和5mm混合，比例6:4。球料比（质量比）5:1~8:1，罐装球率35%，浆料（矿渣+水）占罐容的40%。
参数参考（不能照搬）： 转速280-320rpm（不锈钢方案可能用了300rpm），湿磨时间40-60分钟。可以先试40分钟取样测D90，如果＞6.5μm，延长到50分钟。水固比建议1:1.5（即固含量40%）。
哪些参数不能照搬常规矿石
- 球径： 常规矿石从厘米级破碎，需要大球。您进料75μm，只需5-10mm球，太大反而浪费能量。
- 研磨时间： 矿渣比石英软，30min已经达标，换成陶瓷罐也不会超过1小时。不要盲目磨2小时以上，会导致过磨微细颗粒团聚。
- 转速： 矿渣密度约2.5-3.0 g/cm³，不需要高转速。300rpm足够，超过400rpm可能浪费能耗且罐体发热。
什么情况下建议进一步咨询
如果您对污染要求极为严格（比如用于电子级材料），或者单批次处理量超过5kg，建议联系铭瑞实验员做付费小样测试。我们可以用您的矿渣对比不锈钢、刚玉、氧化锆三种方案的细度曲线和磨损率，给出最经济且无污染的方案。同时可以验证D90能否稳定控制在6.5μm以下。
【矿渣湿磨无污染方案定制】
矿渣湿磨容易引入金属污染，我们提供付费小样测试，对比不同罐材的研磨效率和污染情况，帮您快速达标2000目且无金属残留。
电话咨询铭瑞实验员 或致电 189-7497-9799
* 我们提供付费小样测试，根据实测数据推荐合适的方案和设备。
免责申明： 本文中涉及的实验方案、参数建议及预期结果均基于常见工况下的测试经验，不同批次材料、设备状态、环境条件可能导致实际效果存在差异。所有内容仅供客户参考，不构成绝对保证。铭瑞仪器不承担因照搬参数而产生的任何损失。具体方案请结合付费小样测试或咨询实验员后确定。
