三辊碾磨机（三辊机）选型与应用全解析｜原理·结构·分类·厂家
一、三辊碾磨机是什么？
三辊碾磨机，又称三辊研磨机或三辊机，是工业上最常用的辊式研磨机类型。它是一种专为高粘度物料设计的精密研磨与分散设备，通过三根水平排列的辊筒以不同速度相对旋转，产生强大的挤压、摩擦和剪切力。三辊碾磨机广泛应用于油漆、油墨、颜料、塑料、化妆品、医药、食品、电子浆料、新能源电池及纳米新材料等领域。
二、工作原理与核心结构
三辊碾磨机的核心工作原理是利用三根辊筒的转速差产生强大的剪切力。三根辊筒分为进料辊（慢辊）、中间辊（中辊）和出料辊（快辊），转速从后向前顺次增大。物料从后辊和中辊之间加入，由于三个滚筒的旋转方向不同、转速递增，物料在通过辊筒表面时受到强烈的挤压、摩擦和剪切作用，团聚体被快速打散。研磨后的物料附着在前辊表面，最终被安装在前辊前的刮刀刮下收集。
核心结构：三辊碾磨机主要由三个辊子、转动机构（电机、减速箱、皮带）、传动装置（齿轮）、机架、加压系统、出料系统、冷却系统等组成。辊筒材质通常为冷硬合金铸铁离心铸造而成，表面硬度达HS70°以上；也有采用高耐磨陶瓷（如氧化锆、氧化铝）材质，适用于对金属污染敏感的高纯物料。辊筒多为中空设计，可通循环冷却水控制研磨温度。研磨物料一般只需研磨2次即可达到要求，最终加工细度一般可达到3-18μm（用细度刮板测定）。
三、主要分类
按用途与规模分类

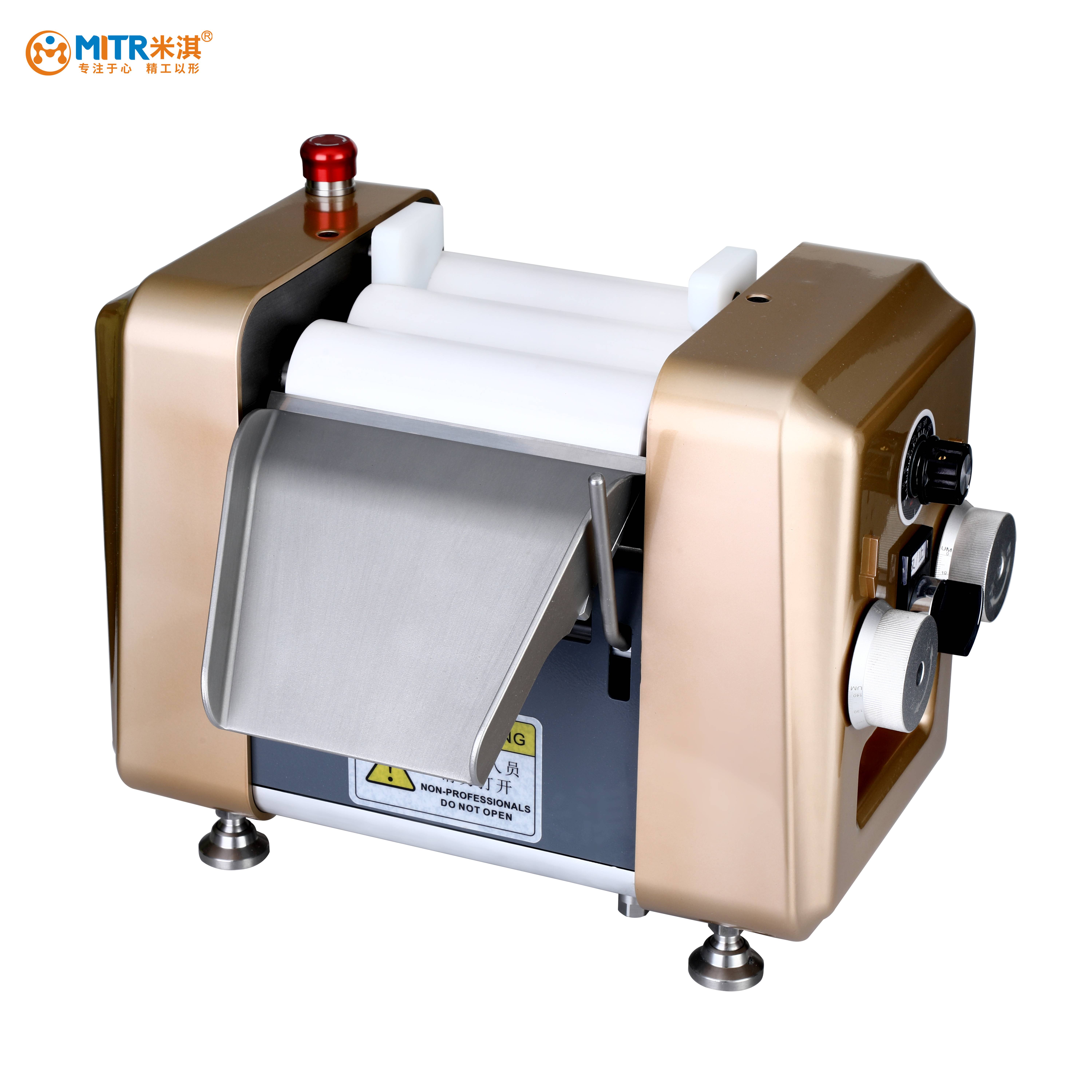

- 实验型（实验室用）三辊碾磨机： 用于配方研发和小批量试产。代表型号如TR50 M（产能0.02-5L/h，辊径50mm，重量20kg）、S65（辊径65mm，产能约5kg/h）。SM120、SM160型用于小批量或实验室用。
- 生产型三辊碾磨机： 用于工业化连续批量生产。代表型号如S150（产能约60kg/h）、S260（产能约180kg/h）、SM405（产能约350kg/h）。SM405、S260型用于批量生产。
按控制方式分类
- 手动型： 通过手轮调节辊筒间隙，结构简单，成本较低。
- 液压型： 配备液压系统，实现辊隙精密调节和压力稳定控制。派勒PTR液压三辊机每个辊子的压力都可单独精确调节。
- 数控型： 具备PLC电脑控制、触摸屏操作、数据记录及一键自动校准等功能。
按辊筒材质分类
- 合金钢/冷硬合金铸铁辊： 标准配置，表面硬度高（HS70°以上），成本较低。
- 陶瓷辊（氧化锆、氧化铝、氮化硅）： 无金属溶出，硬度高且耐磨，表面光洁度可达0.3μm。适用于锂电池材料、电子浆料等要求“零污染”的领域。
四、核心技术参数
以下为SM系列三辊碾磨机的典型技术参数：
| 型号 | 类型 | 辊径(mm) | 辊长(mm) | 速比(慢:中:快) | 功率(kW) | 产能参考 | 重量(kg) |
| 65型 | 实验室 | 65 | 140 | 1:2.63:7.1 | 0.55 | 约5 kg/h | 80 |
| 120型 | 小批量 | 120 | 280 | 1:3.13:9.77 | 1.1 | — | 320 |
| 160型 | 小批量 | 160 | 320 | 1:2.06:5 | 2.2 | — | 500 |
| 260型 | 生产 | 260 | 620 | 1:2.5:6.25 | 7.5 | 约180 kg/h | 1800 |
| 315型 | 生产 | 315 | 760 | 1:2.87:8.1 | 11 | — | 2580 |
| 405型 | 生产 | 405 | 810 | 1:3.14:9.77 | 15 | 约350 kg/h | 4200 |
* 数据来源于各厂家公开资料，具体参数以实际设备为准。
五、典型应用领域
三辊碾磨机主要用于各种高粘度膏状物料的精细研磨。具体应用包括：
- 油漆涂料： 汽车漆、面漆、木器漆、工业漆、装饰用漆等
- 油墨印刷： 胶印油墨、丝印油墨、凹版油墨、UV油墨等
- 电子与新能源： 锂电池正负极浆料、导电银浆、电子陶瓷浆料、MLCC电子浆料
- 化妆品与医药： 粉底霜、口红、面霜、药膏等
- 新材料： 石墨烯、碳纳米管、纳米复合材料等
- 食品与化工： 巧克力浆、调味品膏体、胶黏剂、颜料等
六、三辊碾磨机 vs 砂磨机：核心区别
| 对比项 | 三辊碾磨机 | 砂磨机 |
| 适用粘度 | 高粘度膏状物料 | 中低粘度物料 |
| 主要作用 | 解聚分散团聚物 | 粉碎研磨大颗粒 |
| 研磨精度 | 微米级，高精度可达1μm | 纳米级 |
| 产能特点 | 小批量精细研磨 | 批量生产 |
七、主流品牌与厂家
| 厂家名称 | 品牌 | 主要型号与特点 |
| 上海人和科学仪器有限公司 | TRILOS 泰洛思 | TR50 M（实验室）、TR80 A（中试）、TR120 A（生产） |
| 长沙米淇仪器设备有限公司 | 米淇 | MT系列，广泛应用于农业、医药、电池/电源等领域 |
| 佛山市霍驰化工设备有限公司 | 霍驰 | S65/S150/S260系列，耐磨合金钢辊筒 |
| 中毅（ZYE） | 中毅 | 代表性生产厂商之一 |
| 布勒（Bühler） | 布勒 | 国际知名品牌 |
| 派勒（PUHLER） | 派勒 | PTR液压三辊机，双金属辊筒，硬度540-560HB |
| 江阴市爱达机械有限公司 | IDA | SDS系列数控型三辊研磨机 |
八、选型要点
1. 明确物料特性
- 粘度范围： 三辊机适用于高粘度膏状物料。低粘度物料建议选用砂磨机。
- 目标细度： 常规微米级研磨（3-18μm）可选用标准机型；如要求细度在1-5μm以下，建议选用高精度机型。
- 腐蚀性： 不宜研磨带有酸碱成分或足以导致辊筒腐蚀的原料。
2. 确定产能需求
- 研发/小批量（＜10kg/h）： 选65型、120型或160型。
- 中试/生产（10-100kg/h）： 选150型或260型。
- 规模化生产（100-500kg/h）： 选315型或405型。
3. 选择辊筒材质
- 合金钢： 经济实用，适用于大多数常规物料。
- 陶瓷辊（氧化锆、氧化铝）： 无金属污染，硬度高，表面光洁度可达0.3μm。适用于锂电池材料、电子浆料等对纯度要求高的领域。
4. 关注控制系统
- 现代三辊机常配备液压系统或自动化控制系统，可实现辊隙的精密调节（微米级）和工艺参数的稳定控制。
- 高端机型具备触摸屏操作、数据记录及一键自动校准功能。
九、操作与维护要点
操作规范
- 开机前检查各部件位置及锁紧是否正常，按图示点注入润滑油，接通电源。
- 先开水冷却，再启动电机。加料应均匀连续。
- 间隙调节应从大到小逐步进行，避免辊筒直接接触产生干磨损伤。
- 停机前先停止加料，待辊筒表面物料排净后关闭电机，最后关闭冷却水。
- 每次使用后彻底清洗辊筒、刮刀和挡料板，防止物料干结。
注意事项
- 轧辊表面严禁碰磕、划伤，严禁各种金属物及硬质杂物进入运转的轧辊。
- 轧辊工作温度范围：普通型-5℃～100℃，加热型20℃～220℃。
