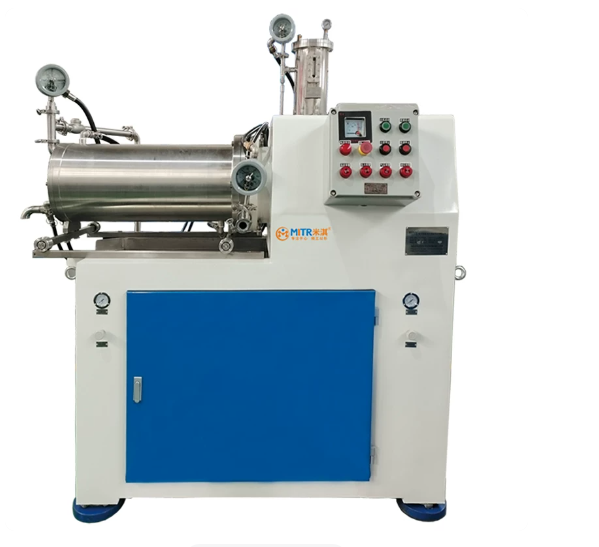

实验室卧式砂磨机是研磨腔体呈水平布置、可连续生产的湿法超细研磨设备。与立式砂磨机相比，卧式结构使研磨介质分布更均匀、能量利用率更高，适合对研磨细度和粒径分布有较高要求的研发场景。实验室卧式砂磨机能对固体、液体混合的悬浮状物料进行超细化研磨和分散，是高校、科研院所及企业研发部门进行配方开发、工艺验证与材料筛选的核心工具。

实验室卧式砂磨机广泛应用于涂料、油墨、锂电池材料、电子陶瓷、医药制剂、化妆品、农药及纳米材料等领域的研发与品质控制。以下从工作原理、设备分类、技术参数、应用场景、选型要点及操作维护等方面进行系统介绍。

实验室卧式砂磨机的工作原理是什么？

实验室卧式砂磨机采用偏心盘（或棒销筒、涡轮研磨盘）研磨腔封闭式设计，研磨盘按照一定顺序安装在搅拌轴上，克服了传统卧式砂磨机研磨介质分布不均、研磨后粒度分布差的缺点。主电机通过V型皮带带动主轴上的棒销筒（或涡轮研磨盘、偏心盘）作高速运转，从而带动研磨腔内填充的研磨介质（通常为氧化锆珠）高速运动。研磨介质在高速运动中产生极大的冲击力、撞击力、摩擦力和剪切力，使物料得以被充分研磨和分散。

物料在进料泵的作用下进入研磨腔，入口设计在驱动连接法兰的一端，物料的流向与机械轴承相反底端一方，大大减轻了机械密封的承受压力，延长其使用寿命。在搅拌轴偏心盘高速运转中，物料和研磨介质的混合物发生高效相对运动，物料固体颗粒被有效分散、剪切研磨，经动态大流量转子缝隙分离过滤器后得到最终产品。

实验室卧式砂磨机采用高精度型砂磨机专用机械密封，具有高度的装配精度要求和较长的耐用性。研磨腔体完全密闭，减少了空气的混入，防止产生大量气泡，同时也可以减少溶剂的挥发。采用静态型筛网式管状中心出料，研磨介质和被研磨物料在研磨腔中心部位分离；由于研磨珠在该装置表面运动产生自清作用，可减少研磨介质堵嵌在缝隙中，极大防止堵料问题。视产品研磨工艺不同，可采用独立批次循环研磨、串联研磨工艺。

实验室卧式砂磨机主要分哪几类？各适合什么场景？

偏心盘式实验室卧式砂磨机是目前应用最广泛的类型，采用悬臂式偏心盘设计，搅拌盘可为偏心、三偏心或圆形结构，按一定顺序排列。大面积偏心盘产生高密度研磨能量，研磨介质在物料上产生均匀的能量平衡。PHE系列卧式偏心盘是目前工业上应用最广的一种砂磨机。适合涂料、油墨、色浆等常规物料研发，研磨细度可达亚微米级别≤2μm。

棒销式实验室卧式砂磨机采用棒销筒结构，能量密度高，适合纳米级超细研磨。可使用0.1mm及以上的超细研磨介质。ESW-1.0型实验室卧式砂磨机研磨腔容积1.0L，转速0-3000r/min，流量2-30L/H。适合锂电池材料、电子陶瓷等高端纳米材料研发。

涡轮式实验室卧式砂磨机采用高效离心涡轮结构，通过高速涡轮（15-20m/s）产生湍流，实现超细粉碎。适用粘度范围广，粒径分布窄。设备材质根据物料不同可选用硬质合金钢、陶瓷、PU材质。适合纳米材料、陶瓷墨水等高精度研磨场景。

全陶瓷实验室卧式砂磨机研磨部件和研磨腔体选用优质的纯氧化锆材质，耐磨无污染。使用纯氧化锆珠，研磨效率高，研磨细度好，分布均匀。特别适用于色度要求较高及对金属离子有要求的物料。WSM系列容积覆盖0.5L、1.0L、2.0L，转速0-1450r/min。

值得注意的是，同一台设备可通过更换转子和调整运行参数实现不同研磨需求，满足从微米级到纳米级的宽范围研磨要求。卧式砂磨机技术不断升级，已发展出棒销式、高粘度、涡轮式、盘式等多种类型，以满足从实验室小试到工业化连续生产的全流程需求。

核心技术参数

典型型号与技术参数对照

典型应用领域

实验室卧式砂磨机在以下研发场景中发挥关键作用：

• 涂料与油漆： 水性纳米色浆、汽车修补漆、工业面漆等配方研发
• 油墨与印刷： 喷墨墨水、热转印墨水、陶瓷墨水、UV墨水等材料开发
• 锂电池材料： 碳纳米管、石墨烯、磷酸铁锂、纳米氧化硅等正负极材料研磨
• 电子陶瓷与纳米材料： MLCC介质材料、电子浆料、纳米氧化物、功能陶瓷
• 医药与生物： 药物微粉化、纳米制剂、生物样品纳米级分散
• 农药与农化： 农药悬浮剂、色浆等精细化工产品的纳米化处理
• 化妆品与食品： 化妆品原料、食品添加剂、色素分散

常见误区：忽视材质与冷却配置

不少用户在选实验室卧式砂磨机时仅关注容积和价格，却忽略了材质适配性和冷却能力。若物料对金属污染敏感（如锂电池材料、电子浆料）而选用不锈钢研磨腔，可能引发产品污染。高纯物料应优先选用全陶瓷结构（氧化锆、碳化硅）的实验室卧式砂磨机。

另一个常见误区是忽略设备的冷却能力。卧式砂磨机在高速运转时会产生大量热量，若不及时冷却可能导致物料变质或溶剂挥发。优质设备采取内外双重冷却模式，可以有效降低研磨时产生的热量。派勒智能PHN系列采取多种冷却措施，散热性能好，适合用于对温度敏感的物料研磨。

先回答这4个问题，实验室卧式砂磨机选型就清晰了

与其纠结于参数列表，不如先厘清以下关键问题：

问题一：目标细度是多少？
常规微米级研磨（5-25μm）可选用全陶瓷WSM系列；要求D50＜1μm的需选用棒销式或涡轮式纳米砂磨机；若目标细度在100纳米以下，应重点关注偏心盘式或涡轮式机型。PT-1型可将物料研磨至50纳米。

问题二：物料是否对金属污染敏感？
若答案为是，则必须选用全陶瓷研磨腔体（氧化锆、碳化硅）。高纯物料（如锂电池材料、电子浆料）建议优先选用WSM系列全陶瓷实验室卧式砂磨机或派勒PHN系列。

问题三：单批次处理量有多少？
微量样品（0.5L以内）可选用ESW-0.5或WSM-0.5C型；常规配方验证（0.5-1L）可选用ESW-1.0或WSM-1.0C型；小批量验证（1-2L）可选用WSM-2.0C型。

问题四：物料粘度有多高？
实验室卧式砂磨机适用粘度一般不超过20000cps。高粘度物料（>5,000cPs）需选用配备强循环泵与动态分离器的机型。

配置建议

从实践角度看，用户咨询时最需要明确的是目标细度、纯度要求、处理量及物料粘度，而非笼统的型号。

常规微米级研磨配置：适用于涂料、油墨等常规物料研发——全陶瓷WSM系列，容积0.5-2.0L，转速0-1450r/min，无金属污染。

纳米级高精度配置：适用于锂电池材料、电子浆料等高精度要求物料——偏心盘式或涡轮式纳米砂磨机，配备0.1mm超细研磨介质。派勒PHN系列（细度可达100nm以下）、PT-1型（细度1μm-100nm）为典型选择。

高粘度物料配置：适用于高粘度浆料研磨——配备强循环泵与动态分离器，双端面机械密封防止漏浆，冷却夹套控制温升。

循环研磨配置：适用于需要多次循环研磨的场景——设备带有自循环系统，正常情况下无需另配输送泵，减少清洗难度。

相关厂家推荐

选型建议：选择实验室卧式砂磨机时，不应仅关注价格或容积。真正影响研发效果的是设备能否在目标处理量条件下达到所需细度、材质纯度是否满足要求、冷却能力是否足够。建议根据物料特性进行小样研磨试验，确定最佳研磨介质、转速与时间组合。同时应评估厂家是否提供从实验室到量产的全系列产品。

更多实验室卧式砂磨机参数、材质选择和定制需求，可结合物料特性与研发目标提交确认。

操作规范与日常维护

操作规范

• 开机前检查各部件安装是否牢固，主轴转动是否灵活。
• 检查冷却水是否通畅，机械密封是否正常。
• 长时间停机后再次启动前，应先检查分散盘是否被介质卡死。若联轴器转不动，可用泵打入溶剂待溶解后再起动，严禁强行起动。
• 开机前检查筛网是否有结皮，若有应用溶剂清洗干净，以防堵塞。
• 先启动进料泵，待物料进入研磨腔后方可启动主机。
• 停机前应先停止进料，待腔内物料排空后再停机。倘若设备没有被启动或电流量太高，作业者必须马上停机，仅在故障排除后方可重新启动。

日常维护

• 每日检查： 观察设备运行状态、密封是否泄漏、冷却水是否通畅。
• 定期保养： 每次使用后将研磨腔彻底清洗干净，避免残留物影响后续实验。
• 分散盘更换： 当分散盘已被磨损或部分磨损需要重新更换时，先移动筒体，然后逐个卸下内六角螺钉和零件。在组装时，应将新的或磨损较小的分散盘装在最里面的位置上，村套按原来的位置安装。
• 易损件更换： 定期检查分散盘（棒销）、研磨腔、密封件等磨损情况，及时更换。

常见故障与排除方法

实验室卧式砂磨机发展趋势

实验室卧式砂磨机技术不断升级，主要呈现以下趋势：

• 高效化： 通过优化珠磨腔体设计和采用高性能陶瓷珠，提升分散效果和研磨效率。卧式砂磨机技术不断升级，向效率化方向发展。
• 智能化： 围绕自动化控制等领域进行技术发展。PHN系列采用PLC自动控制，实现参数精准控制与数据记录。
• 绿色化： 能耗降低、运行平稳、噪音低，内外双重冷却模式减少能源浪费。
• 专业化： 针对不同行业需求，开发出棒销式、高粘度、涡轮式、盘式等多种类型。设备材质可根据物料不同选择硬质合金钢、陶瓷、PU材质。
• 全陶瓷化： 研磨部件和研磨腔体选用优质的纯氧化锆材质，耐磨无污染，满足高纯物料的零污染研磨要求。
