三维混合机 · 粉体颗粒高均匀度混合装备全技术解析
三维混合机（又称三维运动混合机、多向运动混合机）是一种利用混合筒在空间进行平移、转动和翻滚三种复合运动，使物料在环向、径向和轴向三个维度上充分流动、扩散与掺杂，从而实现高均匀度混合的先进粉体设备。与V型混合机、双锥混合机等传统设备相比，三维混合机具有无混合死角、装料系数高、混合均匀度可达99.9%以上等显著优势，广泛应用于制药、化工、食品、冶金、电子、新材料及科研单位等领域。
一、三维混合机的定义与行业定位
三维混合机属于容器回转式重力对流扩散型混合设备。其核心特征在于混合筒通过特殊的传动机构（通常为双轴万向节结构）实现空间三维复合运动——混合筒在绕自身轴线旋转的同时，还随主轴公转并沿轴向平移振动。这种运动方式使物料在容器内不断被提升、抛落、翻滚和分散，每一次运动循环都能让颗粒之间产生充分的相对位移和接触交换。
与传统混合设备相比，三维混合机从根本上解决了混合死角这一长期困扰粉体混合行业的难题。其装料系数可达80%~90%，远高于普通混合机40%~60%的水平；混合时间短、效率高，且物料在混合过程中无离心力作用，不会产生比重偏析和分层现象。
彻底消除混合死角，实现粉体物料的高均匀度混合，混合均匀度达99.9%以上。
粉状、颗粒状物料，尤其适合比重差异大、粒度分布宽、易分层物料的混合。
制药、化工、食品、冶金、电子、新能源电池材料、陶瓷、国防工业及科研单位。
向智能化控制、防爆设计、GMP合规、大容量定制方向发展，覆盖实验室到工业级全场景。
二、三维混合机的工作原理与传动结构
2.1 三维复合运动原理
三维混合机的核心设计理念在于打破传统混合设备在二维平面内的运动局限。混合筒体在主动轴的带动下，同时进行以下三种运动：
- 绕自身轴线旋转（自转）：使物料在筒体内产生环向流动；
- 随主轴公转：使物料产生径向位移和翻滚；
- 沿主轴方向的平移振动：使物料产生轴向流动和扩散。
这三种运动的叠加，促使物料沿着筒体作环向、径向和轴向的三向复合运动。物料在筒体内不断被提升、抛落、翻滚和分散，颗粒之间产生充分的相对位移和接触交换，从而实现多种物料的相互流动、扩散、积聚与掺杂。
从流体力学的角度来看，粉体物料在三维混合机中的混合是对流混合、扩散混合和剪切混合三种基本机制的协同作用。对流混合是物料颗粒团作为整体进行的宏观迁移运动，是实现快速均匀混合的主要驱动力；扩散混合是颗粒间位置交换发生的微观混合过程；剪切混合则是物料层之间的相对滑动产生的混合效应。
2.2 传动系统技术架构
三维混合机的传动系统是实现三维运动的核心机构。目前主流的传动方案采用主动轴和从动轴的双轴联动设计：
- 主动轴连接驱动电机，负责提供旋转动力；
- 从动轴通过万向联轴器或Y型万向节机构与主动轴相连，将旋转运动转化为三维复合运动；
- 混合筒通过两只Y型万向节悬装于主、从动轴端部，两只万向节在空间既交叉又互相垂直。
当主动轴被拖动旋转时，万向节使料桶在空间周而复始地作平移、转动和翻滚等复合运动。这种机构设计中，主动轴的匀速旋转被分解为容器在三个正交方向上的周期性运动，运动参数可通过调整传动机构的几何参数来精确控制。

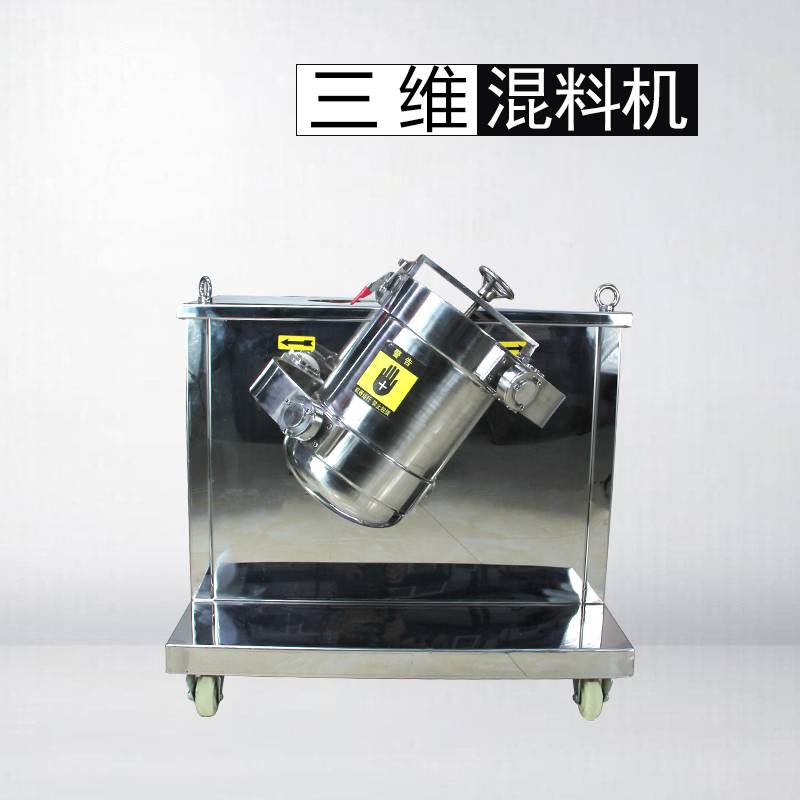

整机由机座、传动系统、电器控制系统、多向运动机构和混合桶等部件组成。与物料直接接触的混合桶采用不锈钢材料制造，桶体内外壁均经精密抛光处理，达到GMP要求。
三、三维混合机的结构特点与技术优势
3.1 核心结构特点
- 大圆弧八面形桶体：使物料运动不打滑，能导向物料随即滚动；
- 精密抛光内壁：筒体各处为圆弧过渡，经过多工序精密抛光，达到无死角、不滞料、易出料、易清理；
- 轴承外置设计：轴承和料筒连接的部位在料筒外部，物料不会接触到轴承，避免物料污染；
- 变频调速：可根据物料的多少、比重、形状采用不同速度予以配合，达到最佳混合效果；
- 全密闭操作：物料在密闭状态下进行混合，对工作环境不会产生污染。
3.2 核心技术优势
- 混合均匀度可达99.9%以上
- 无离心力作用，无比重偏析及分层现象
- 各组分可有悬殊的重量比
- 装料系数可达80%~90%
- 普通混合机仅为40%~60%
- 同等容积下产能显著提升
- 混合时间短，效率高
- 无临界转速限制，转速可调范围宽
- 占地面积小
- 无死角设计，易清洗
- 符合制药GMP要求
- 对物料无剪切、温升影响小
四、三维混合机主要技术参数与型号对照
三维混合机已形成从实验室规格到工业化大生产的完整产品系列，常见型号包括SYH系列、SBH系列等。以下为典型技术参数参考：
| 型号 | 料筒容积 (L) | 装料容积 (L) | 装料重量 (kg) | 主轴转速 (r/min) | 电机功率 (kW) | 典型应用 |
|---|---|---|---|---|---|---|
| SYH-1 / SBH-1 | 1 | 0.8 | 0.5 | 15-30 | 0.12 | 实验室研发、小试 |
| SYH-5 / SBH-5 | 5 | 4 | 2.4 | 0-8 | 0.25 | 实验室、小批量生产 |
| SYH-15 / SBH-15 | 15 | 12 | 7.5 | 0-8 | 0.37 | 中试、小型生产 |
| SYH-50 / SBH-50 | 50 | 40 | 25 | 0-8 | 1.1 | 中小批量生产 |
| SYH-100 / SBH-100 | 100 | 80 | 50 | 0-15 | 1.5 | 批量生产 |
| SYH-200 / SBH-200 | 200 | 160 | 100 | 0-15 | 2.2 | 中等批量生产 |
| SYH-400 / SBH-400 | 400 | 320 | 200 | 0-12 | 4 | 大批量生产 |
| SYH-600 / SBH-600 | 600 | 480 | 300 | 0-11 | 5.5 | 工业化生产 |
| SYH-800 / SBH-800 | 800 | 640 | 400 | 0-10 | 7.5 | 大规模生产 |
| SYH-1000 / SBH-1000 | 1000 | 800 | 600 | 0-10 | 7.5 | 大规模生产 |
五、三维混合机的典型应用领域
三维混合机凭借其温和而高效的混合特性，在多个对混合工艺有较高要求的领域得到广泛应用。
- 原料药与辅料的均匀混合
- 固体制剂总混工序
- 中药粉体混合
- 符合GMP规范密闭操作
- 染料、颜料、催化剂混合
- 粉末涂料、助剂混合
- 农药、洗涤剂粉体混合
- 陶瓷、塑料添加剂混合
- 调味粉、固体饮料混合
- 奶粉、营养强化剂混合
- 食品添加剂均匀分散
- 特殊医学用途配方食品
- 电池正负极材料混合
- 陶瓷粉末、金属粉末复合
- 冶金矿冶粉体混合
- 国防工业及科研单位
六、三维混合机标准操作流程
6.1 开机前检查
- 检查设备各联接部位是否紧固、可靠；
- 检查电气接线是否正常，接头有无松动、脱落；
- 检查减速机是否加注适量润滑油，链条是否润滑；
- 扳动皮带轮检查设备是否灵活自如，无卡滞现象；
- 确认设备已清洁、无异物。
6.2 装料与运行
- 将加料口转至上方，打开加料盖进行加料；
- 加料量不得超过规定容积（建议按额定装料系数的60%~80%装料）；
- 关紧加料盖，确保密封严密；
- 开机前操作人员应离开混料桶一米以外，避免运动中筒体撞伤人员；
- 启动主电机，观察筒体运动是否平稳；
- 设定混合时间，启动运行。
6.3 卸料与收尾
- 混合完毕后按下停止按钮；
- 利用点动按钮使出料口转至下方出料位置；
- 打开快开盖即可卸料；
- 下班后或更换品种时必须将料斗内外冲洗干净。
七、三维混合机的维护保养规程
7.1 日常维护
- 每天上班后和下班前进行设备的检查、清扫和擦拭，确保设备整洁、清洁、安全；
- 每日记录操作数据；
- 清除混合桶内残留物料，确保设备整洁。
7.2 定期润滑
- 定期对运行部件（如轴承、齿轮等）进行润滑，使用指定润滑油或润滑脂；
- 定期将两端转动轴承加油，以免卡死发生异常；
- 使用前先将须加油处加好油。
7.3 定期检查
- 检查机座是否平整，拧紧地脚螺栓，以免振动；
- 检查主轴密封件磨损情况，及时更换老化密封圈；
- 检查减速箱齿轮磨损情况；
- 定期检查各紧固件是否松动。
八、三维混合机常见故障及排除方法
| 故障现象 | 可能原因 | 解决方法 |
|---|---|---|
| 混合不均匀 | 物料投放顺序不合理；混合时间过短；筒体内有残留物或结块；转速不稳定 | 规范投料顺序；延长混合时间；清洁筒体；检查电机及传动装置 |
| 设备启动困难 | 电源异常；控制系统故障；机械卡死；安全装置未复位 | 检查电源连接；检修控制系统；手动盘车检查；确认安全装置正常 |
| 运行异响或振动过大 | 轴承磨损或润滑不良；地脚螺栓松动；皮带张紧不均；物料偏载 | 更换轴承并润滑；紧固地脚螺栓；调整传动张紧度；控制进料量 |
| 密封性能下降/漏粉 | 密封圈老化磨损；出料阀关闭不严；法兰连接处密封变差 | 更换密封件；修复出料阀；清理结合面并重新密封 |
| 电机过热 | 超负荷运行；散热不良；电机接线错误；冷却风扇损坏 | 控制装料量；改善通风；检查电机接线；清理或更换风扇 |
| 突然停机 | 过载保护触发；电器故障 | 打开料门排料后重新启动 |
九、三维混合机选型指南
9.1 选型核心要素
- 物料特性：明确待混物料的比重、粒度、流动性、是否具有腐蚀性或毒性。流动性差的物料应选择运动幅度较大的机型；比重差异大的物料需要较强的混合强度；易碎物料应选择运动较为温和的机型。
- 批次处理量：根据每批次需要混合的物料量选择合适容积的型号。实验室小规模试验可选3L~10L机型，批量生产可根据需求选择50L~2000L机型。
- 混合精度要求：三维混合机可实现混合均匀度CV≤3%，适合对混合精度要求较高的场景。
- 生产环境：确认是否有防爆、洁净（GMP）等特殊要求。
- 材质要求：与物料接触部分通常采用不锈钢材质，需根据物料腐蚀性确认不锈钢牌号和表面处理工艺。
9.2 三维混合机与其他混合设备的对比
- vs V型混合机：三维混合机装料系数更高（80%~90% vs 40%~60%），混合均匀度更好，无临界转速限制，效率更高；
- vs 双锥混合机：三维混合机运动维度更多，无混合死角，尤其适合比重差异大的物料；
- vs 二维混合机：三维混合机混合效果更好，但单批次装料量相对较小。
十、总结：三维混合机的技术价值与发展方向
三维混合机以其独特的三维复合运动原理、超高混合均匀度、高装料系数和无死角设计，已成为制药、化工、食品、新能源材料等行业粉体混合工艺的核心装备。它从根本上解决了传统混合设备运动轨迹单一、混合死角多、能耗高等问题，满足了现代工业对高精度、高效率粉体混合的迫切需求。
未来，三维混合机将向以下方向发展：
- 智能化控制：集成在线监测、自动控制、数据追溯等功能；
- 大容量定制：覆盖从实验室到超大规模工业生产的全场景需求；
- 特殊环境适配：针对防爆、洁净、真空等特殊生产环境进行定制化设计；
- 节能高效：进一步优化传动效率，降低能耗。
```
